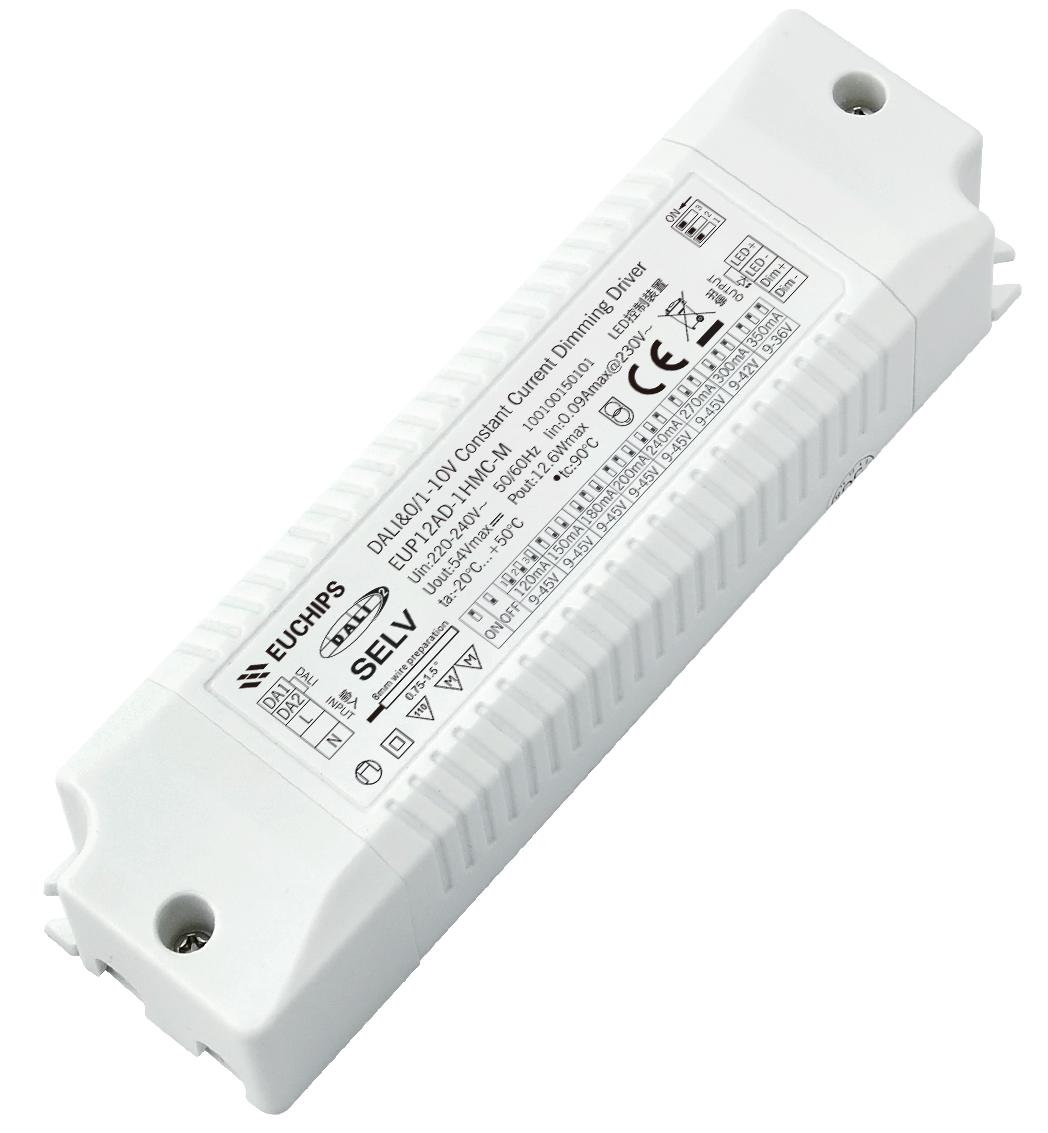

12W 120-350mA DALI/0-10V恒流調光驅動器EUP12AD-1HMC-M
輸入電壓：220-240VAC
輸出電壓：9-45V
輸出電流：120-350mA
輸出(chu)功(gong)率：12W
- 產品詳細(xi)
- 需求訂購
- 規(gui)格書(shu)下載(zai)
- 認證下(xia)載
概述
EUP12AD-1HMC-M是一(yi)款恒流輸(shu)出(chu)模式LED驅動器。輸(shu)出(chu)和調光(guang)電(dian)路完全符(fu)合(he)新 規定，隔(ge)離，確保(bao)用(yong)戶和燈(deng)具系統在(zai)安裝過程中(zhong)使用(yong)。
產品特點
?單通道(dao)輸出，輸出電(dian)流電(dian)平可通過DIP S.W.選(xuan)擇。
?支持DALI-2調(diao)(diao)光功能(neng), 觸摸(mo)調(diao)(diao)光(按鍵調(diao)(diao)光)功能(neng), 0/1-10V調(diao)(diao)光功能(neng)
?調光(guang)范圍：0.1-100%, 調光(guang)效果平滑，無(wu)閃爍(shuo)
?保護：短路、過載(zai)
?適用于室內LED照明應用，如筒(tong)燈(deng)(deng)、聚光燈(deng)(deng)、面(mian)板燈(deng)(deng)等(deng)
技術參數
|
產品型號 |
EUP12AD-1HMC-M |
|
|
輸入 |
效率 |
85%@230VAC,滿載 |
|
|
電壓 |
220VAC-240VAC |
|
|
頻率 |
50/60HZ |
|
|
功率因數(shu) |
0.95@230VAC,滿載(zai) |
|
|
THD |
<15%@230VAC |
|
|
電流 |
0.09Amax@230VAC |
|
|
待機(ji)功耗 |
<0.5W |
|
|
浪涌(yong)電流 |
Cold start, 60A@230VAC |
|
輸出 |
電(dian)流(liu)/電(dian)壓/功率 |
120mA/9-45V/5.4W 180mA/9-45V/8.1W ;240mA/9-45V/10.8W 300mA/9-42V/12.6W 150mA/9-45V/6.75W 200mA/9-45V/9W 270mA/9-45V/12.15W 350mA/9-36V/12.6W |
|
|
低頻紋波電(dian)流（＜120Hz） |
<3% |
|
|
通道(dao) |
1 |
|
|
電流精度 |
±5% |
|
|
空載電壓 |
54VDC |
|
|
電壓范圍 |
9-45VDC |
|
|
啟動延時 |
<1s, at 230Vac |
|
功能 |
調光方式 |
0/1-10V DIM/PWM/Rx/DALI-2/Touch DIM (Push DIM) |
|
|
調光范圍 |
0.1%-100%可調滅(mie) |
|
保護 |
短路 |
關閉輸出，故障排除后自動恢復 |
|
|
過載 |
打嗝(ge)，故(gu)障排(pai)除后自恢復(fu)。 |
|
|
過壓 |
打嗝，故(gu)障排除后自(zi)恢復。 |
|
安全與(yu) 電磁兼容 |
浪涌 |
L-N：0.5KV; |
|
|
耐受(shou)電壓(ya) |
I/P-O/P: 3750VAC/1min/10mA; I/P-E: 1875VAC/1min/10mA |
|
|
DALI標準 |
IEC 62386-101: 2014, IEC 62386-102: 2014； IEC 62386-207: 2009, DALI 2.0 |
|
|
安全(quan)標準 |
EN61347-1, EN61347-2-13 |
|
|
電磁兼容 |
EN55015, EN61000-3-2, EN61000-3-3, EN6154 |
|
|
EMC電磁抗擾度(du) |
EN61000-4-2,3,4,5,6,8,11; EN61547 |
|
其它(ta) |
工作溫(wen)度 |
-20°C~+50°C, 20-50%RH |
|
|
儲(chu)存溫度(du) |
-40°C~85°C, 5-70%RH |
|
|
Tc |
90°C |
|
|
材質 |
PC |
|
|
防水等級 |
IP20 |
|
|
壽命(ming) |
50,000 小時 @tC:80°C |
|
|
質保期 |
5年(nian) |
|
|
幵關機次數 |
>25,000次(ci) |
|
|
裝箱(xiang)尺(chi)寸 |
凈重:--g±5%/個(ge);--個(ge)/箱(xiang);--kg±5%/箱(xiang);外箱(xiang)尺(chi)寸:--毫米（長*寬(kuan)*高(gao)） |
|
|
產品尺寸 |
150*43*29毫米（長*寬(kuan)*高） |
-
45W 500-1400mA DALI&0-10v恒流調光驅動器PSP45AD-1HMC 輸出電流：500/600/700/800/900/1050/1200/1400mA
輸出電壓：9-52VDC
功率：45W
輸出低頻紋波電流：＜3%
輸入電壓：200-240VAC
頻率：50/60Hz
功率因數（典型）：≥0.96@230VAC,滿載
效率(典型)：89%@230VAC,滿載
型號：PSP45AD-1HMC
-
30W 550-900mA DALI/0-10V LED調光驅動器EUP30AD-1HMC-M 輸出電流：550/600/650/700/750/800/850/900mA
輸出電壓：9-45VDC
輸出功率：30W
輸出低頻紋波電流（＜120Hz）：＜3%
輸入電壓：100-240VAC
頻率：50/60Hz
功率因數（典型）：≥0.95@230VAC,滿載
效率(典型)：87%@230VAC,滿載
型號：EUP30AD-1HMC-M
-
15W 280-450mA DALI/0-10V恒流調光電源EUP15AD-1HMC-0 輸出電流：350/400/450/500mA
輸出電壓：9-40VDC
功率：15W
輸出低頻紋波電流（＜120Hz）：＜3%
輸入電壓：220-240VAC
頻率：50/60Hz
功率因數（典型）：≥0.95@230VAC,滿載
效率(典型)：85%@230VAC,滿載
型號： EUP15AD-1HMC-0
-
50W 800-1400mA DALI/0-10V LED調光驅動器EUP50AD-1HMC-L 輸出電流：800/900/1000/1050/1100/1200/1300/1400mA
輸出電壓：9-45VDC
輸出功率：50W
輸出低頻紋波電流（＜120Hz）：＜3%
輸入電壓：100-240VAC
頻率：50/60Hz
功率因數（典型）：≥0.95@230VAC,滿載
效率(典型)：88%@230VAC,滿載
型號：EUP50AD-1HMC-L
