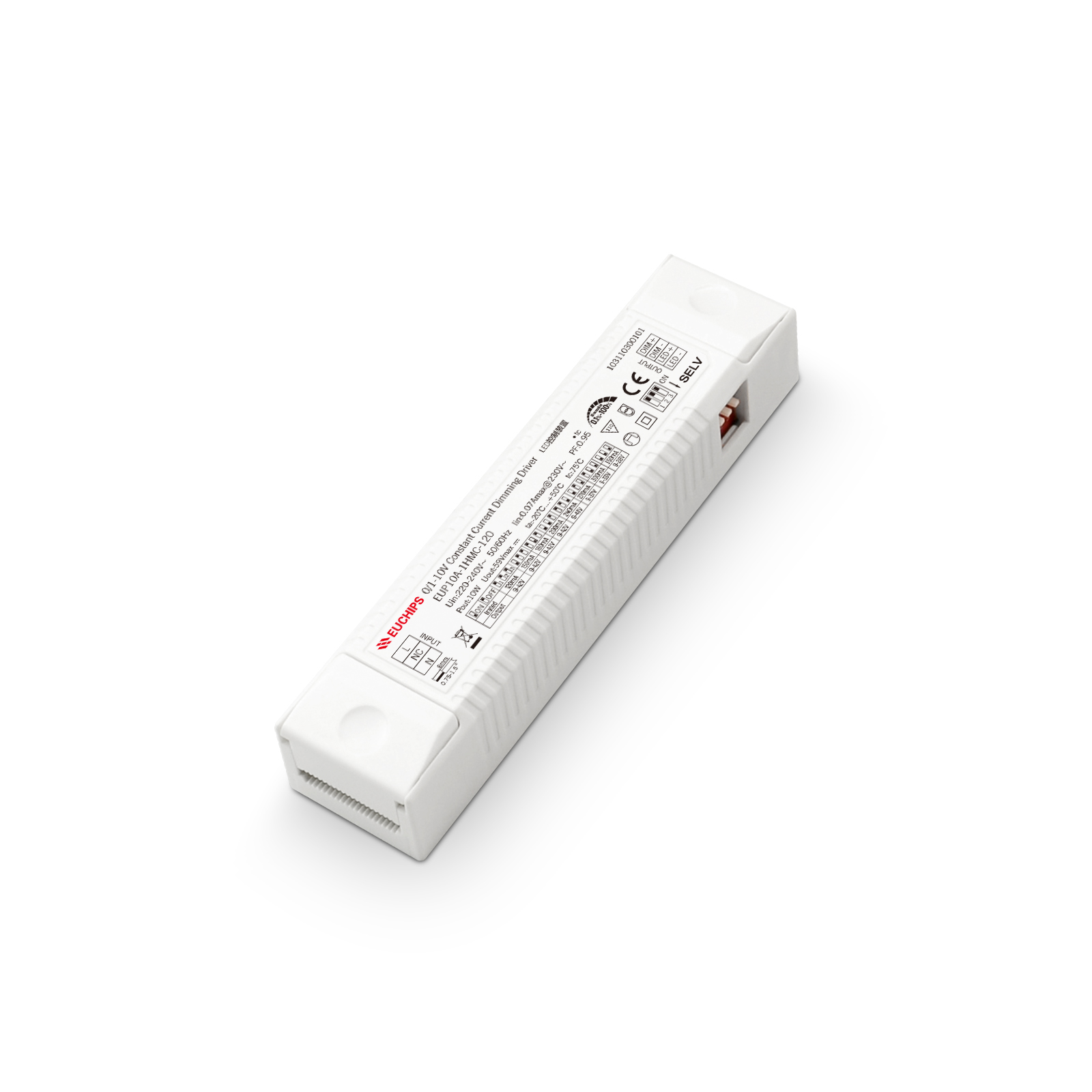

10W 120-350mA 0-10V調光驅動器EUP10A-1HMC-120
輸入電壓：220VAC-240VAC
輸出電流：120-350mA
輸出電壓：9-42VDC
輸出功率：10W
產品型號：EUP10A-1HMC-120
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
8檔電流的LED調光驅動器-EUP10A-1HMC-120產品詳情
產品特點·單道恒流輸出，多級電流可選
·支持0/1-10V有源信號，可調電阻
·短路、過載、過壓、V0級阻燃外殼
·高電壓輸入：220VAC ~ 240VAC
·防護等級IP20，適用于室內ⅠⅡⅢ類燈具
·調光范圍0.3%-100%調光，調光平滑無階梯感無頻閃
·內置PFC芯片，提高能源利用率，減少污染
·壽命50,000小時，5年質保
·適用于LED室內燈具,比如筒燈，面板燈等
產品參數
|
產品型號 |
EUP10A-1HMC-120 |
||
|
輸入 |
輸入電壓 |
220VAC-240VAC |
|
|
頻率范圍 |
50/60Hz |
||
|
輸入電流 |
0.08Amax@230VAC |
||
|
功率因數 |
0.95@230VAC, 滿載 |
||
|
效率 |
83%@230VAC, 滿載 |
||
|
諧波THD |
10%@230VAC, 滿載 |
||
|
待機功耗 |
<0.5W |
||
|
空載功耗 |
<0.5W |
||
|
浪涌電流 |
冷啟動, 8.28A@230VAC 124us |
||
|
輸出 |
輸出電壓 |
120mA/9-42VDC/5.04W 150mA/9-42VDC/6.3W 180mA/9-42VDC/7.56W 200mA/9-42VDC/8.4W 240mA/9-41VDC/9.84W 270mA/9-37VDC/9.99W 300mA/9-33VDC/9.9W 350mA/9-28DC/9.8W |
|
|
輸出電流 |
|||
|
輸出功率 |
|||
|
輸出電流精度 |
±5% |
||
|
紋波電流 |
/ |
1 2 3 Irated 120mA 150mA 180mA 200mA 240mA 270mA 300mA 350mA Output 9-42V 9-42V 9-42V 9-42V 9-41V 9-37V 9-33V 9-28V 備注：出廠默認設置電流為120mA(1,2,3在OFF狀態) |
|
|
輸出功率范圍 |
0W~10W |
||
|
PstLM |
≤1 |
||
|
SVM |
≤0.4 |
||
|
調光頻率 |
20KHz |
||
|
線性調整率 |
±1% @滿載 |
||
|
負載調整率 |
±1% @滿載 |
||
|
啟動延時 |
0.75s, at230Vac(當燈光開始亮起) |
||
|
功能 |
調光方式 |
0/1-10V |
|
|
調光范圍 |
0.3%-100% 變暗直至關閉 |
||
|
調光曲線 |
線性 |
||
|
頻閃 |
無頻閃 |
||
|
保護 |
短路保護 |
打嗝，排除故障后自恢復 |
|
|
過流保護 |
/ |
||
|
過載保護 |
負載功率≥130%保護；電流下降，排除故障輸出正常 |
||
|
過壓保護 |
降低電流打嗝保護，排除故障輸出正常 |
||
|
過溫保護 |
/ |
||
|
安規與 電磁兼容 |
雷擊浪涌 |
L-N:1KV |
|
|
耐壓標準 |
I/P-O/P: 3000VAC/1min/5mA O/P-0-10V( Signal port ):500Vac/1min/<5mA |
||
|
安全規范 |
CCC (中國) GB19510.1，GB19510.14 TUV (德國) EN61347-1，EN61347-2-13，EN62493 |
||
|
CB (CB成員國) IEC61347-1，IEC61347-2-13 CE (歐盟) EN61347-1，EN61347-2-13，EN62384 |
|||
|
RCM (澳洲) AS 61347-1，AS 61347-2-13 EMEC (歐洲) EN61347-1，EN61347-2-13，EN62384 |
|||
|
電磁兼容 |
CCC (中國) GB/T17743，GB17625.1 |
||
|
CE (歐盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
|||
|
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
|||
|
EMC抗擾度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
||
|
環境 |
工作溫度 |
-20℃~50℃ |
|
儲存溫度 |
-40℃~85℃ |
|
|
儲存??度 |
20-90%RH (無凝露) |
|
|
其他 |
RoHS |
遵守 2011/65/EU |
|
tc |
75℃ |
|
|
材質 |
PC |
|
|
防水等級 |
IP20 |
|
|
壽命 |
50,000小時@tc:75℃ |
|
|
質保 |
5年 |
|
|
開關周期 |
25,000次 |
|
|
裸機尺寸 |
125*29.6*22.6mm(長*寬*高) |
|
|
包裝尺寸(重量) |
凈重: 62g±5%/PCS; 120PCS/Carton; 7.94kg±5%/箱; 外箱尺寸: 433*230*185mm(長*寬*高) |
|
|
噪音 |
安靜環境下，30-50cm以外無噪音 |
|
|
備注 |
全部參數無特別說明，均在輸入電壓230VAC/50Hz和25℃的環境溫度下測得。 |
|
-
