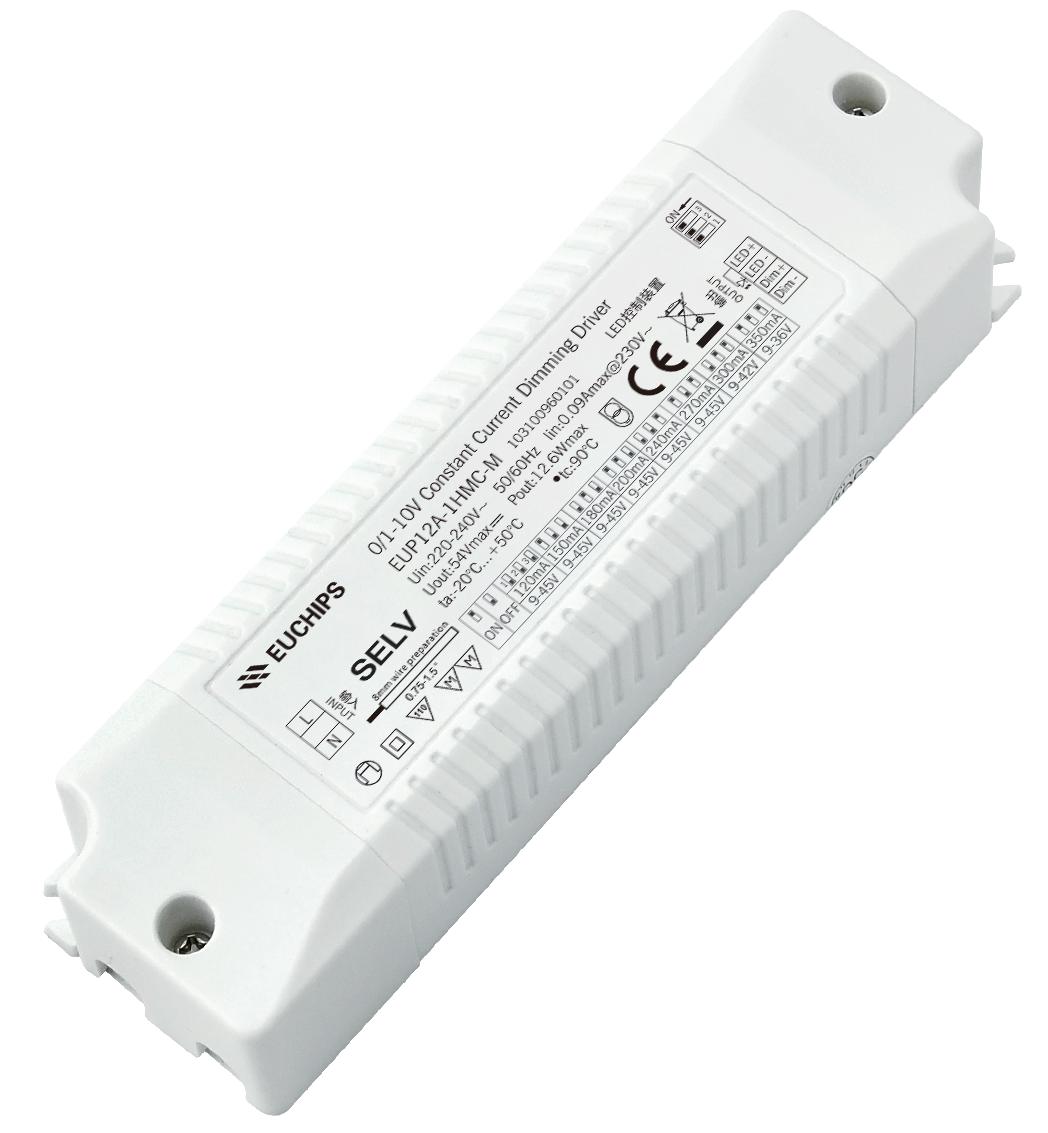

12W 120-350mA 0-10v恒流調光電源EUP12A-1HMC-M
輸入電壓：220VAC-240VAC
輸入電(dian)流：0.09Amax@230VAC
待機功耗：<0.5W
浪涌(yong)電(dian)流：Cold start, 60A@230VAC
輸(shu)出電(dian)壓：9V-45V
輸(shu)出功率：5.4W-12.6W
調光方(fang)式：0/1-10V DIM/PWM/Rx
尺寸：150*43*29毫米(長*寬*高］
- 產品詳細
- 需(xu)求訂(ding)購
- 規格書下載
- 認證下載
概述
EUP12A-1HMC-M是一款恒流輸出模式LED驅動器。輸出和調光電路完全符合新規定，隔離，確保用戶和燈具系統在安裝過程中使用。
產品特點
?單通道輸出，輸出電流電平可通過DIP S.W.選擇。
?支持0/1-10V調光功能
?調光范圍：0.1-100%,調光效果平滑，無閃爍
?保護：短路、過載
?適用于室(shi)內LED照明應用，如筒燈、聚光燈、面(mian)板燈等
技術參數
|
產品型號 |
EUP12A-1HMC-M |
|
|
輸入 |
效(xiao)率 |
85%@230VAC,滿載 |
|
|
電壓 |
220VAC-240VAC |
|
|
頻率(lv) |
50/60HZ |
|
|
功率因數 |
0.95@230VAC,滿載(zai) |
|
|
THD |
<15%@230VAC |
|
|
電流(liu) |
0.09Amax@230VAC |
|
|
待機功耗 |
<0.5W |
|
|
浪涌電流(liu) |
Cold start, 60A@230VAC |
|
輸出 |
電流/電壓/功(gong)率(lv) |
120mA/9-45V/5.4W 180mA/9-45V/8.1W 240mA/9-45V/10.8W 300mA/9-42V/12.6W 150mA/9-45V/6.75W 200mA/9-45V/9W 270mA/9-45V/12.15W 350mA/9-36V/12.6W |
|
|
低頻(pin)紋(wen)波電(dian)流(<120Hz) |
<3% |
|
|
通(tong)道 |
1 |
|
|
電(dian)流(liu)精度 |
±5% |
|
|
空載電壓 |
54VDC |
|
|
電壓范圍 |
9-45VDC |
|
|
啟(qi)動延時 |
<1s, at 230Vac |
|
功能(neng) |
調光方式 |
0/1-10V DIM/PWM/Rx |
|
|
調光范圍 |
0.1%-100%可(ke)調滅 |
|
保(bao)護 |
短路(lu) |
關閉輸(shu)出，故障排除后自動(dong)恢復(fu) |
|
|
過載 |
打嗝，故障排除(chu)后自恢復。 |
|
|
過壓 |
打嗝，故障排除后自恢(hui)復。 |
|
|
浪涌(yong) |
L-N:0.5KV; |
|
|
耐受(shou)電壓 |
I/P-O/P: 3750VAC/1min/10mA; I/P-E: 1875VAC/1min/10mA |
|
安全與 |
DALI標準 |
IEC 62386-101: 2014, IEC 62386-102: 2014； IEC 62386-207: 2009, DALI 2.0 |
|
|
安全標準 |
EN61347-1, EN61347-2-13 |
|
|
電磁兼容 |
EN55015, EN61000-3-2, EN61000-3-3, EN6154 |
|
|
EMC電磁抗擾度 |
EN61000-4-2,3,4,5,6,8,11; EN61547 |
|
其它 |
工(gong)作溫(wen)度 |
-20°C~+50°C, 20-50%RH |
|
|
儲存溫(wen)度(du) |
-40°C~85°C, 5-70%RH |
|
|
Tc |
90°C |
|
|
材(cai)質(zhi) |
PC |
|
|
防水等級 |
IP20 |
|
|
壽(shou)命 |
50,000 小(xiao)時回tc：80°C |
|
|
質保期 |
5年(nian) |
|
|
開關機次(ci)數 |
>25,000次 |
|
|
裝(zhuang)箱尺寸 |
凈重:--g±5%/個(ge);--個(ge)/箱(xiang);--kg±5%/箱(xiang);外箱(xiang)尺寸:--毫(hao)米(mi)(長*寬*高) |
|
|
產品尺寸(cun) |
150*43*29毫米(長(chang)*寬*高］
|
-
