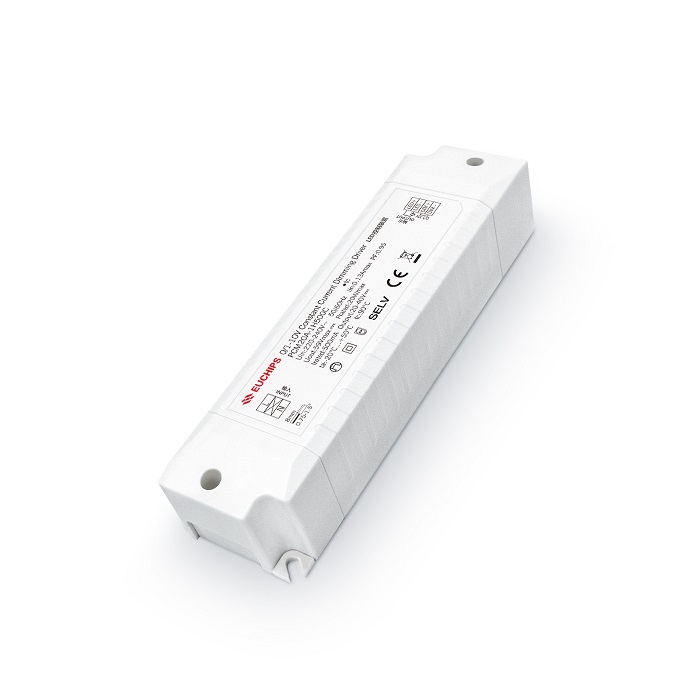

20W 500mA 0-10v調光電源PCM20A-1H500C
輸入電壓：220-240VAC
輸出電壓：20-40V
輸出電流：500mA
輸出功率：20W
型號：PCM20A-1H500C
- 產品(pin)詳(xiang)細
- 需求訂購(gou)
- 規格書下載
- 認證下載
PCM20A-1H500C是一款電流的LED驅動器。可以通過外部0/1-10V有源信號，可調電阻實現平滑調光；當不接外信號時，可作為常規電源使用。
產品特點
?單通道恒流輸出
?支持二合一調光（0/1-10V有源信號，可調電阻）
?高電壓輸入：220VAC ~ 240VAC
?內建主動式PFC功能
?信號懸空時，滿載輸出，可作為電源使用
?短路保護, 過載保護，過壓保護
?適用于LED室內燈具,比如筒燈，射燈、面板燈等
技術參數
|
型號 |
PCM20A-1H500C |
|||
|
輸入 |
效率 |
>86%@230VAC,滿(man)載 |
||
|
|
電(dian)壓(ya) |
220VAC-240VAC |
||
|
|
頻率(lv) |
50/60HZ |
||
|
|
功(gong)率(lv)因素 |
>0.95@230VAC,滿載 |
||
|
|
THD |
<15%@230VAC,滿載 |
||
|
|
電流(liu) |
0.13Amax@230VAC |
||
|
|
待機功耗 |
<0.5W |
||
|
|
浪涌電流(liu) |
冷啟動,20A（在 50%Ipeak 下測 twidth=14us）@220VAC |
||
|
輸出 |
電流/電壓(ya)/功率 |
500mA/20-40V/20W |
||
|
|
波紋(wen)電流 |
<3% |
||
|
|
通(tong)道 |
2 |
|
|
|
|
|
|
|
|
|
|
電(dian)流精度 |
±5% |
|
|
|
|
空載(zai)輸出電壓 |
59V Max |
|
|
|
|
|
|
|
|
|
|
啟動延時 |
<0.75s, at230Vac |
備注：出(chu)廠默認設置電流為350mA（1,2,3在OFF狀態） |
|
|
功能 |
調光方式(shi) |
0/1-10V有源(yuan)信號，可調電(dian)阻 |
||
|
|
調光范圍 |
2%-100% 變暗直至關閉 |
||
|
|
調光曲線 |
線性 |
||
|
保護 |
短路 |
關閉輸出，排除故障(zhang)后(hou)自恢(hui)復(fu) |
||
|
|
過(guo)載 |
打嗝(ge)，移除故障后自(zi)恢復 |
||
|
|
過壓 |
打嗝，移除故障(zhang)后自(zi)恢復 |
||
| 安全&電磁兼容 |
浪涌(yong) |
L-N:1KV |
||
|
|
耐(nai)壓標準 |
I/P-O/P: 3750VAC/1min/5mA |
||
|
|
安全標準 |
EN61347, GB19510 |
||
|
|
電磁兼容 |
EN55015, EN61000-3-2 |
||
|
|
EMC抗擾度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
||
|
其它 |
工作溫度 |
-20°C~50°C |
||
|
|
儲存溫度、濕(shi)度 |
-40°C~85°C, 20-90%RH |
||
|
|
tc |
70C@220Vac |
||
|
|
材質(zhi) |
PC |
||
|
|
防水(shui)等(deng)級 |
IP20 |
||
|
|
壽命 |
50,000小時回tc：70°C |
||
|
|
質(zhi)保 |
5年 |
||
|
|
開(kai)關周期 |
>25,000 次(ci) |
||
|
|
包(bao)裝尺寸(cun)（重(zhong)量(liang)） |
凈重:79g±5%/PCS； 80PCS/Carton； 6.8kg±5%/箱;外(wai)箱尺寸:456*342*162cm（長* 寬*高） |
||
|
|
尺寸 |
135*36*25mm （長*寬*高） |
||
-
