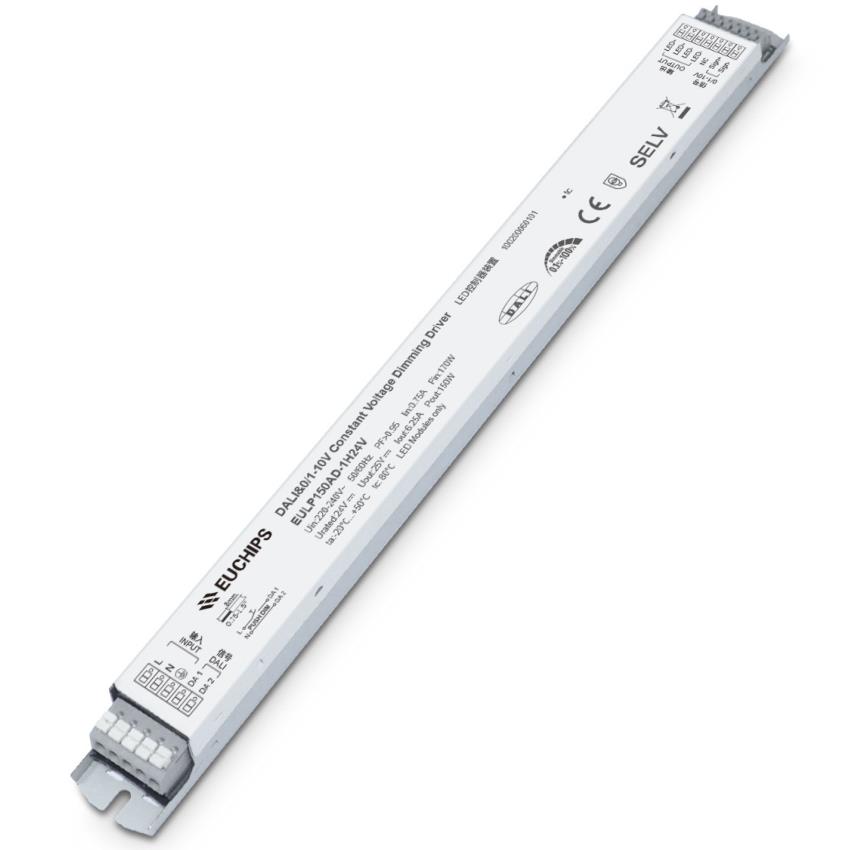

150W 24V DALI&1-10V恒壓調光電源EULP150AD-1H24V
輸出通道：1
輸出電壓：24VDC
輸出電流：6.25A
輸出功率：150W
輸入電壓：220VAC-240VAC
頻率：50/60Hz
效率：92%@230VAC,滿載
功率因數：＞0.98@230VAC,滿載
THD：＜5%@230VAC,滿載
產品型號：EULP150AD-1H24V
- 產品詳(xiang)細
- 需求訂購
- 規格書下(xia)載
- 認(ren)證下(xia)載
150W 24V DALI&1-10V恒壓調光電源產品詳情
概述
EULP150AD-1H24V是一款恒壓輸出的LED調光電源。這款調光電源符合DALI標準
協議IEC62386。支持DALI,0/1-10V有(you)源信號，可調電阻(zu)，PWM, Touch DIM多(duo)種調光方式。
產品特點
● 單通道恒壓輸出，最大輸出電流為6.25A
● 遵循DALI協議標準 IEC62386
● 寬電壓輸入：220VAC ~ 240VAC
● 內建主動式PFC
● 調光曲線平滑，無抖動
● 過載保護；短路保護
● IP20，適(shi)用(yong)于LED室內燈(deng)具，比如LED燈(deng)帶，投(tou)光燈(deng)，洗墻(qiang)燈(deng)等
產品參數
|
型(xing)號 |
EULP150AD-1H24V |
|
|
輸出 |
通道 |
1 |
|
電(dian)壓 |
24VDC |
|
|
電流 |
6.25A |
|
|
功率 |
150W |
|
|
電壓精度 |
±3% |
|
|
紋波 |
200mVp-p |
|
|
輸(shu)入 |
電(dian)壓 |
220VAC-240VAC |
|
頻率(lv) |
50/60Hz |
|
|
效(xiao)率 |
92%@230VAC,滿載 |
|
|
功率因數(shu) |
＞0.98@230VAC,滿載 |
|
|
THD |
＜5%@230VAC,滿載(zai) |
|
|
電(dian)流 |
0.75Amax@230VAC |
|
|
浪涌電流 |
冷啟(qi)動50A@ 230VAC |
|
|
保(bao)護 |
過載 |
鎖死，去除故障10s后重新上(shang)電可恢復 |
|
|
|
|
| 短路 | 打嗝，去除故障后可恢復 | |
|
功能(neng) |
調光方(fang)式(shi) |
DALI/Touch DIM /1 - 10V/ 可調電(dian)阻/PWM |
|
其(qi)它 |
尺寸 |
370*326*127 mm（長* 寬* 高(gao)） |
|
包裝 |
315*66*50,50pcs/箱 |
|
|
重量(liang) |
350g |
|
|
工作溫度 |
- 20℃ ~ 5 0℃ |
|
|
相對濕度 |
20~90% RH |
|
-
40W 24VDC 1-10V恒壓調光電源EUP40A-1H24V-1 (103200130101) 輸入電壓:220VAC-240VAC
輸出通道:1
輸出電壓:24VDC
輸出電流:1.7A
輸出功率:40W
頻率:50/60Hz
效率:＞87%@230VAC,滿載
功率因數:＞0.95@230VAC,滿載
THD:＜10%@230VAC,滿載
型號:EUP40A-1H24V-1
-
75W 24VDC 恒壓0-10V/1-10V調光電源EUP75A-1H24V-1(103200051201) 輸入電壓：200 – 240VAC
輸出電流：3.1A/CH
輸出電壓：24VDC
輸出功率：74.4W
調光方式：1-10V有源信號/可調電阻/PWM信號
毛重：412克
尺寸：204 *54*33毫米
產品型號：EUP75A-1H24V-1 -
150W 24VDC 1-10V恒壓調光電源EUP150A-1W24V-1 輸出電壓：24VDC
輸出電流：6.25A
輸出功率：150W
電壓精度：±5%
通道：1
輸入電壓：100-240VAC
頻率：50/60Hz
功率因數（典型）：≥0.9
效率(典型)：90%
產品型號：EUP150A-1W24V-1 -
320w 24V 0-10v恒壓調光電源OWP320A-1W24V產品特點
·單通道恒(heng)壓輸(shu)出，最大輸(shu)出電流13.33A
·防雷、短路、過(guo)(guo)流、過(guo)(guo)載、金(jin)屬外殼
·防護(hu)等(deng)級(ji)IP67，適用于戶外照明
·調(diao)光(guang)范圍0.1%-100%調(diao)光(guang)，調(diao)光(guang)平滑無階(jie)梯感無頻閃
·壽命50,000小時，5年(nian)質保
·可定制調光曲線
·寬電壓輸入含(han)主動PFC, 足功率輸出
·適用于LED恒壓(ya)燈具, 燈帶, 燈條等
技術參數
產品(pin)型號(hao)
OWP320A-1W24V
輸(shu)入(ru)
輸入電(dian)壓
120VAC-277VAC
頻率范圍
50/60Hz
輸入電流
3.15Amax@120VAC 1.45Amax@277VAC
功(gong)率因數
≥0.95@120VAC, 滿載(zai) ≥0.95@277VAC, 滿載
效率
≥90%@120VAC, 滿(man)載(zai) ≥93%@277VAC, 滿載
諧波THD
≤10%@120VAC, 滿載(zai) ≤10%@277VAC, 滿載
待機(ji)功(gong)耗
<1.5W
空載功耗
<1.5W
浪涌(yong)電流
冷啟動, 15.1A@120VAC 104us 73.2A@277VAC 164us
輸出(chu)
輸出電壓
24VDC
輸出(chu)電壓精度
±5%
輸出電流(liu)
13.33A Max.
輸出電流精度
/
輸出功率
320W Max.
輸出功率范圍
0W~320W
PstLM
≤1
SVM
≤0.4
調光頻率(lv)
20KHz
線(xian)性調整(zheng)率
±3% @滿載
負(fu)載調整(zheng)率(lv)
±3% @滿載
啟動延時
0.75s, at230Vac(當燈光開始亮起)
功能
調光(guang)方式
0-10V
調光(guang)范圍(wei)
0.1%-100% 變暗(an)直(zhi)至關閉
調光曲(qu)線(xian)
對數(shu)
頻閃
無頻閃(shan)
保護
短路保護
關閉輸(shu)出，排除(chu)故障后自恢(hui)復
過(guo)流保護
降低電(dian)流打嗝保護，排除故(gu)障后自恢復
過(guo)載(zai)保護
降低電流打嗝保(bao)護，排除故(gu)障后(hou)自恢復
過(guo)壓保護
/
過溫保護
/
安規與電磁兼容
雷擊(ji)浪涌
L-N:6KV L-N-PG 10KV
耐壓標準
I/P-O/P: 3750VAC/1min/5mA I/P-PG:1500VAC/5mA O/P-PG:500VAC/5mA I/P-0-10V( Signal port ):1500Vac/1min/<5mA
安(an)全(quan)規范(fan)
CCC (中(zhong)國) GB19510.1，GB19510.14 TUV (德國) EN61347-1，EN61347-2-13，EN62493
CB (CB成員國) IEC61347-1，IEC61347-2-13 CE (歐盟) EN61347-1，EN61347-2-13，EN62384
RCM (澳洲) AS 61347-1，AS 61347-2-13 EMEC (歐洲) EN61347-1，EN61347-2-13，EN62384
電磁兼容
CCC (中國) GB/T17743，GB17625.1
CE (歐(ou)盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547
EMC抗擾度
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547
