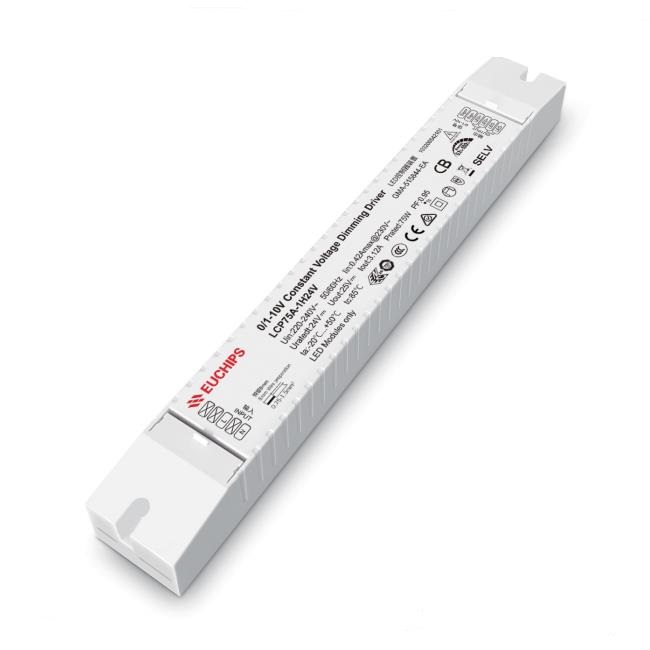

75W 24VDC 恒壓0-10V/1-10V調光電源LCP75A-1H24V
輸入電壓：220-240VAC
輸出電流：3.12A
輸出電壓：24VDC
輸出功率：75W
毛重：275克
尺寸：295*40*32mm
產品型號：LCP75A-1H24V
- 產品詳細
- 需(xu)求訂購(gou)
- 規格書下載(zai)
- 認證下載
恒壓(ya)0-10V/1-10V調(diao)光電源LCP75A-1H24V產品(pin)特性：
LCP75AD-1H24V是(shi)一款恒壓輸(shu)出的(de)LED調光驅(qu)動器。支(zhi)持(chi)0/1-10V有源信號，可調電阻，PWM調光。
產品特點：
●IP20，適用于(yu)室內LED燈具
技術參數：
|
型(xing)號 |
LCP75A-1H24V |
|
|
輸入 |
效率
|
89%@230VAC, 滿(man)載 |
|
電壓(ya) |
220VAC-240VAC |
|
|
頻率 |
50/60Hz |
|
|
電(dian)流 |
0.42Amax@230VAC
|
|
|
功率因素 |
≥0.95@230VAC, 滿載 |
|
|
THD
|
<10%@230VAC,滿(man)載
|
|
|
浪涌(yong)電流(liu) |
冷啟動,24.7A@230VAC 510us |
|
|
待(dai)機(ji)功耗 |
≤0.5W |
|
|
空載(zai)功耗 |
≤1W
|
|
|
啟動(dong)延時 |
≤ 0.75 s, at230Vac (燈光開(kai)始亮起) |
|
|
輸出 |
電壓 |
24V |
|
電流 |
3.12A |
|
|
電(dian)壓精度 |
±5% |
|
|
紋波電(dian)壓 |
±3% |
|
|
空載電壓(ya) |
25.2V max |
|
|
通道 |
1
|
|
|
功能 |
調光方式 |
0/1-10V有源信號，可調電(dian)阻，PWM |
|
調(diao)光范圍 |
0.1%-100%
|
|
|
調光曲線 |
對(dui)數 |
|
|
頻閃(shan) |
無頻閃 |
|
|
保(bao)護(hu) |
短路(lu) |
無輸出(chu)，排除故障輸出(chu)正常(chang) |
|
過載 |
降低電流打嗝(ge)保護，排除故障輸出正(zheng)常 |
|
|
過流 |
降低電流打嗝(ge)保護，排除故障輸(shu)出正常 |
|
|
安電規磁和兼容(rong) |
雷擊浪(lang)涌 |
L-N: 2KVAC |
|
耐壓 |
I/P-O/P: 2000Vac/1min/<5mA I/P-DIM( Signal port ):1500Vac/1min/<5mA O/P-DIM( Signal port ):1500Vac/1min/<5mA |
|
|
安全標準 |
EN61347, GB19510 |
|
|
電(dian)磁兼容(rong) |
EN55015, EN61000-3-2 |
|
|
EMC抗擾度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|
|
絕緣(yuan)阻(zu)抗(kang) |
5M? |
|
|
其他 |
工作(zuo)溫度. |
ta:-20-50℃ |
|
存儲溫度, 濕度 |
-40℃~85℃, 20-90%RH
|
|
|
tc |
85℃@230VAC, 滿載(zai) ℃ |
|
|
壽命 |
50,000h@tc:85 |
|
|
質保 |
5 Years |
|
|
開關周期 |
>25,000 times |
|
|
材質(zhi) |
PC |
|
|
尺寸(cun) |
295*40*32mm (L*W*H) |
|
|
包裝尺寸 |
Net weight: 275g±5%/PCS; 50PCS/Carton;14.2kg±5%/Carton; Carton Size: 434*302*174mm(L*W*H) |
|
-
135W 12VDC 恒壓1-10v調光電源EUP135A-1W12V-1(103200101101) 輸入電壓：100-240VAC
輸出功率：135W
輸出電壓：12VDC
輸出電流：11.25A
調光方式：1-10V調光，有源或無源
尺寸：206*75*40mm
毛重：710克
產品型號：EUP135A-1W12V-1 -
320w 24V 0-10v恒壓調光電源OWP320A-1W24V產品特點
·單通道恒壓輸(shu)(shu)出，最大輸(shu)(shu)出電流13.33A
·防雷(lei)、短路、過流、過載、金屬外(wai)殼(ke)
·防護等級IP67，適用于戶外照明
·調(diao)光(guang)范(fan)圍0.1%-100%調(diao)光(guang)，調(diao)光(guang)平滑無階梯感無頻閃
·壽(shou)命(ming)50,000小時(shi)，5年質保
·可定制調光(guang)曲線
·寬電(dian)壓輸入(ru)含(han)主動PFC, 足功(gong)率(lv)輸出
·適用于LED恒(heng)壓燈(deng)(deng)具(ju), 燈(deng)(deng)帶, 燈(deng)(deng)條等
技術參數
產(chan)品型號
OWP320A-1W24V
輸入
輸入(ru)電壓(ya)
120VAC-277VAC
頻率范(fan)圍
50/60Hz
輸入電流
3.15Amax@120VAC 1.45Amax@277VAC
功率因數
≥0.95@120VAC, 滿載 ≥0.95@277VAC, 滿載
效率
≥90%@120VAC, 滿載 ≥93%@277VAC, 滿載
諧波THD
≤10%@120VAC, 滿載 ≤10%@277VAC, 滿載
待機功耗
<1.5W
空(kong)載功(gong)耗
<1.5W
浪涌電流
冷(leng)啟動, 15.1A@120VAC 104us 73.2A@277VAC 164us
輸出(chu)
輸出電(dian)壓
24VDC
輸(shu)出電壓精度(du)
±5%
輸(shu)出電流
13.33A Max.
輸出電(dian)流精度(du)
/
輸(shu)出(chu)功率(lv)
320W Max.
輸出(chu)功率范(fan)圍(wei)
0W~320W
PstLM
≤1
SVM
≤0.4
調光頻率
20KHz
線性(xing)調整率
±3% @滿載
負載調整率
±3% @滿載
啟(qi)動延時
0.75s, at230Vac(當燈光開始亮起)
功能
調光方式(shi)
0-10V
調光范(fan)圍(wei)
0.1%-100% 變暗直至關閉
調光曲(qu)線(xian)
對數
頻閃(shan)
無(wu)頻閃
保(bao)護(hu)
短路保護
關(guan)閉(bi)輸出(chu)，排除故障后自恢(hui)復
過(guo)流保護
降低電流打嗝保護，排除故障后自恢(hui)復
過載(zai)保護
降低電流打嗝保護，排(pai)除故障后自(zi)恢復
過壓保護
/
過溫保(bao)護
/
安(an)規與電磁兼容
雷(lei)擊浪涌
L-N:6KV L-N-PG 10KV
耐(nai)壓標準
I/P-O/P: 3750VAC/1min/5mA I/P-PG:1500VAC/5mA O/P-PG:500VAC/5mA I/P-0-10V( Signal port ):1500Vac/1min/<5mA
安全規范
CCC (中(zhong)國) GB19510.1，GB19510.14 TUV (德國(guo)) EN61347-1，EN61347-2-13，EN62493
CB (CB成(cheng)員(yuan)國(guo)) IEC61347-1，IEC61347-2-13 CE (歐盟) EN61347-1，EN61347-2-13，EN62384
RCM (澳洲) AS 61347-1，AS 61347-2-13 EMEC (歐洲) EN61347-1，EN61347-2-13，EN62384
電(dian)磁兼容
CCC (中國) GB/T17743，GB17625.1
CE (歐盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547
RCM (澳(ao)洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547
EMC抗(kang)擾度(du)
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547
-
40W 24VDC 1-10V恒壓調光電源EUP40A-1H24V-1 (103200130101) 輸入電壓:220VAC-240VAC
輸出通道:1
輸出電壓:24VDC
輸出電流:1.7A
輸出功率:40W
頻率:50/60Hz
效率:＞87%@230VAC,滿載
功率因數:＞0.95@230VAC,滿載
THD:＜10%@230VAC,滿載
型號:EUP40A-1H24V-1
-
