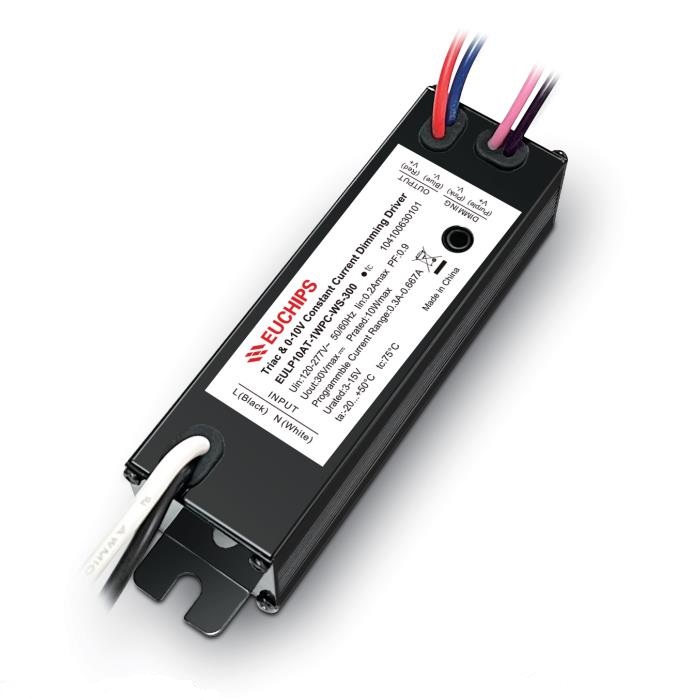

10W 300-667mA 0-10V&可控硅恒流調光電源EULP10AT-1WPC-WS-300
輸出通道：1
輸出電流：300-667mA
輸出功率：10W
輸入電壓：120-277VAC
頻率：50/60Hz
效率：74%@230VAC,滿載
功率因數：＞0.9@230VAC,滿載
產品型號：EULP10AT-1WPC-WS-300
- 產品(pin)詳細
- 需求訂購
- 規格書下載
- 認(ren)證下載
產品詳情
概述
EULP10AT-1WPC-WS-300是一款恒流模式輸出LED驅動器。驅動器支持（Triac）和（ELV）調光器，0-10V，實現平滑的調光效果。
產品特點
●單通道輸出，輸出電流可通過軟件選擇
●支持TRIAC（前沿）/ELV（后緣）和0?10V調光
●僅在120 Vac下進行TRIAC和ELV調光
●Class 2電源
●保護：過載、過壓、短路保護
●適用于室內LED照明應用
技術參數
|
產品型(xing)號 |
EULP10AT-1WPC-WS-300 |
|
|
輸入 |
效率 |
>74%@120VAC, >71%@277VAC, 滿載 |
|
額(e)定(ding)電壓范圍 |
120-277VAC |
|
|
頻(pin)率(Hz) |
50/60Hz |
|
|
電流 |
0.2Amax@120VAC, 0.1A max@277VAC |
|
|
PF |
≥0.9@120VAC, ≥0.85@277VAC, 滿載 |
|
|
THD |
≤20%@120VAC, ≤25%@277VAC |
|
|
浪(lang)涌電流(liu) |
冷啟動 ,2.5A@120VAC 50us, 5A@120VAC 25us |
|
|
輸(shu)出 |
電流范(fan)圍 |
300-667mA (出(chu)廠(chang)設置: 667mA) |
|
電壓范圍 |
3-15VDC |
|
|
輸出(chu)功率 |
10W Max |
|
|
輸出通道 |
1 |
|
|
電流精度(du) |
±5% |
|
|
紋波電(dian)流 |
±8% |
|
|
待機功耗 |
<2W |
|
|
空載(zai)功耗(hao) |
<2W |
|
|
空載輸出(chu)電壓 |
30VMax |
|
|
啟(qi)動延時 |
<1s, @120Vac(當燈光開(kai)始亮(liang)起) |
|
|
功能 |
調(diao)光方式 |
0-10V 可控硅(前后沿) |
|
調光范圍(wei) |
0-10V: 1%-100% 可控硅(前后沿): 3%-100% |
|
|
調光(guang)曲線(xian) |
線(xian)性(0-10V); 對數(shu)(Triac/ELV) |
|
|
頻(pin)閃 |
無頻閃(shan) |
|
|
保護 |
短路 |
短路(lu)無輸出，排除故(gu)障輸出正常 |
|
過載 |
電流下降，排除故障輸(shu)出正常 |
|
|
過壓 |
電流下(xia)降(jiang)，排除故障輸出正(zheng)常 |
|
|
安規(gui)與 電(dian)磁兼容 |
雷(lei)擊浪涌 |
L-N 2500VAC ( Ring wave) |
|
耐(nai)壓 |
輸入對(dui)輸出2000Vac/1min/<5mA |
|
|
安全標準 |
UL1310 |
|
|
EMI |
FCC Part 15 Class B @120v FCC Part 15 Class A @277v |
|
|
其他 |
工(gong)作溫度 |
-20℃~+50℃ |
|
儲存溫度(du)、濕(shi)度 |
-40℃~80℃, 5%-90%RH |
|
|
tc |
75℃ |
|
|
材質 |
金屬 |
|
|
防水(shui)等級 |
IP20 |
|
|
壽命(ming) |
50,000h@tc:75℃ |
|
|
質(zhi)保 |
5年 |
|
|
開關周期 |
>25,000 次(ci) |
|
|
尺寸(cun) |
98*26*22.5mm (3.85*1.02*22.5 英(ying)寸) (長*寬*高) |
|
|
包裝尺寸(重量) |
凈重:95g±5%/PCS; --PCS/Carton; --kg±5%/箱; 外箱尺寸: ---*---*---mm(長(chang)*寬(kuan)*高(gao)) |
-
