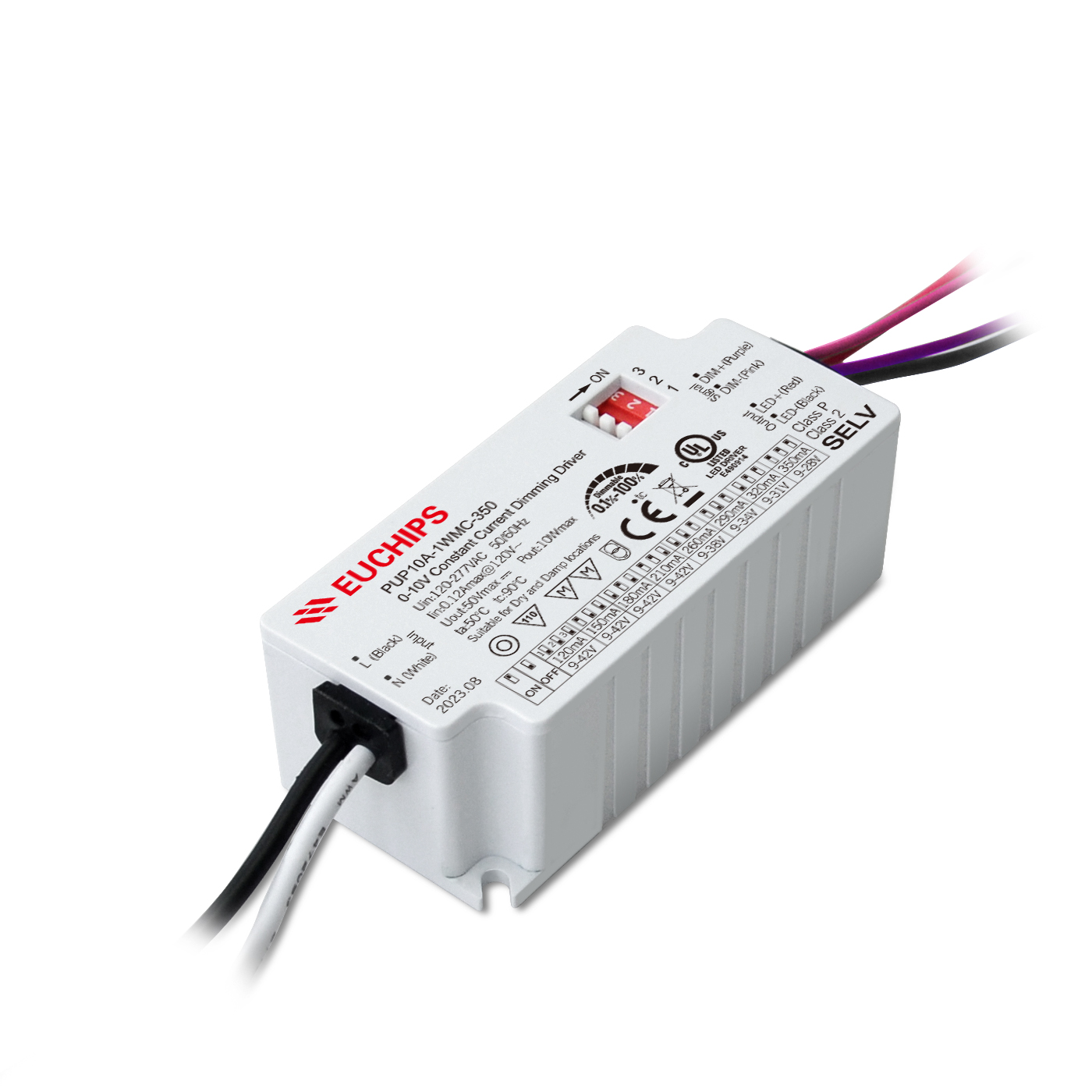

10W 120-350mA 0-10V恒流調光電源 美規LED調光電源PUP10A-1WMC-350
輸入電壓:120-277VAC
輸出電流:120/150/180/210/260/290/320/350mA
輸出電壓:9-42VDC
輸出功率:10W
調光方式:0/1-10V(A型)
重量(g):96g
產品型號(hao):PUP10A-1WMC-350
- 產品詳細
- 需求訂購
- 規(gui)格書(shu)下載(zai)
- 認證下載
0/1-10V恒流調光電(dian)源PUP10A-1WMC-350-產品特性：
概述
PUP10A-1WMC-350是一款恒流輸出(chu)模式LED驅動器。輸出(chu)和調光電路完全(quan)符合新規定，隔(ge)離，確保(bao)用戶和燈具系統在安裝過(guo)程中使用。
產品特點
●單通道恒流輸出，輸出電流電平可通過DIP S.W.選擇。
●支持3合1調光(0/1-10V有源信號, 可調電阻, PWM信號)A型
●輸入電壓120V~277V
●調光范圍：0.1-100%, 調光效果平滑，無閃爍
●保護：短路、過載、過壓
●適用于室內LED照(zhao)明應用，如筒燈(deng)(deng)、聚光燈(deng)(deng)、面板燈(deng)(deng)等
技術參數
產品型號
PUP10A-1WMC-350
輸入
效率(典(dian)型)
79%@120VAC,滿載(zai)
頻率
50/60Hz
電壓
120VAC-277VAC
功率因數(shu) 典型(xing)
0.98@120VAC,滿載
THD(滿(man)載)
<10%@120VAC,滿載
電流
0.12Amax@120VAC
浪涌(yong)電流
Cold start,30A@120VAC
待機功耗(hao)
<1W
電流/電壓/功(gong)率
120mA/9-42V/5.04W 180mA/9-42V/7.56W 260mA/9-38V/9.88W 320mA/9-31V/9.92W
150mA/9-42V/6.3W 210mA/9-42V/8.82W 290mA/9-34V/9.86W 350mA/9-28V/9.8W
通道
1
輸出
空載輸出電(dian)壓
58V Max
輸(shu)出頻(pin)率
1KHz Min PWM
電流(liu)精度
±5%
低頻(pin)紋(wen)波電流
<3%
保護
過(guo)壓保護
打嗝，移除故障后自恢復
過載保護
打嗝，移除故障(zhang)后自恢復
短路(lu)保護(hu)
關斷(duan)輸出，移除故障后自恢復
安全與(yu) 電(dian)磁兼容(rong)
耐受(shou)電壓(ya)
L-N:1KV
安全標準
I/P-O/P: 3000VAC/1min/5mA; I/P-Gnd: 1500VAC/1min/5mA; O/P-Gnd: 500VAC/1min/5m
電磁兼容(rong)
UL8750/UL1310/CSA25013,CSA class P
電(dian)磁抗擾度
EN55015,EN61000-3-2 Class C,IEC61000-3-3
EMC
FCC class B(120V)/class A(277V)
功(gong)能
調光模式
0-10V(A )型
調光范圍
0.1%-100% 可(ke)調滅
其它
產品(pin)尺寸
75*35*26.5毫米(長*寬*高)
包(bao)裝信息
凈重: 96g±5%/個(ge); 100個/箱; 10.1kg±5%/箱; 外箱尺寸: 398x210x208mm(L*W*H)
防水等級
IP20
-
工作(zuo)環(huan)境(jing)溫度
-20℃~50℃
tc
90℃
相(xiang)對(dui)濕度
20~90% RH
壽命
50,000h@tc:85℃
材料(liao)
PC
開關機(ji)次數
>25,000 次(ci)
-
