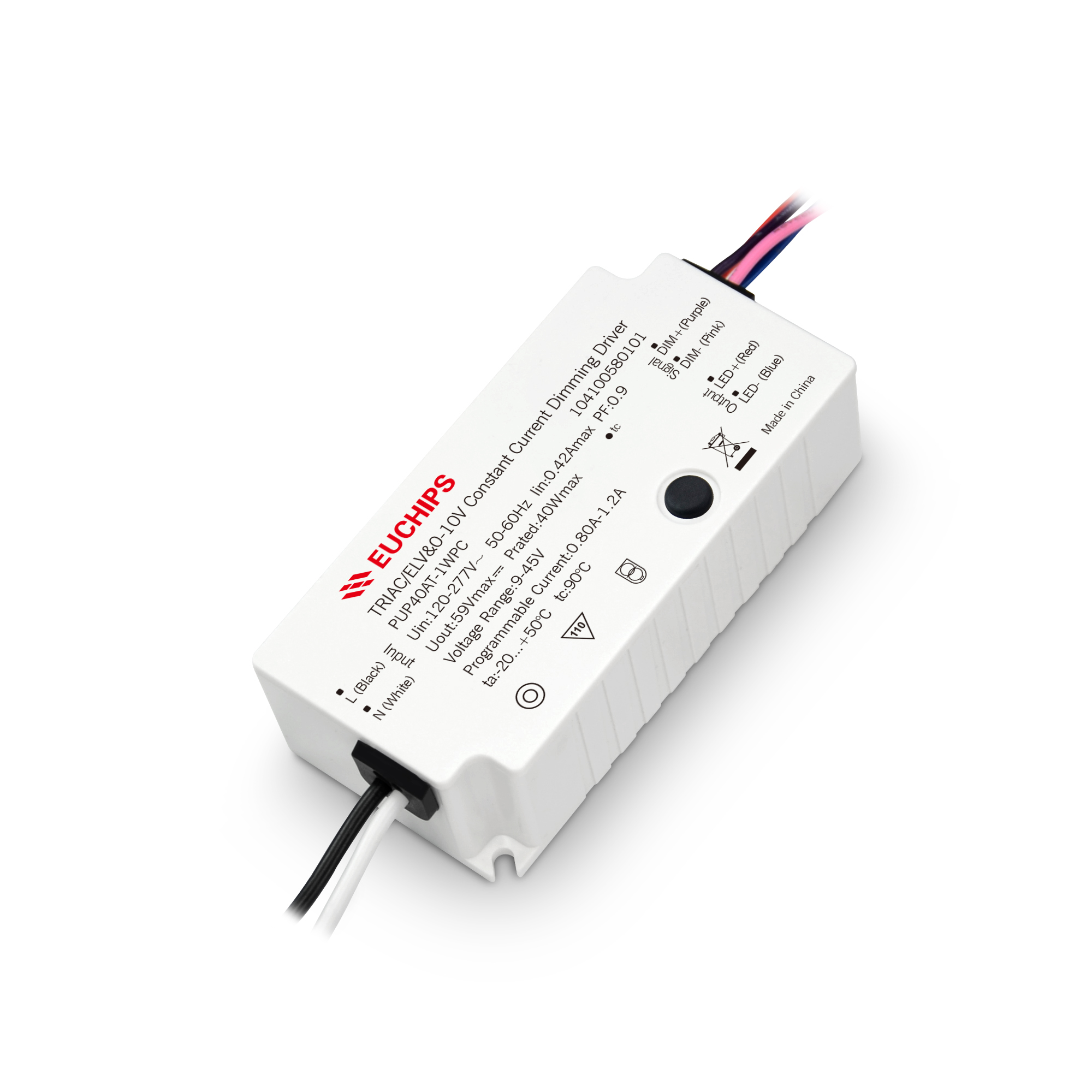

40W 800-1200mA 0-10V恒流美規調光電源PUP40AT-1WPC
輸入電壓:120-277VAC
輸出電流:800-1200mA
輸出功率:40W
產品型(xing)號:PUP40AT-1WPC
- 產(chan)品詳細(xi)
- 需(xu)求訂購(gou)
- 規格(ge)書下載
- 認(ren)證下載
PUP40AT-1WPC是一款可以用于室內的恒壓輸出LED調光驅動器。這款驅動器支持前沿切相和后沿切相調光器，0-10V有源信號，實現平滑調光的效果。
產品特點
●單通道輸出，輸出電流可通過軟件選擇
●支持TRIAC（前沿）/ELV（后緣）和0?10V調光
●僅在120 Vac下進行TRIAC和ELV調光
● Class 2電源
●保護：短路、過載、過壓
●適用于室內LED照明應用
技術參數
|
產(chan)品型號(hao) |
PUP40AT-1WPC |
|
|
輸入 |
效率(典型) |
85%@120VAC, 滿載 |
|
頻率 |
47-63Hz |
|
|
電(dian)壓(ya) |
120VAC-277VAC |
|
|
電流 |
0.42Amax@120VAC, 0.25A@230VAC, 0.21A@277VAC |
|
|
功率因數(典型) |
0.95@120VAC, 0.9@277VAC, 滿載 |
|
|
THD(滿載) |
10%@120VAC, 20%@277VAC, 滿載 |
|
|
浪涌電流 |
冷啟動,6A@120VAC 31us 15A@277VAC 28us |
|
|
待(dai)機功(gong)耗 |
<2.5W |
|
|
空載功耗 |
<2.5W |
|
|
啟動延時 |
≤ 0.75s, at230Vac (When the light begins to shine) |
|
|
輸出(chu) |
電流 |
800-1200mA |
|
電壓 |
9-45V |
|
|
功率 |
36W-40W |
|
|
通(tong)道 |
1 |
|
|
空載輸(shu)出(chu)電壓 |
59V Max |
|
|
電流(liu)精度 |
±5% |
|
|
過功率限(xian)制 |
≥120% |
|
|
紋(wen)波(bo) |
≤ 60mA |
|
|
PWM 頻率 |
20K Hz |
|
|
保護 |
過(guo)壓 |
打(da)嗝(ge)，移(yi)除故障后(hou)自恢復 |
|
過載 |
打嗝，移除(chu)故障后自恢復 |
|
|
短路 |
關閉(bi)輸出，排(pai)除(chu)故障后自恢復 |
|
|
安全(quan)與 電磁(ci)兼容 |
調光類(lei)型(xing) |
0-10V, TRIAC/ELV(@120VAC 60Hz) |
|
調光范圍 |
0.5%-100%(0-10V) 1%-100%(TRIAC/ELV) |
|
|
調光(guang)曲(qu)線(xian) |
0-10V: (線(xian)性) TRIAC/ELV: (對數) |
|
|
頻閃 |
無頻閃(shan) |
|
|
功能 |
浪涌 |
L-N:2.5KV (ANSI/IEEE C62.41.1-2002 & c62.41.2-2002 category A, 2.5 kV ringwave) |
|
耐壓 |
I/P-O/P: 2000Vac/1min/<5mA O/P-DIM( Signal port ):1500Vac/1min/<5mA |
|
|
安全(quan)標準 |
UL8750/UL1310/CSA25013,CSA class P |
|
|
電(dian)磁兼容 |
EN55015,EN61000-3-2 Class C,IEC61000-3-3 |
|
|
EMC抗擾(rao)度 |
FCC class B(120V)/class A(277V) |
|
|
其(qi)它 |
防水(shui)等級 |
IP20 |
|
工作環(huan)境溫度 |
(-20~+50) ℃ [-4°F~122°F] |
|
|
相對(dui)??度(du) |
20~90% RH |
|
|
tc |
90℃ [ 194°F ] |
|
|
壽(shou)命 |
50,000h@tc:85℃[ 185°F ] |
|
|
質保 |
5 years |
|
|
開關(guan)機次數 |
>25,000 times |
|
|
材料 |
PC |
|
|
產品(pin)尺寸 |
88*43*26.5mm (3.46*1.69*1.04 Inch)(L*W*H) |
|
|
包裝信息 |
凈重: 173g(0.38 lb)±5%/個; 100個/箱; 17.8kg(39.2 Ib)±5%/箱; 外箱尺(chi)寸: 398x210x208mm(15.7*8.26*8.19 Inch)(L*W*H) |
|
-
