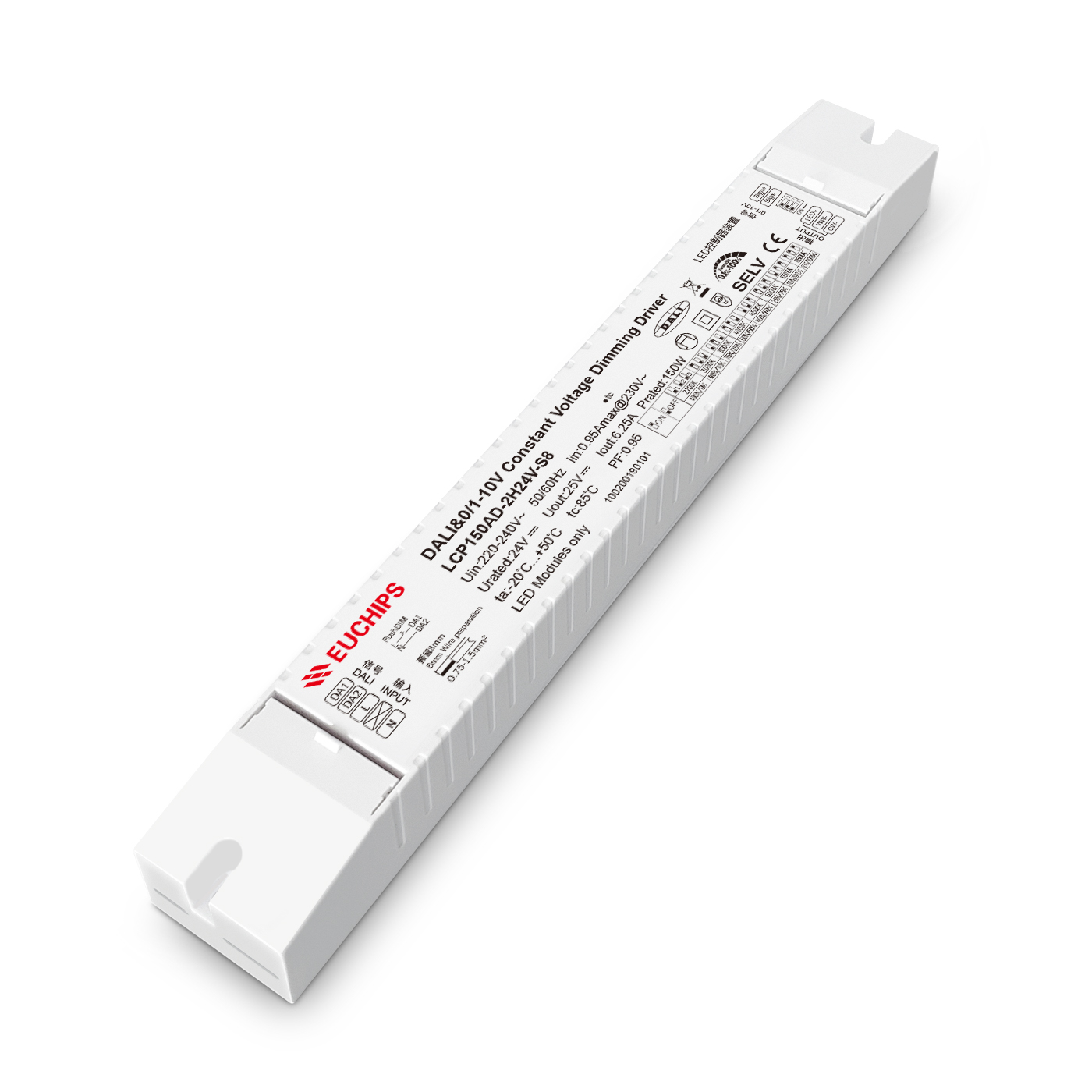

150W 24V 2通道 DALI&1-10V恒壓調光電源LCP150AD-2H24V-S8
輸出通道：2
輸出電壓：24VDC
輸出電流：6.25A
輸出功率：150W
輸入電壓：220VAC-240VAC
頻率：50/60Hz
效率：91%@230VAC,滿載
功率因數：＞0.95@230VAC,滿載
THD：＜10%@230VAC,滿載
產品型號：LCP150AD-2H24V-S8
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
150W 24V 2通道 DALI&1-10V恒壓調光電源LCP150AD-2H24V-S8
概述
LCP150AD-2H24V-S8是一款恒壓輸出的LED調光驅動器。這款驅動器符合DALI標準協議IEC62386。支持DALI,0/1-10V有源信號，可調電阻，PWM, Touch DIM多種調光方式，通過撥碼開關可實現色溫調節共有8檔色溫可供選擇；色溫值 2700K/3000K/3500K/4000K/4500K/5000K/5500K/6500K。
產品特點
·2通道恒壓輸出，最大輸出電流為6.25A
·遵循DALI協議標準 IEC62386
·寬電壓輸入：220VAC~240VAC
·過載保護，過壓保護，短路保護
·調光曲線平滑，無閃爍
·IP20，適用于室內LED燈具
產品參數
|
型號 |
LCP150AD-2H24V-S8 |
|
|
輸入 |
效率 |
≥91%@230VAC, 滿載 |
|
電壓 |
220VAC-240VAC |
|
|
頻率 |
50/60HZ |
|
|
功率因素 |
≥0.95@230VAC, 滿載 |
|
|
THD |
<10%@230VAC, 滿載 |
|
|
電流 |
0.95Amax@230VAC |
|
|
浪涌電流 |
冷啟動,50A@230VAC 100us |
|
|
待機功耗 |
≤0.5W |
|
|
空載功耗 |
≤0.5W |
|
|
輸出 |
電流/電壓/功率 |
6.25A/24VDC/150W |
|
通道 |
2 |
|
|
電壓公差 |
±5% |
|
|
紋波電壓 |
±3% |
|
|
啟動延時 |
≤ 0.5 s, at230Vac(當燈光亮起) |
|
|
功能 |
調光方式 |
DALI / 0/1-10V / PWM / PUSH |
|
調光范圍 |
0.1%-100% 變暗直至關閉 |
|
|
頻閃 |
無頻閃 |
|
|
保護 |
短路 |
短路無輸出，排除故障輸出正常 |
|
過流 |
降低電流打嗝保護，排除故障輸出正常 |
|
|
過載 |
降低電流打嗝保護，排除故障輸出正常 |
|
|
安全 &電磁兼容 |
浪涌 |
L-N:2KV |
|
耐壓標準
|
I/P-O/P: 3750Vac/1min/<5mA I/P-DIM( Signal port DALI):1500Vac/1min/<5mA I/P-DIM( Signal port 0-10V):1500Vac/1min/<5mA O/P-DIM( Signal port DALI , 0-10V):1500Vac/1min/<5mA |
|
|
DALI標準
|
IEC 62386-101: 2014, IEC 62386-102: 2014; IEC 62386-207: 2009, DALI 2.0 |
|
|
安全標準 |
EN61347, GB19510 |
|
|
電磁容
|
EN55015, EN61000-3-2 |
|
|
EMC抗擾度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|
|
絕緣阻抗 |
5M? |
|
|
其它 |
工作溫度 |
-20℃~50℃ |
|
儲存溫度、濕度 |
-40℃~85℃, 20-90%RH |
|
|
tc |
85℃ |
|
|
材質
|
PC |
|
|
防水等級 |
IP20 |
|
|
壽命 |
50,000小時@tc:85℃ |
|
|
質保 |
5年 |
|
|
開關周期 |
25,000次 |
|
|
包裝尺寸(重量) |
凈重: 430g±5%/PCS; 50PCS/Carton; 22kg±5%/箱; 外箱尺寸: 464*305*189mm(長*寬*高) |
|
|
尺寸 |
295*40*32mm（長*寬*高） |
|
-
