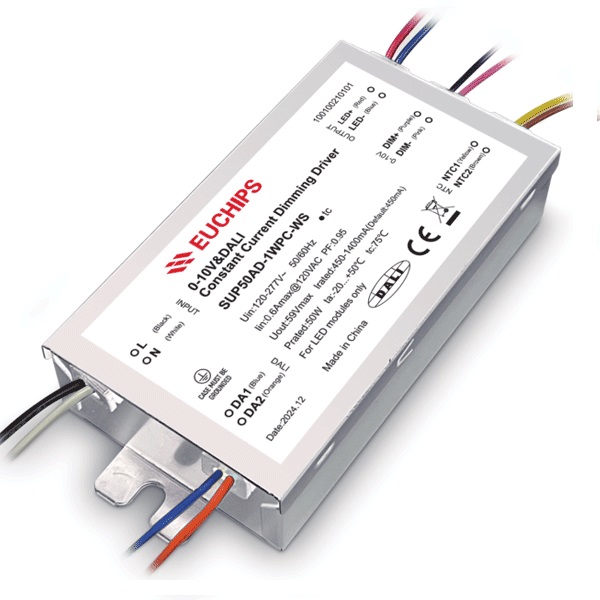

50W 450-1400mA DALI&1-10V調光電源SUP50AD-1WPC-WS
輸出通道：1
輸出電壓：9-52VDC
輸出電流：450-1400mA
輸出功率：50W
輸入電壓：1200VAC-277VAC
頻率：50/60Hz
效率：87%@230VAC,滿載
型號：SUP50AD-1WPC-WS
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
概述
SUP50AD-1WPC-WS是一款恒流輸出LED調光驅動器。驅動器支持DALI、Touch DIM/Push DIM、0-10V 有緣信號、 PWM、可調電阻信號，實現平滑調光的效果。
產品特點
● 單通道輸出，輸出電流可通過軟件設置
● 五合一調光(DALI, 0-10V, PWM, 可調電阻, Push DIM )
● 遵循DALI協議標準 IEC62386-207 Ed2.0
● Class 2電源
● NTC 外部過溫保護
●保護：過載、過壓、短路、NTC保護
?適用于室內LED照明應用
產品參數
|
產品型號 |
SUP50AD-1WPC-WS |
|
|
輸入 |
效率(典型) |
87%@120VAC,滿載 88%@277VAC,滿載 |
|
頻率 |
50/60Hz |
|
|
電壓 |
120VAC-277VAC |
|
|
功率因數(典型) |
≥0.95@120VAC, ≥0.9@277VAC, 滿載 |
|
|
THD(滿載) |
≤10%@120VAC, ≤15%@277VAC, 滿載 |
|
|
電流 |
0.6Amax@120VAC, 0.25A@277VAC |
|
|
浪涌電流 |
冷啟動, 4.5A@120VAC 160us, 9.6A@277VAC 280us |
|
|
待機功耗 |
<0.5W |
|
|
空載功耗 |
<1W |
|
|
啟動延時 |
≤ 0.75s, @120Vac (當燈光開始亮起) |
|
|
輸出 |
電流 |
450-1400mA (通過軟件設置電流) (默認電流:450mA) |
|
電壓 |
9-52V |
|
|
功率 |
50W |
|
|
通道 |
1 |
|
|
空載輸出電壓 |
59V Max |
|
|
電流精度 |
±5% |
|
|
低頻紋波電流(<120Hz) |
3% |
|
|
保護 |
過載保護 |
降低電流打嗝保護，排除故障輸出正常 |
|
過壓保護 |
輸出電壓>52V打嗝保護，排除故障輸出正常 |
|
|
短路保護 |
無輸出, 移除故障后自恢復 |
|
|
NTC |
外部過溫保護: NTC 外接電阻(50K熱敏電阻)，將電阻放入燈具內，當溫度升高到設定值時，驅動降電流輸出，防止燈具過溫，延長使用壽命 |
|
|
安全與 電磁兼容 |
浪涌 |
L-N:2.5KV LN-G:2.5KV |
|
耐受電壓 |
I/P-O/P: 2000Vac/1min/<5mA I/P-PG: 1500Vac/1min/<5mA O/P-PG: 500Vac/1min/<5mA O/P-DALI:1500Vac/1min/<5mA O/P-0~10V: 500Vac/1min/<5mA |
|
|
安全標準 |
UL8750/UL1310/CSA25013,CSA class P; EN 61347-1/EN 61347-2-13 |
|
|
電磁干擾 |
FCC class B(120V)/class A(277V) EN55015,EN61000-3-2 Class C,IEC61000-3-3 |
|
|
電磁抗擾 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|
|
絕緣阻抗 |
5M? |
|
|
功能 |
調光方式 |
DALI, 0-10V, PWM, 可調電阻, Push DIM |
|
調光范圍 |
1%-100% |
|
|
調光曲線 |
0-10V線性,DALI對數, 用戶可編輯修改 |
|
|
頻閃 |
無頻閃 |
|
|
其它 |
防水等級 |
IP20 |
|
工作環境溫度 |
(-20~+50) ℃ [-4°F~122°F] |
|
|
儲存溫度、??度 |
-40℃~85℃ [-40°F~185°F], 20-90%RH |
|
|
tc |
80℃ [ 176°F ] |
|
|
壽命 |
50,000h@tc:80℃[ 176°F ] |
|
|
質保 |
5年 |
|
|
開關機次數 |
>25,000 次 |
|
|
材料 |
金屬 |
|
|
產品尺寸 |
131*60*26mm(5.16*2.36*1.02 Inch)(長*寬*高) |
|
|
包裝信息 |
凈重: 385g(0.849 lb)±5%/個; 40個/箱; 15.9kg(39.2 Ib)±5%/箱; 外箱尺寸: 342x287x148mm(13.46*11.3*5.83 Inch)(L*W*H) |
|
-
