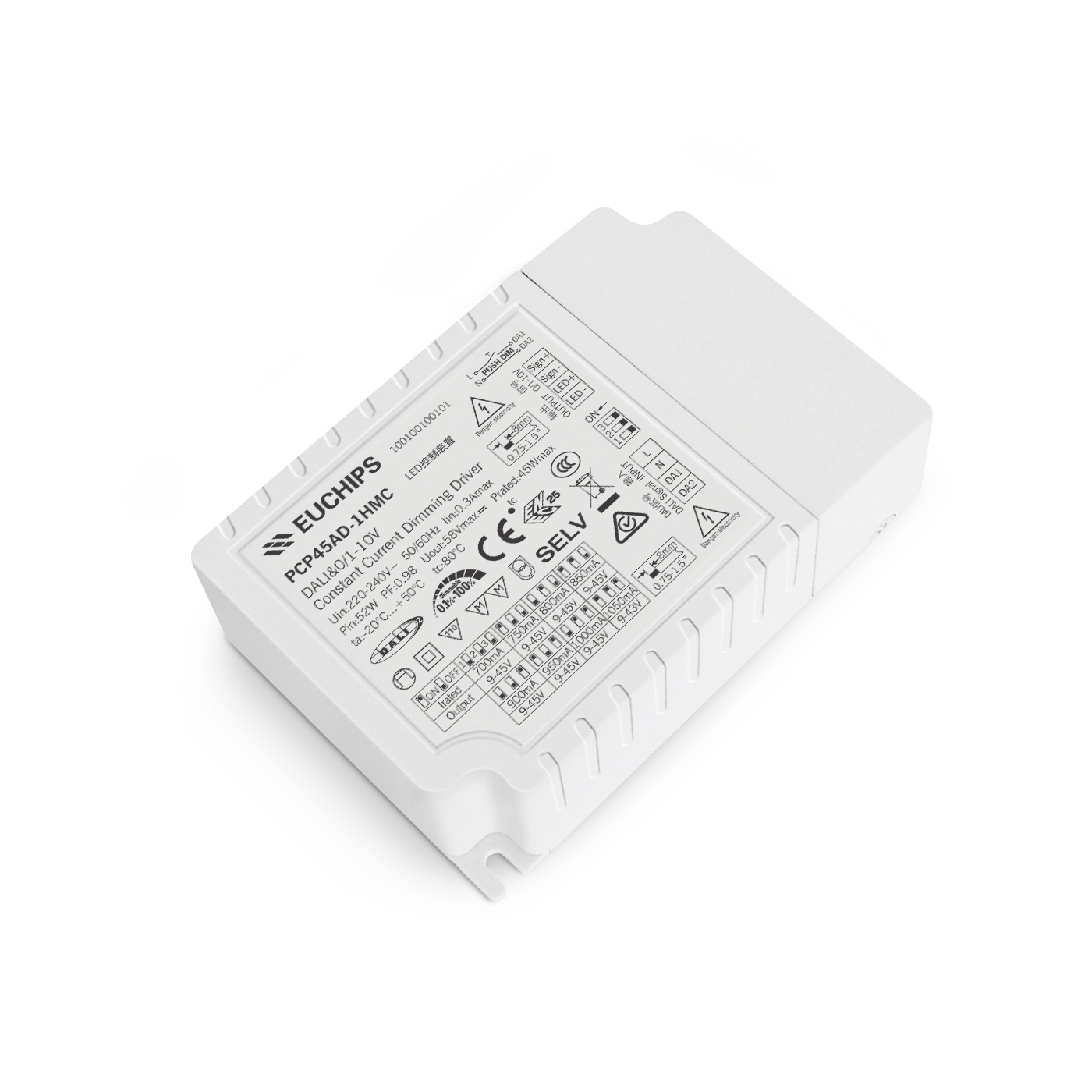

45W 700-1050mA DALI&0-10v恒流調光驅動器PCP45AD-1HMC
輸出電流：700/750/800/850/900/950/1000/1050mA
輸出電壓：9-45VDC
功率：45W
輸出低頻紋波電流：＜3%
輸入電壓：200-240VAC
頻率：50/60Hz
功率因數（典型）：≥0.96@230VAC,滿載
效率(典型)：89%@230VAC,滿載
產品型號：PCP45AD-1HMC
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
45W 700-1050mA DALI&0-10v恒流調光驅動器PCP45AD-1HMC產品詳情
概述
PCP45AD-1HMC是一款恒流輸出模式LED驅動器。輸出和調光電路完全符合新規
定，隔離，確保用戶和燈具系統在安裝過程中使用。
產品特點
● 單通道恒流輸出，輸出電流電平可通過DIP S.W.選擇。
● 支持DALI調光功能, 觸摸調光(按鍵調光)功能, 0/1-10V調光功能
● 調光范圍：0.1-100%, 調光效果平滑，無閃爍
● 保護：短路、過載、過壓，空載
● 適用于室內LED照明應用，如筒燈、聚光燈、面板燈等
技術參數
|
型號 |
PCP45AD-1HMC |
||||
|
輸出 |
電流 |
700mA |
800mA |
900mA |
1050mA |
|
電壓 |
9-45VDC |
9-45VDC |
9-45V |
9-43VDC |
|
|
功率 |
31.5W |
36W |
40.5W |
45.1W |
|
|
電流精度 |
±3% |
||||
|
輸出電壓范圍 |
9-45VDC |
||||
|
輸出低頻紋波電流（＜120Hz） |
＜3% |
||||
|
通道 |
1 |
||||
|
輸入 |
電壓 |
200-240VAC |
|||
|
頻率 |
50/60Hz |
||||
|
功率因數（典型） |
≥0.96@230VAC,滿載 |
||||
|
效率(典型) |
89%@230VAC,滿載 |
||||
|
電流 |
0.2Amax@230VAC |
||||
|
浪涌電流 |
50A@230VAC |
||||
|
保護 |
短路保護 |
關斷輸出，移除故障后自恢復 |
|||
|
過載保護 |
功率超過110%~150%時，恒壓輸出 |
||||
|
功能 |
調光方式 |
DALI/Push-Dim/0~10V/10VPWM/Rx |
|||
|
調光范圍 |
0.1%-100% 可調滅 |
||||
|
其它 |
尺寸 |
103*68*30mm（長*寬*高） |
|||
|
毛重量 |
162克 |
||||
|
工作溫度 |
-20℃~ 50℃ |
||||
|
相對濕度 |
|||||
-
