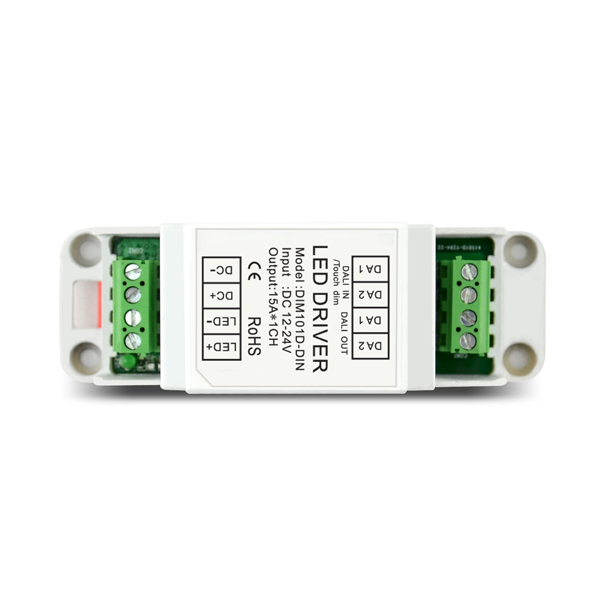

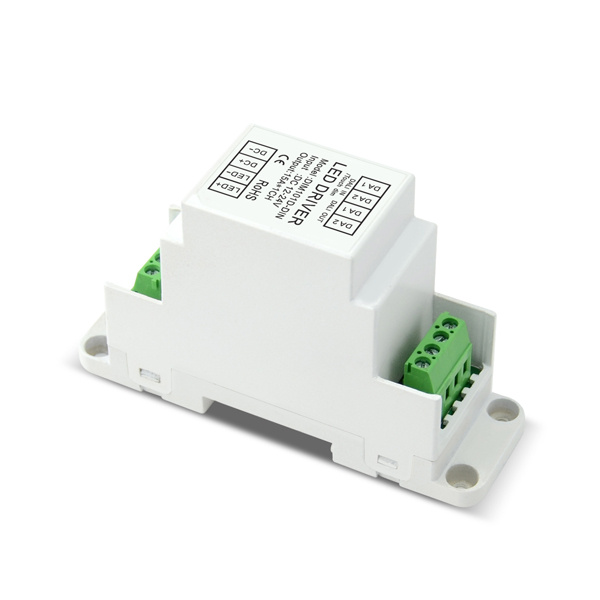

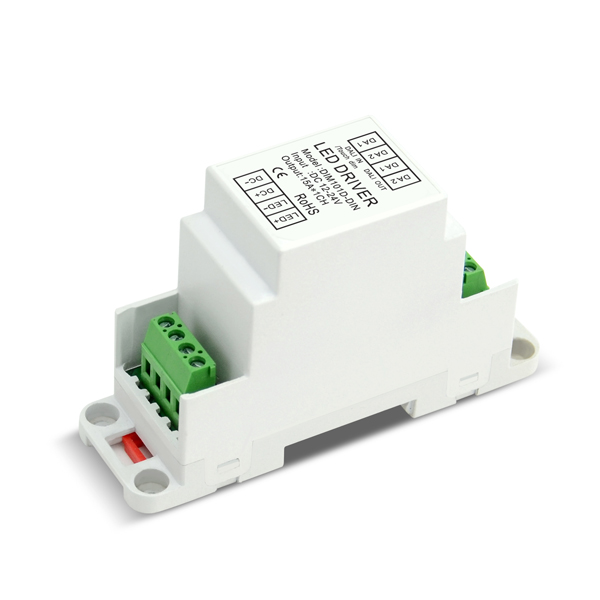

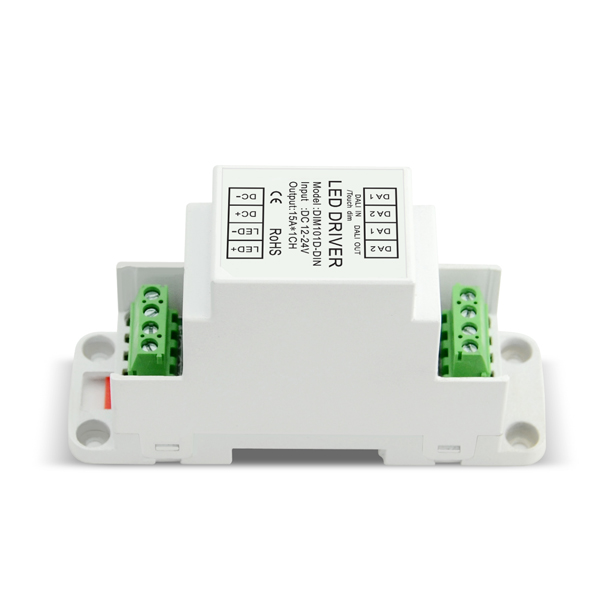

12-24V 1通道10A恒壓DALI解碼器 DIM101D-DIN
輸入電壓：12-24VDC
輸入信號：DALI調光信號/Touch DIM
輸出電流：10A * 1路，最大10A
輸出通道：1個通道
輸出功率：120W(12V)/240W(24V)
調光輸出：PWM脈沖調光
調光范圍：0-100%

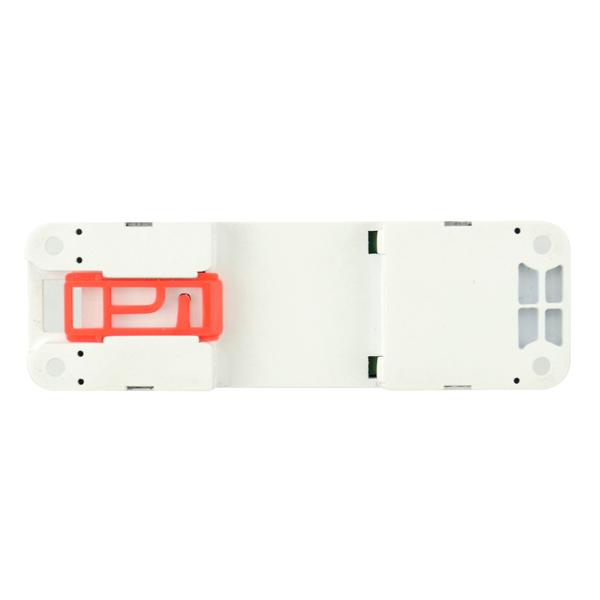

安裝方式：導軌或螺絲固定
產品型號：DIM101D-DIN
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
恒壓DALI解碼器-DIM101D-DIN產品特性
● 支持DALI標準協議IEC62386。
● PWM輸出，單通道最大電流10A。
● 支持TOUCH DIM，可手動調光。
● 支持短路、過流及過溫保護功能。
● 采用直流電源供電。
技術參數
|
產品型號 |
DIM101D-DIN |
|
輸入電壓 |
12-24VDC |
|
輸入信號 |
DALI調光信號/Touch DIM |
|
輸出電流 |
10A * 1路，最大10A |
|
輸出通道 |
1個通道 |
|
輸出功率 |
120W(12V)/240W(24V) |
|
調光輸出 |
PWM脈沖調光 |
|
調光范圍 |
0-100% |
|
安裝方式 |
導軌或螺絲固定 |
|
安裝軌道 |
TS-35/7.5或TS-35/15 |
|
產品尺寸 |
112(長)*35(寬)*67(高)毫米 |
|
包裝尺寸 |
354(長)*234(寬)*232(高)毫米； 60Pcs/6.5kg/箱 |
|
毛重 |
100克 |
|
工作溫度 |
-30 ~ 50℃ |

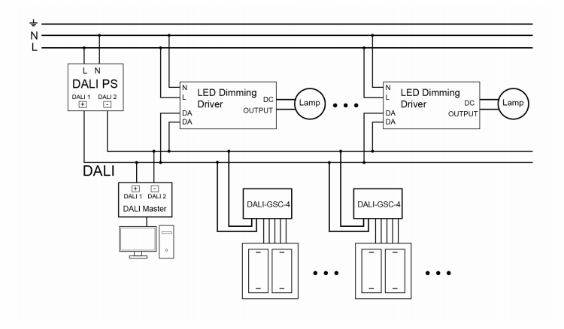

應用接線圖
-
