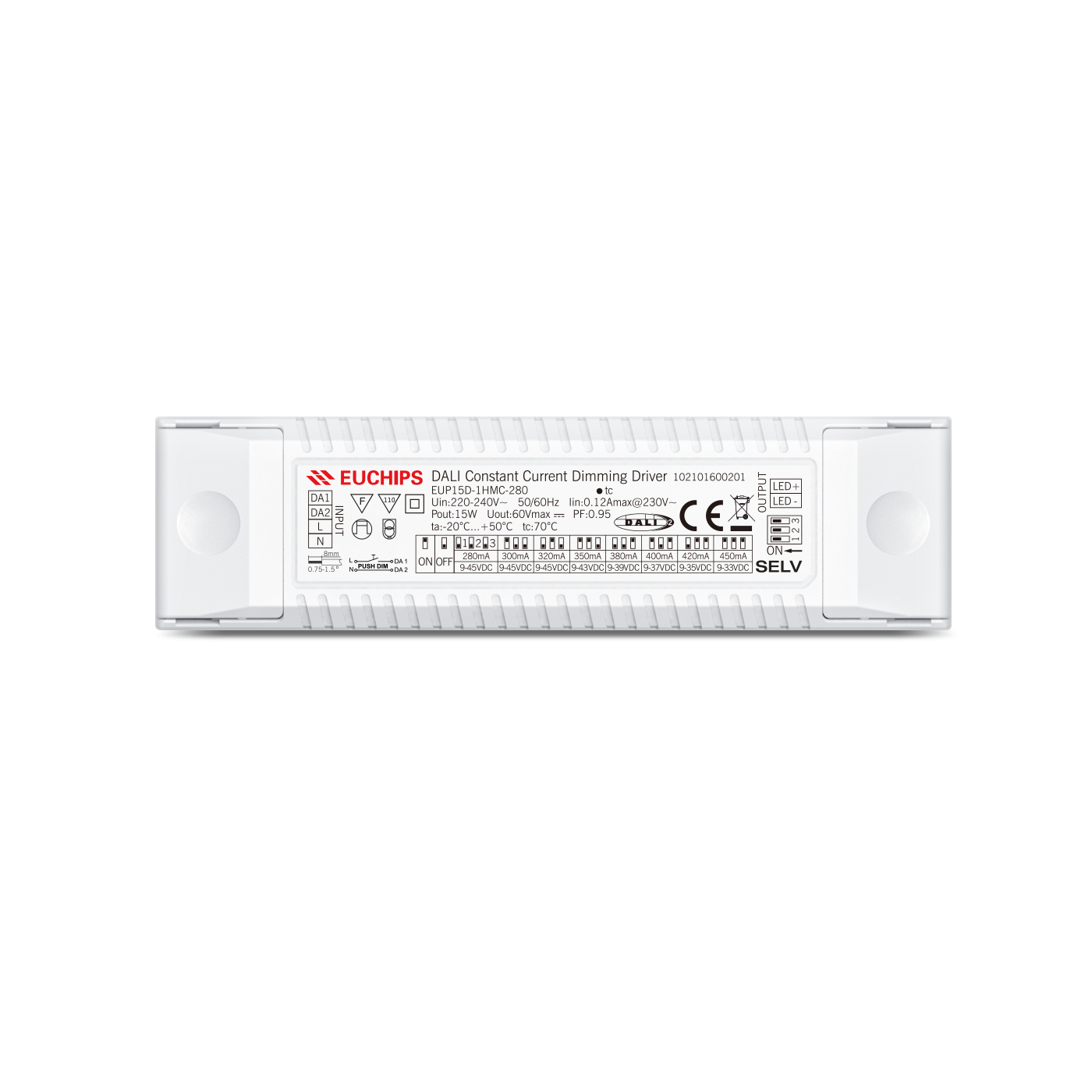

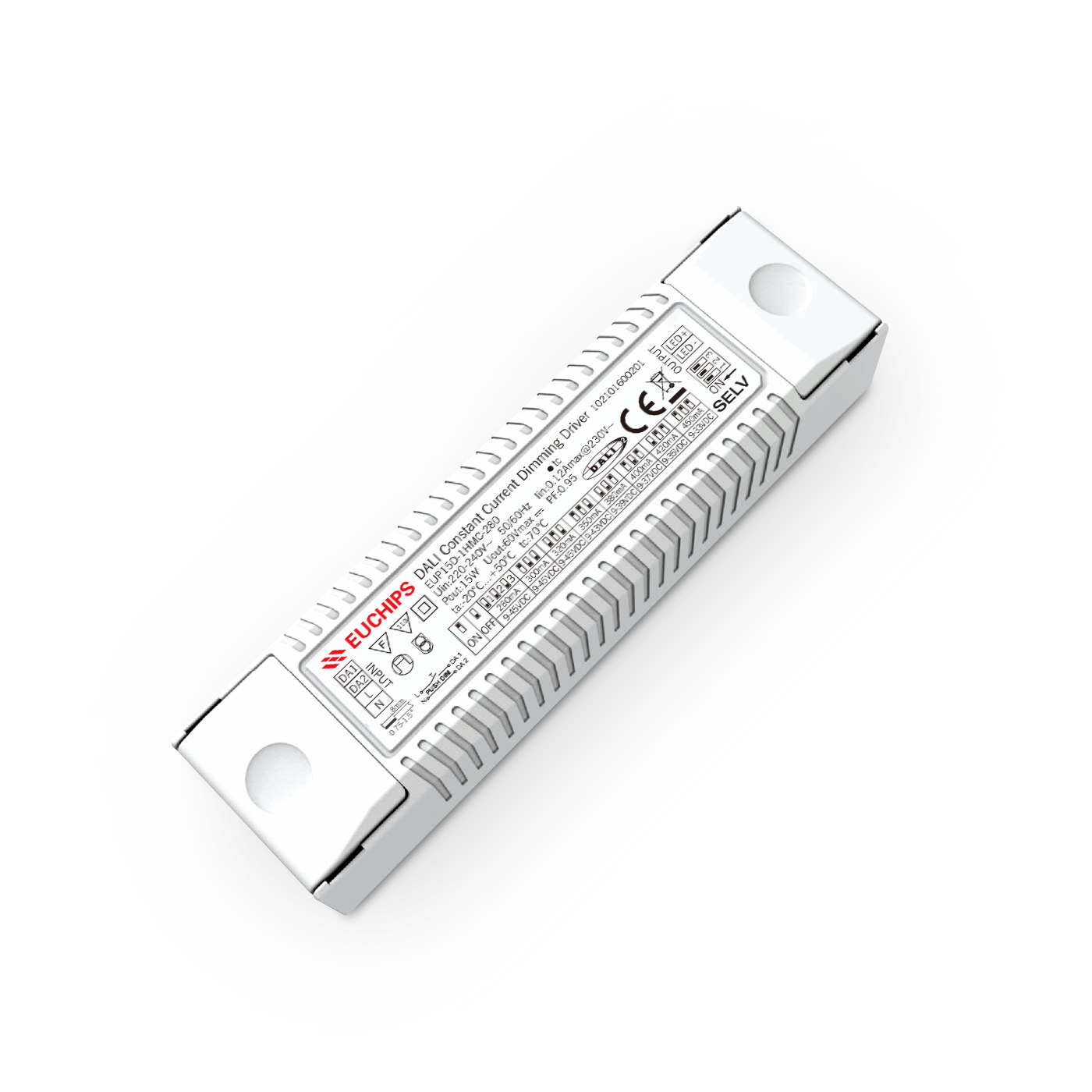

15W 280-450mA 恒流DALI調光電源EUP15D-1HMC-280
輸入電壓：220-240VAC
輸出電流：280-450mA
輸出電壓：9-45VDC
輸出功率：15W
調光方式：DALI
型號：EUP15D-1HMC-280
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
EUP15D-1HMC-280 是一款可以提280/300/320/350/380/400/420/450mA 8檔電流的LED驅動器。輸出電流可以過DIP撥碼開關簡易設置, 符合DALI標準協議IEC62386. 用DALI主控/Touch DIM(Push DIM)開關調光，曲線平滑、無閃爍。
產品特點
·單通道輸出，輸出電流可通過DIP撥碼開關選擇
·遵循DALI協議標準 IEC62386-207
·支持Touch DIM(Push DIM)功能
·內建主動式PFC功能
·調光效果平滑，無閃爍
·保護：短路保護，過載保護，空載保護
·適用于LED室內燈具,比如筒燈，射燈等
技術參數
|
型號 |
EUP15D-1HMC-280 |
||
|
輸入 |
效率 |
>82%@230VAC, 滿載 |
|
|
電壓 |
220VAC-240VAC |
||
|
頻率 |
50/60Hz |
||
|
功率因素 |
0.95@230VAC, 滿載 |
||
|
THD |
<10%@230VAC,滿載 |
||
|
電流 |
0.12Amax@230VAC, 滿載 |
||
|
浪涌電流 |
冷啟動,6A(在 50%Ipeak下測twidth=6us)@230VACC |
||
|
輸出 |
電流/電壓/功率 |
280mA/9-45VDC/12.60W 300mA/9-45VDC/13.5W 320mA/9-45VDC/14.40W 350mA/9-43VDC/15.05W 380mA/9-39VDC/14.82W 400mA/9-37VDC/14.8W 420mA/9-35VDC/14.7W 450mA/9-33VDC/14.85W |
|
|
通道 |
1 |
電流選擇表
備注：出廠默認設置電流為280mA(1,2,3在OFF狀態) |
|
|
電流公差 |
±5% |
||
|
待機功耗 |
<1W |
||
|
空載輸出電壓 |
60V Max |
||
|
啟動延時 |
<0.75s, at230Vac(燈光開始亮起) |
||
|
功能 |
調光方式 |
DALI 2.0 |
|
|
調光范圍 |
0.1%-100% |
||
|
調光曲線 |
對數曲線 |
||
|
頻閃 |
無頻閃 |
||
|
保護 |
短路 |
短路無輸出，排除故障輸出正常 |
|
|
過載 |
電流下降，排除故障輸出正常 |
||
|
安全 |
浪涌 |
L-N 0.5KV |
|
|
耐壓標準 |
I/P-O/P: 1000Vac/1min/<5mA O/P-DALI( Signal port ):500Vac/1min/<5mA I/P-DALI( Signal port ):500Vac/1min/<5mA |
||
|
DALI 標準
|
IEC 62386-101: 2014, IEC 62386-102: 2014; IEC 62386-207: 2009, DALI 2.0 |
||
|
其它 |
工作溫度 |
-20℃~50℃ |
|
|
儲存溫度、濕度 |
-40℃~85℃, 20-90%RH |
||
|
tc |
70℃ |
||
|
材質 |
PC |
||
|
防水等級 |
IP20 |
||
|
壽命 |
50,000小時@tc:70℃ |
||
|
質保 |
5年 |
||
|
開關周期 |
>25,000次 |
||
|
尺寸 |
110*30*22.5mm（長*寬*高） |
||
|
包裝尺寸(重量) |
凈重:90g±5%/PCS; 100PCS/Carton; 9.5kg±5%/箱; 外箱尺寸: 515*235*140cm(長*寬*高) |
||
-
