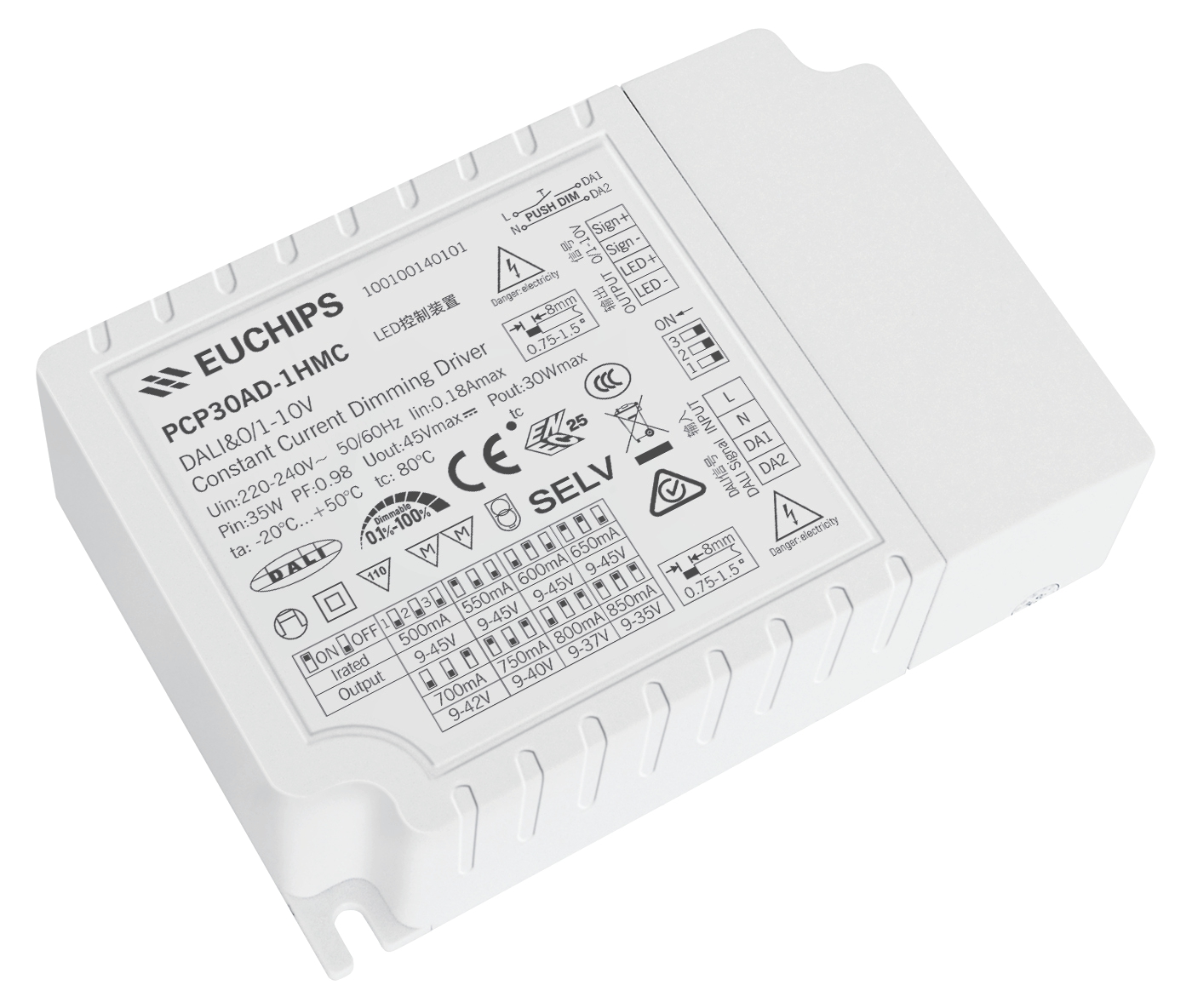

30W 500-850mA 9-45V DALI恒流調光電源 PCP30AD-1HMC
輸入電壓：220-240VAC
輸出電壓：9-45V
輸出電流：500-850mA
輸出功率：30W
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
PCP30AD-1HMC是一款恒流輸出模式LED驅動器。輸出和調光電路完全符合新規定，隔離，確保用戶和燈具系統在安裝過程中使用。
產品特點
?單通道輸出，輸出電流電平可通過DIP S.W.選擇。
?支持DALI調光功能, 觸摸調光(按鍵調光)功能, 0/1-10V調光功能
?調光范圍：0.1-100%, 調光效果平滑，無閃爍
?保護：短路、過載、過壓、空載
?適用于室內LED照明應用，如筒燈、聚光燈、面板燈等
技術參數
|
型號 |
PCP30AD-1HMC |
|
|
輸入 |
效率 |
>87%@230VAC,滿載 |
|
|
電壓 |
220VAC-240VAC |
|
|
頻率 |
50/60HZ |
|
|
功率因數 |
>0.98@230VAC,滿載 |
|
|
THD |
<10%@230VAC |
|
|
電流 |
0.18Amax@230VAC |
|
|
待機功耗 |
<0.5W |
|
|
浪涌電流 |
Cold start, 50A@230VAC |
|
輸出 |
電流/電壓/功率 |
500mA/9-45V/22.5W 600mA/9-45V/27W 700mA/9-42V/29.4W 800mA/9-37V/29.6W 550mA/9-45V/24.75W 650mA/9-45V/29.25W 750mA/9-40V/30W 850mA/9-35V/29.75W |
|
|
低頻紋波電流（＜120Hz） |
<3% |
|
|
通道 |
1 |
|
|
電流精度 |
±5% |
|
|
電壓范圍 |
9-45V |
|
|
啟動延時 |
<0.5s, at 230Vac |
|
功能 |
調光方式 |
DALI/Push-Dim/0~10V/10VPWM/Rx |
|
|
調光范圍 |
0.1%-100%可調滅 |
|
保護 |
短路 |
關閉輸出，故障排除后自動恢復 |
|
|
空載 |
待機 |
|
|
過載 |
打嗝，故障移除后自動恢復。 |
|
|
過壓 |
當超過輸出電壓時，輸出電流減小，負載減小時自動恢復。 |
|
安全 與 電磁 兼容 |
浪涌 |
L&N-G: 2KV |
|
|
耐受電壓 |
I/P-O/P： 3750VAC/1min/10mA； |
|
|
DAL I標準 |
EN 62386-101 (DALI-2), EN 62386-102 (DALI-2), EN 62386-207 (DALI-2) |
|
|
安全標準 |
EN61347-1, EN61347-2-13 |
|
|
電磁兼容 |
EN55015 |
|
|
EMC電磁抗擾度 |
EN61000-3-2, EN61000-3-3, EN6154 |
|
其它 |
工作溫度 |
-20°C~50°C, 20-50%RH |
|
|
儲存溫度 |
-40°C~85°C, 5-70%RH |
|
|
Tc |
80C |
|
|
材質 |
PC |
|
|
防水等級 |
IP20 |
|
|
壽命 |
50,000小時 @tc：80C |
|
|
質保期 |
5年 |
|
|
開關機次數 |
>25,000次 |
|
|
裝箱尺寸 |
凈重:162g±5%/個;75個/箱;億65kg±5%/箱;外箱尺寸:359*322*173毫米（長*寬*高） |
|
|
產品尺寸 |
103*68*30mm毫米(長*寬*高) |
-
-
