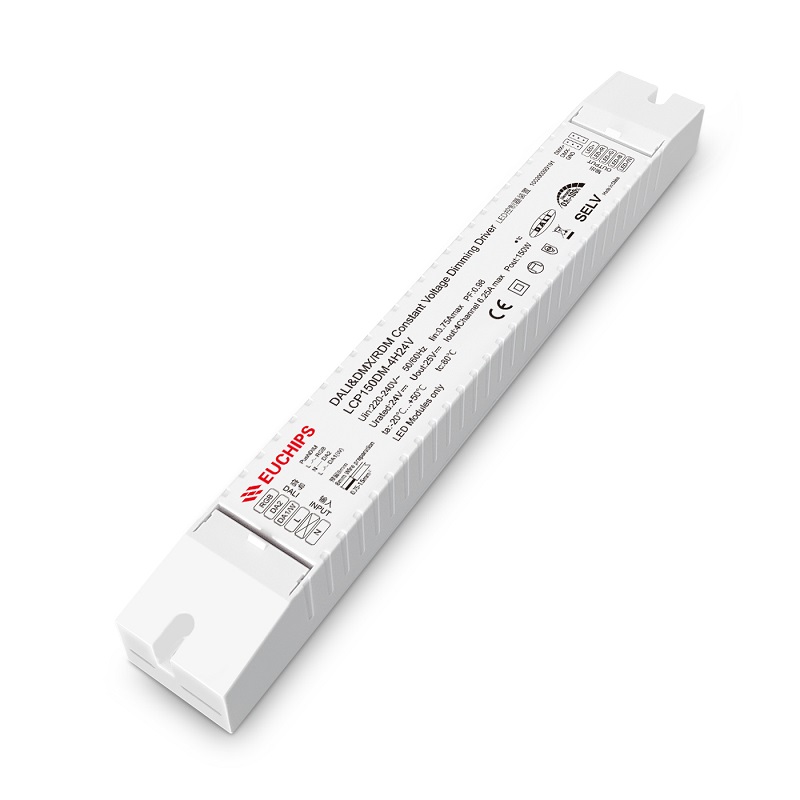

150W 24VDC 恒壓DALI/DMX/RDM恒壓調光驅動器LCP150DM-4H24V
輸入電壓:220-240VAC
輸出電流:6.25A
輸出電壓:24VDC
輸出功率:150W
型號：LCP150DM-4H24V
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
·4通道恒壓輸出，最大輸出電流6.25A
·遵循DALI協議標準 IEC62386，DALI2.0
·短路、過流、過載保護，V0級阻燃外殼
·調光范圍0.5%-100%調光，調光平滑無階梯感無頻閃
·內置PFC芯片，提高能源利用率，減少對電網的污染
·長條形外殼設計，便于安裝狹窄空間內
·壽命50，000小時，5年質保
·調光信號DALI & DMX
·防護等級IP20，適用于室內ⅠⅡⅢ類燈具
技術參數
|
產品型號 |
LCP150DM-4H24V |
|
|
輸入 |
輸入電壓 |
220VAC-240VAC |
|
頻率范圍 |
50/60Hz |
|
|
輸入電流 |
0.75Amax@230VAC |
|
|
功率因數 |
≥0.98@230VAC, 滿載 |
|
|
效率 |
≥93%@230V滿載、94%/TYP@230V滿載 |
|
|
諧波THD |
<10%@230VAC, 滿載 |
|
|
待機功耗 |
<0.5W |
|
|
空載功耗 |
≤0.6W@277VAC |
|
|
浪涌電流 |
冷啟動, 57A@230VAC 250us |
|
|
輸出 |
電壓 |
24VDC |
|
電壓精度 |
±0.5V |
|
|
電流 |
6.25A ( 每通道1.56A, 4 通過, 總共6.25A ) |
|
|
功率 |
150W |
|
|
通道 |
4 |
|
|
PWM調光頻率 |
3.3KHz |
|
|
線性調整率 |
±1% @滿載 |
|
|
負載調整率 |
±2% @滿載 |
|
|
紋波電壓 |
<1% |
|
|
啟動延時 |
≤0.75 s (When the light begins to shine) |
|
|
功能 |
調光方式 |
DALI/PUSH & DMX/RDM |
|
調光范圍 |
0.5%-100% 變暗直至關閉 |
|
|
調光曲線 |
DALI: (對數) DMX: (線性) |
|
|
頻閃 |
無頻閃 |
|
|
保護 |
短路保護 |
打嗝，關閉輸出，排除故障后自恢復 |
|
過流保護 |
打嗝，關閉輸出，排除故障后自恢復 |
|
|
過載保護 |
打嗝，關閉輸出，排除故障后自恢復 |
|
|
安規與 電磁兼容 |
雷擊浪涌 |
L-N:2KV |
|
耐壓標準 |
I/P-O/P: 3000Vac/1min/<5mA,O/P-DALI: 500Vac/1min/<1mA, O/P-DMX:500Vac/1min/<1mA |
|
|
安全規范 |
CCC (中國) GB19510.1，GB19510.14 TUV (德國) EN61347-1，EN61347-2-13，EN62493 |
|
|
CB (CB成員國) IEC61347-1，IEC61347-2-13 CE (歐盟) EN61347-1，EN61347-2-13，EN62384 |
||
|
RCM (澳洲) AS 61347-1，AS 61347-2-13 EMEC (歐洲) EN61347-1，EN61347-2-13，EN62384 |
||
|
電磁兼容 |
CCC (中國) GB/T17743，GB17625.1 |
|
|
CE (歐盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
EMC電磁抗擾度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|
|
環境 |
工作溫度 |
-20℃~50℃ |
|
儲存溫度 |
-40℃~85℃ |
|
|
儲存??度 |
20-90%RH (無凝露) |
|
|
其他 |
RoHS |
遵守 2011/65/EU |
|
tc |
80℃ |
|
|
材質 |
PC |
|
|
防水等級 |
IP20 |
|
|
壽命 |
50,000小時@tc:80℃ |
|
|
質保 |
5年 |
|
|
開關周期 |
25,000次 |
|
|
裸機尺寸 |
295*40*32mm（長*寬*高） |
|
|
包裝尺寸(重量) |
凈重: 305g±5%/PCS; 50PCS/Carton;15.7kg±5%/Carton; Carton Size: 434*302*174mm(L*W*H) |
|
|
噪音 |
安靜環境下，30-50cm以外無噪音 |
|
|
備注 |
全部參數無特別說明，均在輸入電壓230VAC/50Hz和25℃的環境溫度下測得。 |
|
-
