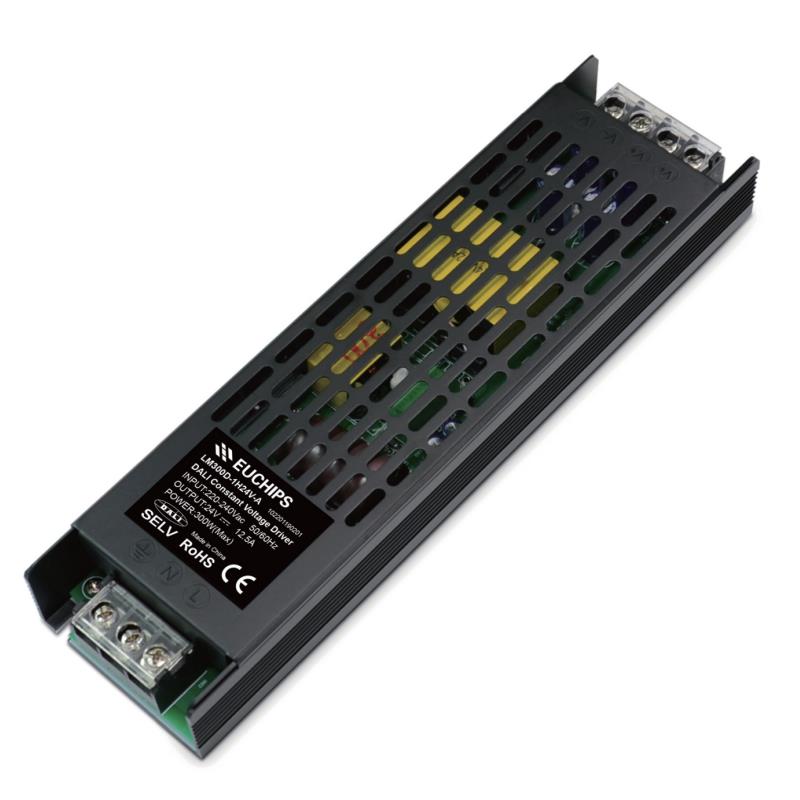

300W 24VDC 恒壓LED調光電源 LM300D-1H24V
輸入電壓：220-240VAC
輸出電壓：24VDC
輸出電流：12.5A
輸出功率：300W
型號：LM300D-1H24V
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
LM300D-1H24V是一款恒壓輸出的LED調光驅動器。這款驅動器符合DALI標準協議IEC62386。支持DALI、Touch DIM調光方式。
產品特點
·單通道恒壓輸出，最大輸出電流為12.5A
·遵循DALI協議標準 IEC62386
·過載保護，過流保護，短路保護
·調光曲線平滑，無閃爍
·IP20，適用于室內LED燈具
技術參數
|
型號 |
LM300D-1H24V |
|
|
輸入 |
輸入電壓 |
220VAC-240VAC |
|
頻率范圍 |
50/60Hz |
|
|
輸入電流 |
1.5Amax@230VAC |
|
|
功率因數 |
>0.98@230VAC, 滿載 |
|
|
效率 |
>92%@230VAC, 滿載 |
|
|
諧波THD |
<10%@230VAC, 滿載 |
|
|
待機功耗 |
<0.5W |
|
|
空載功耗 |
<0.5W |
|
|
浪涌電流 |
冷啟動, 100A@230VAC 150us |
|
|
輸出 |
輸出電壓 |
24VDC |
|
電壓精度 |
±5% |
|
|
輸出電流 |
12.5A Max. |
|
|
輸出功率范圍 |
0W~300W |
|
|
PstLM |
≤1 |
|
|
SVM |
≤0.4 |
|
|
PWM調光頻率 |
20KHz |
|
|
線性調整率 |
±0.5% @滿載 |
|
|
負載調整率 |
±2% @滿載 |
|
|
啟動時間 |
0.5s, at230Vac(當燈光開始亮起) |
|
|
保護 |
短路保護 |
打嗝，排除故障后自恢復 |
|
過流保護 |
打嗝，排除故障后自恢復 |
|
|
過載保護 |
負載功率≥120%保護；電流下降，排除故障輸出正常 |
|
|
功能 |
調光方式 |
DALL |
|
調光范圍 |
0.1%-100% |
|
|
調光曲線 |
對數 |
|
|
安規與 電磁兼容 |
頻閃 |
無頻閃 |
|
雷擊浪涌 |
L-N:2.5KV LN-G 2.5KV |
|
|
耐壓標準 |
I/P-O/P: 3000VAC/1min/5mA |
|
|
安全規范 |
CCC (中國) GB19510.1，GB19510.14 TUV (德國) EN61347-1，EN61347-2-13，EN62493 |
|
|
CB (CB成員國) IEC61347-1，IEC61347-2-13 CE (歐洲) EN61347-1，EN61347-2-13，EN62384 |
||
|
RCM (澳洲) AS 61347-1，AS 61347-2-13 ENEC (歐洲) EN61347-1，EN61347-2-13，EN62384 |
||
|
電磁兼容 |
CCC (中國) GB/T17743，GB17625.1 |
|
|
CE (歐洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
EMC抗擾度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|
|
環境 |
工作溫度 |
-20℃~50℃ |
|
儲存溫度 |
-40℃~85℃ |
|
|
儲存??度 |
20-90%RH (無凝露) |
|
|
其他 |
RoHS |
遵守 2011/65/EU |
|
tc |
85℃ |
|
|
材質 |
金屬 |
|
|
防水等級 |
IP20 |
|
|
壽命 |
50,000小時@tc:80℃ |
|
|
質保 |
5年 |
|
|
開關周期 |
25,000次 |
|
|
裸機尺寸 |
220*59*31mm（長*寬*高） |
|
|
包裝尺寸(重量) |
凈重: 410g±5%/PCS; 30PCS/箱; 12.8kg±5%/箱; 外箱尺寸: 337*243*250mm(長*寬*高) |
|
|
噪音 |
安靜環境下，30-50cm以外無噪音 |
|
|
備注 |
全部參數無特別說明，均在輸入電壓230VAC/50Hz和25℃的環境溫度下測得。 |
|
-
