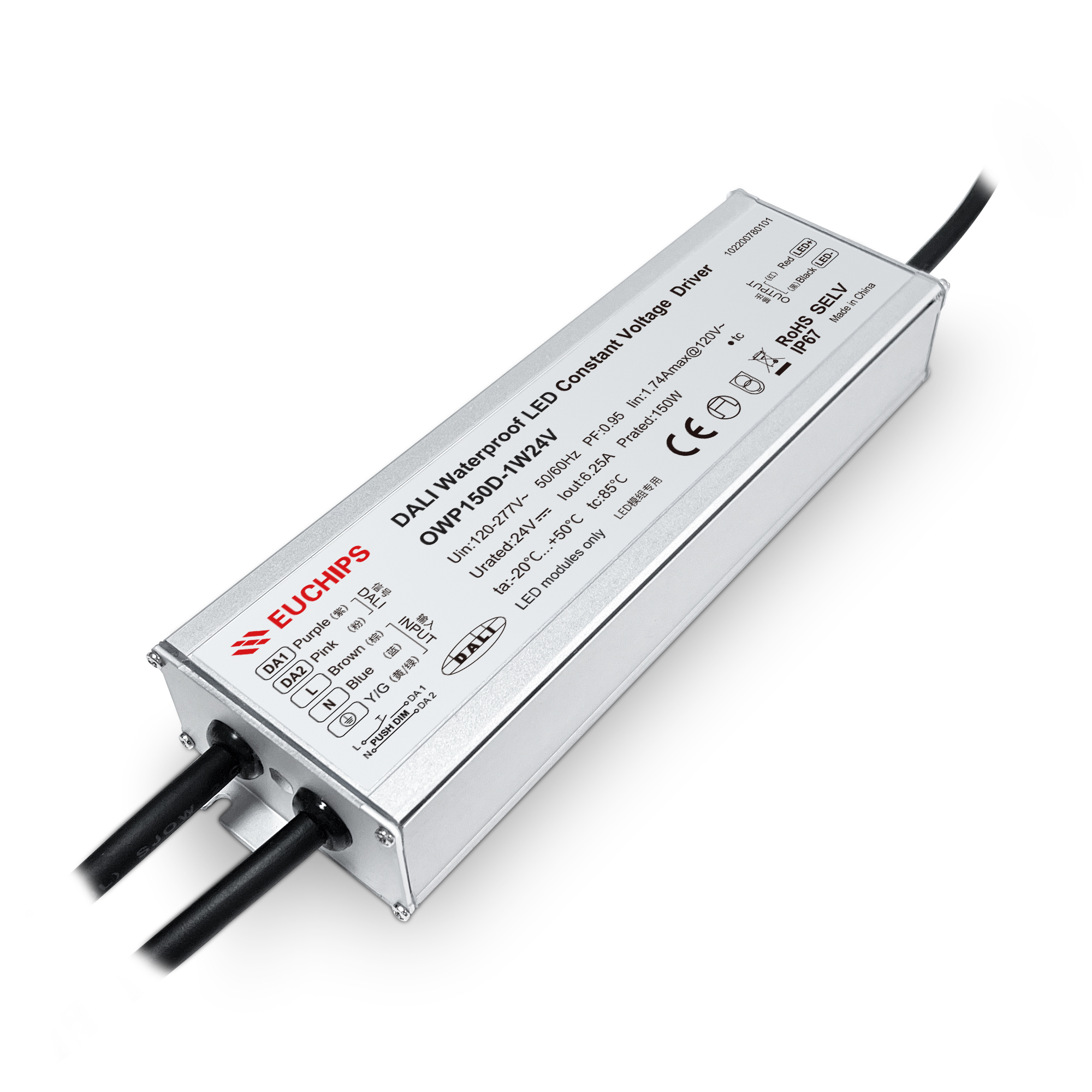

150W 24VDC 恒壓DALI調光電源OWP150D-1W24V
輸入電壓:120-277VAC
輸出電流:6.25*1CH
輸出電壓:24VDC
輸出功率:150W
型號：OWP150D-1W24V
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
概述
OWP150D-1W24V是一款可提供恒壓輸出的調光驅動器符合DALI標準協議IEC62386.
用DALI主控/Touch DIM(PushDIM)開關調光，曲線平滑、無閃爍。
產品特點
·單通道恒壓直流24V輸出
·內置主動PFC功能
·遵循DALI協議標準 IEC62386-207
·支持Touch DIM(Push DIM)功能
·超薄設計, 防水等級IP67
·調光平滑無閃爍
·保護：防雷, 短路保護, 過載保護, 過流保護
·適用于LED恒壓燈具 , 如LED模組, 燈帶, 燈條等
技術參數
|
產品型號 |
OWP150D-1W24V |
|
|
輸入 |
效率
|
≥88%@230VAC, 滿載 |
|
電壓 |
120VAC-277VAC |
|
|
頻率 |
50~60Hz
|
|
|
功率因素 |
≥0.95@230VAC, 滿載 |
|
|
THD
|
<10%@230VAC, 滿載 |
|
|
電流 |
0.98Amax@230VAC 1.74Amax@120V
|
|
|
浪涌電流 |
冷啟動63A@230VAC 240us |
|
|
待機功耗 |
≤0.5W@230VAC |
|
|
空載功耗 |
≤0.5W@230VAC
|
|
|
啟動延時 |
≤ 0.75 s, at230Vac (當光線亮起) |
|
|
輸出 |
直流電壓 |
24VDC |
|
額定電流 |
6.25A |
|
|
額定功率 |
150W |
|
|
電壓精度 |
±5% |
|
|
紋波電壓 |
±3% |
|
|
通道 |
1
|
|
|
保護 |
短路 |
短路無輸出，排除故障輸出正常 |
|
過流 |
降低電流打嗝保護，排除故障輸出正常 |
|
|
過載 |
降低電流打嗝保護，排除故障輸出正常 |
|
|
安全與 電磁兼容 |
雷涌 |
L-N 6000VAC L-N-PG 10000VAC |
|
耐受電壓 |
I/P-O/P:3750VAC/5mA I/P-PG:1500VAC/5mA O/P-PG:500VAC/5mA |
|
|
安全標準 |
EN61347, GB19510 |
|
|
電磁干擾 |
EN55015, EN61000-3-2 GB17743 GB17625.2 |
|
|
電磁抗擾度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 GB17626.2.3.4.5.6.8.11 |
|
|
功能 |
調光模式 |
DALI |
|
調光范圍 |
0.1%-100%
|
|
|
調光曲線 |
對數 |
|
|
頻閃 |
無頻閃 |
|
|
其它 |
工作溫度 |
-20℃~+50℃@230VAC輸入，-20℃~+40℃@120VAC輸入 |
|
儲存溫度 ，濕度 |
-40℃~85℃,20-90%RH
|
|
|
Tc
|
85℃
|
|
|
材質 |
金屬 |
|
|
防水等級 |
IP67
|
|
|
壽命 |
50,000h@tc:80℃ |
|
|
質保 |
5年 |
|
|
開關次數 |
>25,000次 |
|
|
箱重尺寸 |
凈重: --g±5%/個; 20個/箱; --kg±5%/箱; 外箱尺寸: 347*233*214mm(長*寬*高) |
|
|
產品尺寸 |
210*64*33毫米(長*寬*高) |
|
Touch DIM使用說明
a）長按touch DIM 8s以上，切換為touch DIM模式。
b）短按(< 0.5 s)控制燈具開關。
c）長按Touch DIM 開關 (>0.5秒) 進行燈具的亮度調節，光是調亮還是調暗，隨著每次按壓的開關變化而變換。
d）雙擊Touch DIM 開關（<0.3秒），連接的所有燈具將達到最亮狀態。
e）亮度調節范圍為5%-100%。
f）連續點擊三次Touch DIM開關，進入色溫調節模式，長按調節色溫，其它任意操作降退出色溫模式。
g）具有斷電記憶功能，重新上電將恢復到上一次斷電的狀態。
-
