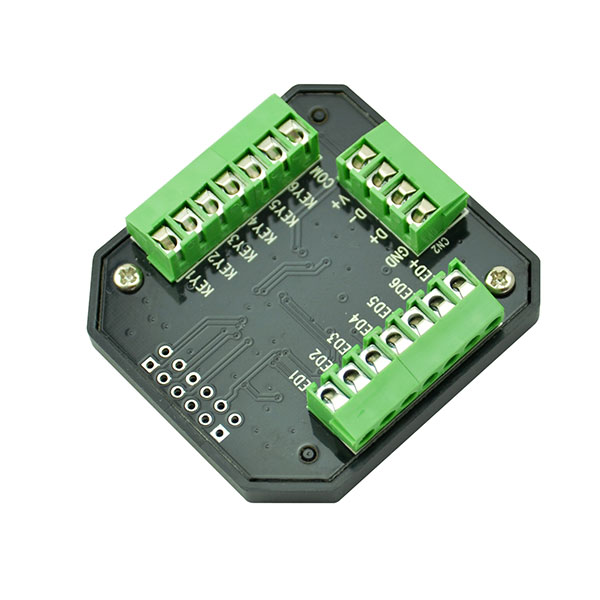

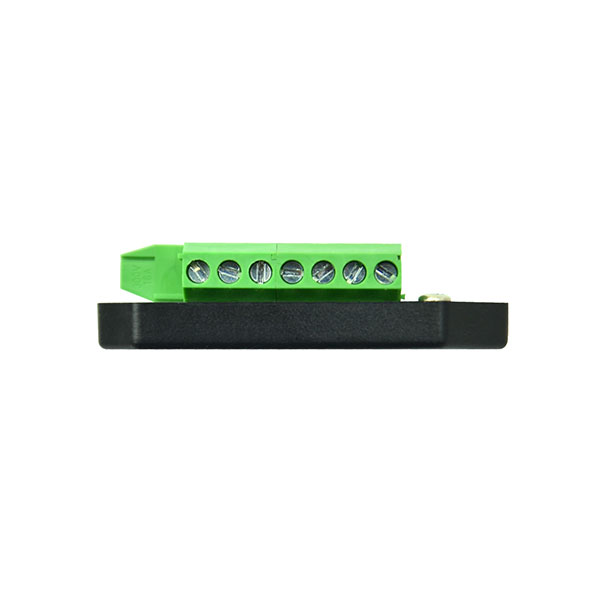

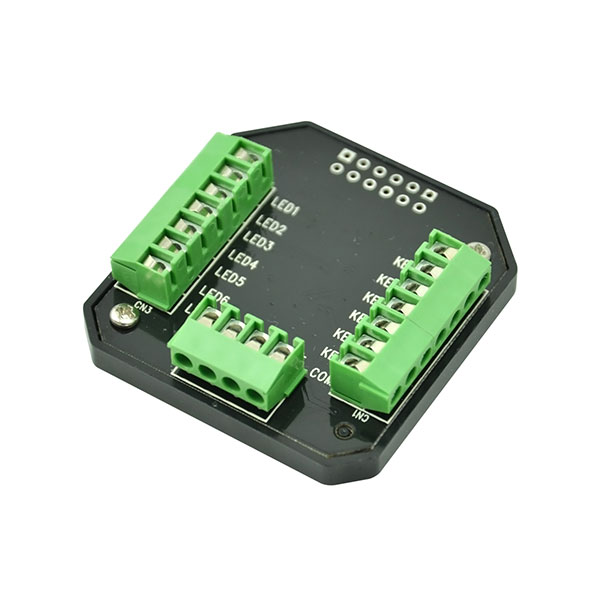

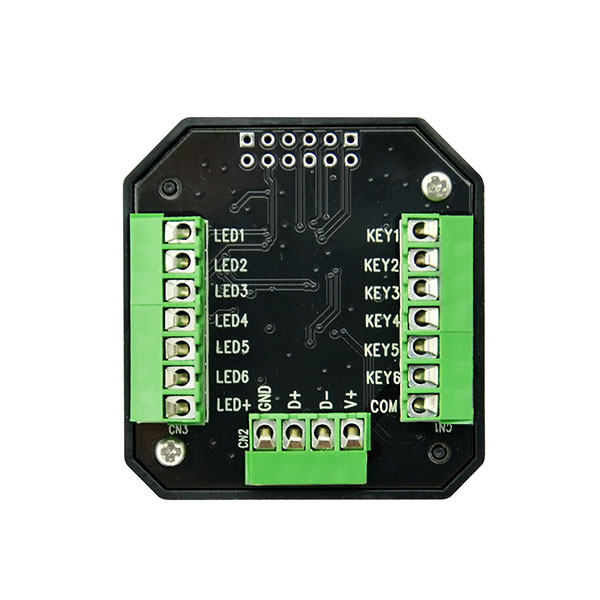

可編程觸點接入模塊-EUK06
輸入電壓：EU-BUS系統供電
通訊協議：EU-BUS
外接干觸點信號：最大6個
外接背光燈數：最大6個（共陽極輸出）
設備尺寸：44*46*14mm（長*寬*高）
包裝尺寸：53*53*21mm（長*寬*高）
毛重量：20g
工作溫度：-20℃ ~+50℃
產品型號：EUK06
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
可編程觸點接入模塊-EUK06產品詳情
產品特點
● 支持我公司自主研發的EU-BUS協議● 可外接六路干觸點信號
● 可外接6個LED燈以作為按鍵的背光指示燈
● 可以方便靈活的編輯各個接入口的功能
● 總線供電，不需外加電源
● 體積小巧，便于安裝到電氣盒內
產品參數
|
名稱 |
參數 |
|
輸入電壓 |
EU-BUS系統供電 |
|
通訊協議 |
EU-BUS |
|
外接干觸點信號 |
最大6個 |
|
外接背光燈數 |
最大6個（共陽極輸出） |
|
設備尺寸 |
44*46*14mm（長*寬*高） |
|
包裝尺寸 |
53*53*21mm（長*寬*高） |
|
毛重量 |
20g |
|
工作溫度 |
-20℃ ~+50℃ |
產品功能簡介
EUK06主要用于面板、機械按鍵、觸點等接入EU-BUS系統，通過EUK06可以方便靈活地組合不同的控制端接入EU-BUS系統，并且具有二次編程功能，用戶可以在EUCHIPS9上位機軟件上自定義各個接入口的功能，以實現不同的用戶需求。

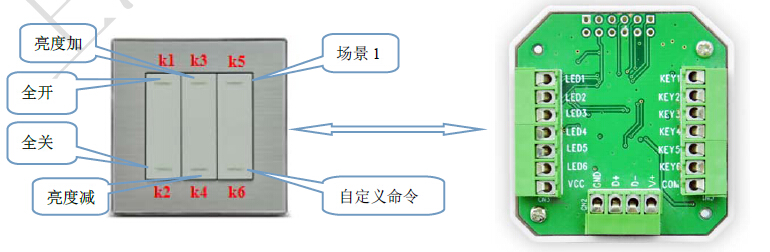

例如，我們可以編輯下圖中定義的面板功能
EUK06外接一個6鍵復位面板，并且每個按鍵均帶一個LED燈，當按下按鍵執行命令時，若LED亮，則認為本次操作有效，反之，則無效。我們可以通過軟件編輯面板：
按下“K1”打開接入系統的所有燈具
按下“K2”關閉接入系統的所有燈具
按下“K3”燈具亮度增加
按下“K4”燈具亮度減小
按下“K5”觸發“場景1”
按下“K6”觸發用戶自己定義的功能
我們也可以編輯為：
按下“K1”打開組1的燈具
按下“K2”打開組2的燈具
按下“K3”組1亮度增加，按鍵釋放后停在當前亮度
按下“K4”組1亮度減小，按鍵釋放后停在當前亮度
按下“K5”觸發區域1中的組1
按下“K6”觸發區域2中的組1
該接入模塊組合成的面板，不僅可以靈活編輯和修改各個按鍵的功能，還能在EU-BUS系統中實現跨區域控制以及跨區域聯動。能有效地滿足用戶在酒店、別墅、學校、會議室等場所的功能需求。
-
