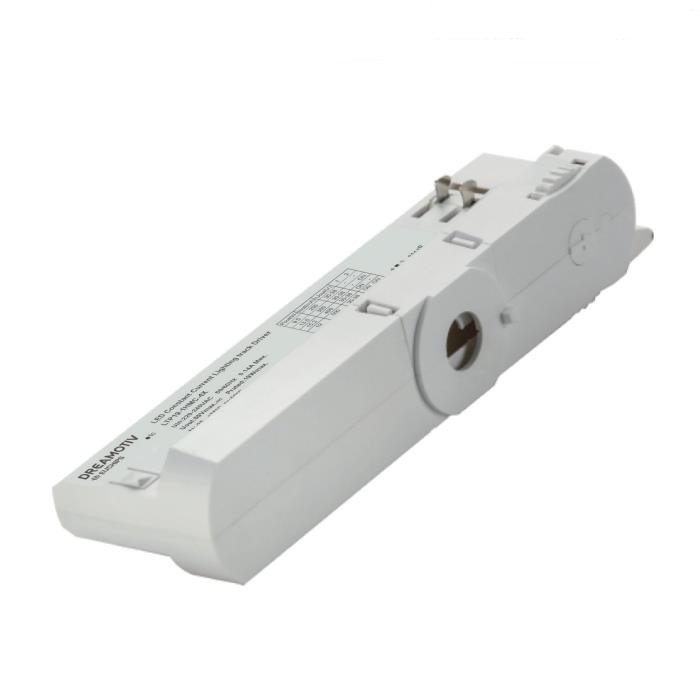

19W 250-500mA 非調光LED恒流驅動器LTP19-1HMC-4X-B W G
輸入電壓：220-240VAC
輸出電流：250-500mA
輸出電壓：30-38VDC
輸出功率：19W
頻率：50/60Hz
效率(典型)：92%
產品型號：LTP19-1HMC-4X-B W G
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
產品特點
●恒流導軌一體電源，高P無頻閃
●高效率，滿載效率≧92%
●適配強，可適配國內、外常見的導軌條
●有固定電流及撥碼調電流兩個系列，輸出電流范圍250/350/400/500mA
●適用于LED照明
●防護等級ClassII，質保5年
技術參數
|
型號 |
LTP19-1HMC-4X-B LTP19-1HMC-4X-W LTP19-1HMC-4X-G |
|
|
輸入 |
效率 |
≥92%@220VAC, 36V |
|
額定輸入電壓 |
220VAC-240VAC |
|
|
輸入電壓范圍 |
198-264 VAC |
|
|
直流輸入電壓范圍 |
180 -280VDC |
|
|
頻率 |
50/60Hz |
|
|
功率 |
≤20.6W (230VAC, 滿載) |
|
|
PF |
≥0.9 (230VAC, 滿載) |
|
|
THD |
≤20% (230VAC, 滿載) |
|
|
輸入電流 |
≤0.14A (230VAC, 滿載) |
|
|
空載功耗 |
≤0.5W @230VAC |
|
|
浪涌電流 |
≤15A/180us (230VAC，滿載) |
|
|
交流電流(max) |
0.20Amax@230VAC |
|
|
10A斷路器接線數 16A斷路器接線數 20A斷路器接線數 |
18pcs/A型 ;30pcs/B型 ; 50pcs/C型 @ 230Vac 28pcs/A型;48pcs/B型 ; 81pcs/C型 @ 230Vac 32pcs/A型;60pcs/B型 ; 101pcs/C型 @ 230Vac |
|
|
輸出 |
電流(mA)/電壓 (VDC) 功率(W) |
250mA/ 30-38V/ 7.5-9.5W 350mA/ 30-38V/ 10.5-13.3W 400mA/ 30-38V/ 12-15.2W 500mA/ 30-38V/ 15-19W |
|
空載電壓 |
59VDC Max. |
|
|
紋波電流(< 120 Hz) |
±3% (Imax-Imin)/(Imax+Imin) |
|
|
PstLM |
≤1 |
|
|
SVM |
≤0.4 |
|
|
電流精度 |
±5% |
|
|
啟動延時 |
≤0.5S (230VAC，full load) |
|
|
保護 |
短路保護 |
自動恢復 |
|
過載保護 |
自動恢復 |
|
|
空載保護 |
自動恢復 |
|
|
絕緣電壓 |
3000V 5mA 60S 之間 P-S |
|
|
絕緣電阻 |
>100M ohm @ 500VDC |
|
|
漏電流 |
< 700μA, I/P to O/P or I/P to PE @230V input |
|
|
標準 |
安全標準 |
EN61347-1:2015/A1:2021; EN61347-2-13:2014/A1:2017; |
|
性能標準 |
EN62384 |
|
|
浪涌 |
L-N/2KV |
|
|
環境 |
工作溫度 |
-25…+35℃ |
|
儲存溫度 |
-35….+70℃ |
|
|
外殼溫度 |
50℃ |
|
|
濕度 |
10%. 90%RH |
|
|
大氣壓強 |
86-108KPa |
|
|
安裝 |
連接方式 |
推入式端子 |
|
安裝方式 |
獨立式 |
|
|
輸出線徑 |
0.5-1.52 |
|
|
尺寸 |
155*31.1* 42.3mm (L*W* H) |
|
|
其他 |
RoHS |
遵守 2011/65/EU |
|
壽命 |
50000h tc=50℃ |
|
|
質保 |
5yearsF.R. <10000ppm |
|
|
備注 |
1.所有參數無特別說明，均在輸入電壓230VAC/50Hz和25℃的環境溫度下測得。 2. LED 電源作為整燈中的一個零部件與終端設備結合使用，因EMC 性能受LED燈具以及走線的影響,終端設備制造商需對整套裝置重新進行EMC確認。 |
|
-
