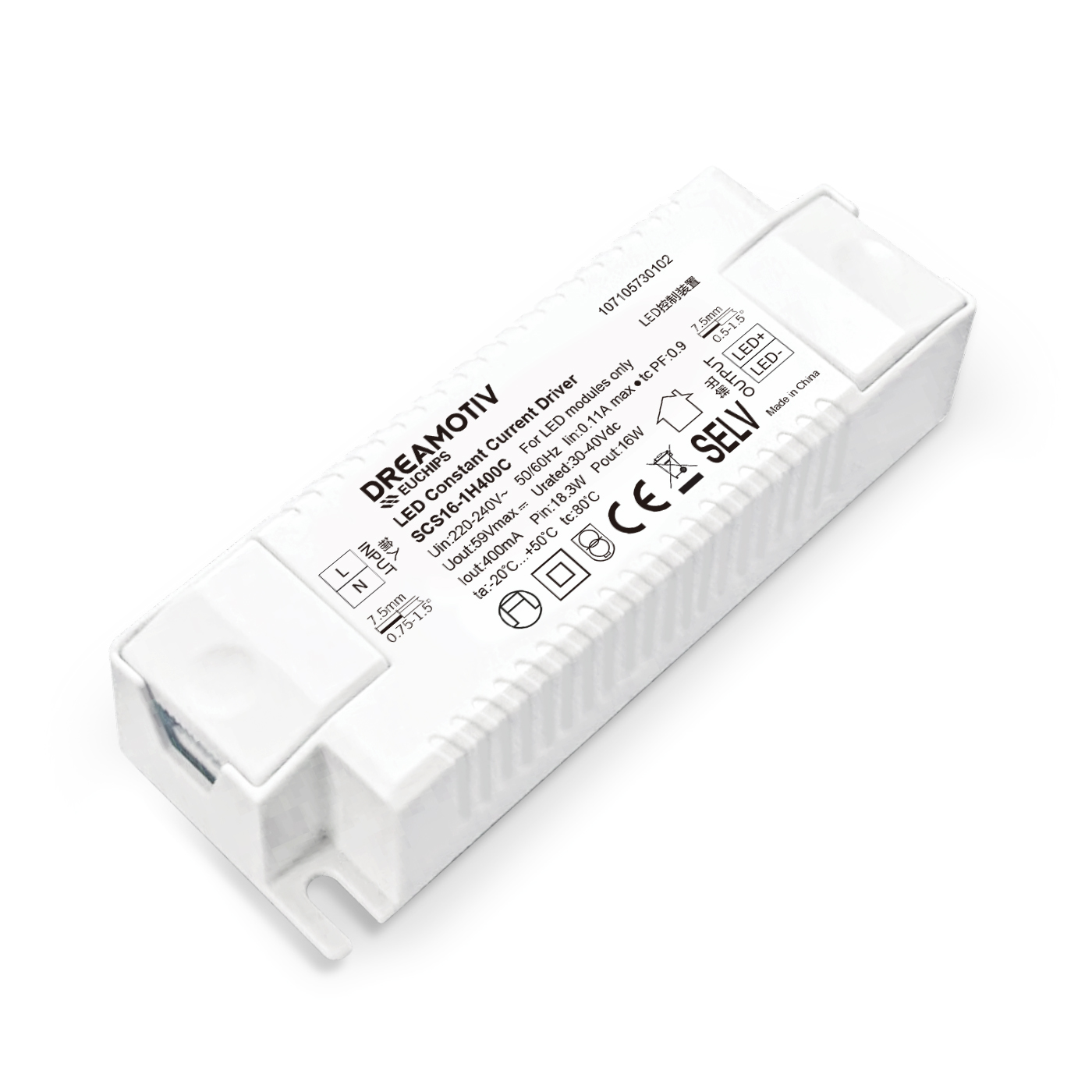

SCS16-1H400C是一款16W恒流LED驅動器, 輸出電流400mA,外殼兩側端蓋殼拆卸，獨立式和內置式可切換。
產品特點
·單通道恒流輸出
·短路、過載、過壓保護，V0級阻燃外殼
·效率高達
·端蓋殼拆卸設計，便于安裝狹窄空間內
·空載功耗
·壽命50,000小時，5年質保
·防護等級IP20，適用于室內ⅡⅢ類燈具
技術參數
|
產品型號 |
SCS16-1H400C |
|||||
|
輸入 |
輸入電壓 |
198VAC-264VAC |
||||
|
頻率范圍 |
50/60Hz |
|||||
|
輸入電流 |
0.11Amax@230VAC |
|||||
|
功率因數 |
>0.9@230VAC, 滿載 |
|||||
|
效率 |
92%@230VAC, 滿載 |
|||||
|
諧波THD |
<15%@230VAC, 滿載 |
|||||
|
待機功耗 |
<0.5W |
|||||
|
空載功耗 |
<0.5W |
|||||
|
浪涌電流 |
冷啟動, 19A@230VAC 50us |
|||||
|
輸出 |
輸出電壓 |
30-40VDC |
||||
|
|
|
|||||
|
輸出電流精度 |
±5% |
|||||
|
輸出功率范圍 |
11.4-16.8W |
|||||
|
線性調整率 |
±3% |
|||||
|
負載調整率 |
±3% @滿載 |
|||||
|
啟動延時 |
0.5s, @230Vac(當燈光開始亮起) |
|||||
|
保護 |
短路保護 |
打嗝，排除故障后自恢復 |
||||
|
過壓保護 |
排除故障后自恢復 |
|||||
|
過載保護 |
將輸出功率限制在額定功率的 110%-150% |
|||||
|
安規與 電磁兼容 |
雷擊浪涌 |
L-N:1KV |
||||
|
耐壓標準 |
I/P-O/P: 3750VAC/1min/5mA |
|||||
|
安全規范 |
CCC |
(中國) GB19510.1，GB19510.14 |
TUV |
(德國) |
EN61347-1，EN61347-2-13，EN62493 |
|
|
CB |
(CB成員國) IEC61347-1，IEC61347-2-13 |
CE |
(歐盟) |
EN61347-1，EN61347-2-13，EN62384 |
||
|
RCM |
(澳洲) AS 61347-1，AS 61347-2-13 |
EMEC |
(歐洲) |
EN61347-1，EN61347-2-13，EN62384 |
||
|
電磁兼容 |
CCC |
(中國) GB/T17743，GB17625.1 |
BIS |
(印度) |
IS15885 |
|
|
CE |
(歐盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
KC |
(韓國) |
K00032 KN61000-3-2 KN61000-3-3 |
||
|
RCM |
(澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
UKCA |
(英國) |
BS EN61347-1，BS EN61347-2-13，BS EN62384 |
||
|
EMC抗擾度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|||||
|
環境 |
工作溫度 |
-20℃~50℃ |
||||
|
儲存溫度 |
-40℃~85℃ |
|||||
|
儲存??度 |
20-90%RH (無凝露) |
|||||
|
其他 |
RoHS |
遵守 2015/863/EU |
|
tc |
80℃ |
|
|
材質 |
PC |
|
|
防水等級 |
IP20 |
|
|
壽命 |
50,000小時@tc:80℃ |
|
|
質保 |
5年 |
|
|
開關周期 |
25,000次 |
|
|
裸機尺寸 |
115*41*28mm(長*寬*高) |
|
|
包裝尺寸(重量) |
凈重: 90g±5%/PCS; 100PCS/Carton; 9.5kg±5%/箱; 外箱尺寸: 475*220*165mm(長*寬*高) |
|
|
噪音 |
安靜環境下，30-50cm以外無噪音 |
|
|
符合認證 |
CB, CE, CCC, BIS, KC, RCM, UKCA |
|
|
輸入線材 |
0.75. 1.5mm2 (線材外徑: Max:7mm, Min3mm) |
|
|
輸出線材 |
0.5. 1.5mm2 (線材外徑: Max:7mm, Min2mm) |
|
|
備注 |
全部參數無特別說明，均在輸入電壓230VAC/50Hz和25℃的環境溫度下測得。 |
|
