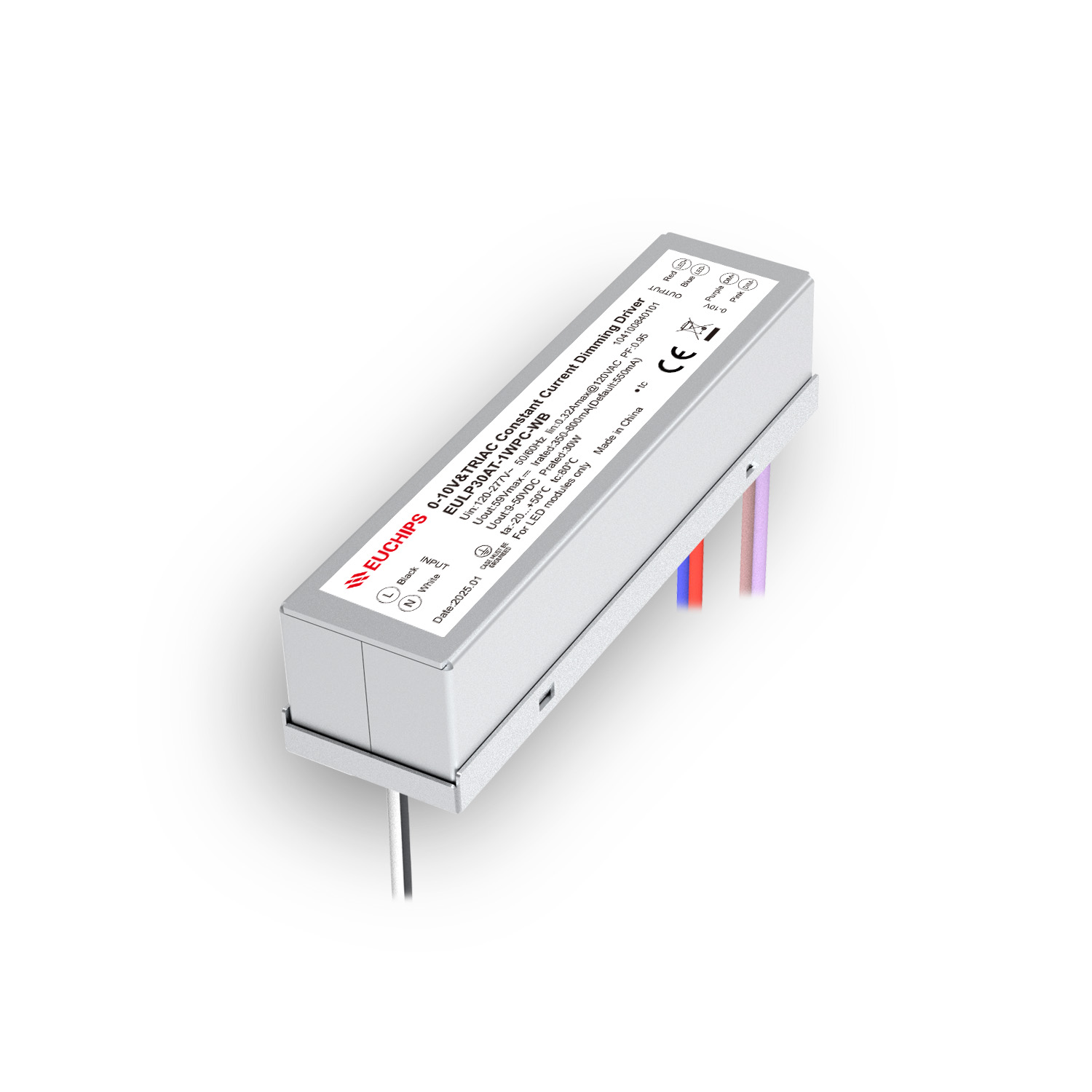

30W 350-800mA 0-10V&可控硅恒流調光電源EULP30AT-1WPC-WB
輸出通道：1
輸出電流：350-800mA
輸出功率：30W
輸入電壓：120-277VAC
頻率：50/60Hz
效率：85%@230VAC,滿載
功率因數：＞0.98@120VAC,滿載
產品型號：EULP30AT-1WPC-WB
- 產(chan)品詳細
- 需求(qiu)訂購(gou)
- 規格(ge)書下(xia)載
- 認(ren)證下載
產品詳情
概述
EULP30AT-1WPC-WB是一款可以用于室內的恒壓輸出LED調光驅動器。這款驅動器支持前沿切相和后沿切相調光器，0-10V有源信號， 實現平滑調光的效果。
產品特點
?單通道輸出，輸出電流可通過軟件選擇。
?支持TRIAC（前沿）/ELV（后沿）和0?10V調光
?僅在120 Vac下進行TRIAC和ELV調光
?Class 2電源
?保護：過載、過壓、短路保護
?適(shi)用于室(shi)內LED照(zhao)明應用
技術參數
|
產品型號 |
EULP30AT-1WPC-WB |
|
|
輸入(ru) |
效率(典(dian)型) |
≥85%@120VAC, ≥84%@277VAC, 滿載 |
|
頻率 |
50-60Hz |
|
|
電壓 |
120VAC-277VAC |
|
|
功率因數(shu)(典型) |
0.98@120VAC, 0.9@277VAC, 滿(man)載 |
|
|
THD(滿載) |
≤10%@120VAC, 15%@277VAC, 滿載 |
|
|
電(dian)流 |
0.32Amax@120VAC, 0.15A@277VAC |
|
|
浪涌電(dian)流 |
冷(leng)啟動, 10A@120VAC 100us, 21A@277VAC 100us |
|
|
待機功耗 |
≤2W |
|
|
空載功耗 |
≤2W, ≤2.2W@277VAC |
|
|
輸出 |
電(dian)流 |
350-800mA (默認(ren)電(dian)流(liu): 550mA) |
|
電壓 |
9-50V *(可控硅(gui)調光(guang)20V以上調光效果(guo)更佳) |
|
|
功率(lv) |
30W *(可(ke)控硅調光(guang)帶載(zai)7W以上(shang)調光效果更佳) |
|
|
通道(dao) |
1 |
|
|
空載輸出(chu)電(dian)壓 |
59V Max |
|
|
電流精度 |
±5% (*350mA ±7%) |
|
|
低頻(pin)紋波電流(liu)(<120Hz) |
<3% |
|
|
保(bao)護 |
過載保(bao)護 |
降電流保護，排除故(gu)障后恢復(fu)正(zheng)常 |
|
過壓保護 |
降(jiang)電流(liu)保(bao)護，排除故障后(hou)恢復正常 |
|
|
短路保護(hu) |
無輸出, 移除故障后自恢復 |
|
|
安全與 電(dian)磁兼容 |
浪涌(yong) |
L-N:2.5KV (ANSI/IEEE C62.41.1-2002 & c62.41.2-2002 A類, 2.5 kV 振鈴(ling)波(bo)) |
|
耐受電壓 |
I/P-O/P: 2000Vac/1min/<5mA, I/P-PG:1500Vac/1min/<5mA, O/P-PG: 500Vac/1min/<5mA, O/P-DIM( Signal port ):500Vac/1min/<5mA |
|
|
安全標準 |
UL8750/UL1310/CSA25013,CSA class P |
|
|
電磁(ci)兼容 |
EN55015,EN61000-3-2 Class C,IEC61000-3-3 |
|
|
EMC電磁抗(kang)擾度 |
FCC class B(120V)/class A(277V) |
|
|
功能 |
調(diao)光模式 |
0-10V, TRIAC/ELV(@120VAC 60Hz) |
|
調光范圍 |
1%-100% |
|
|
調光曲線 |
0-10V: (線性) TRIAC/ELV: (線性(xing)) |
|
|
頻閃(shan) |
無頻(pin)閃 |
|
|
其它 |
防(fang)水等級 |
IP20 |
|
工作環境溫度 |
(-20~+50) ℃ [-4°F~122°F] |
|
|
相對??度 |
20~90% RH |
|
|
tc |
80℃ [ 176°F ] |
|
|
壽(shou)命 |
50,000h@tc:80℃[ 176°F ] |
|
|
質保 |
5年 |
|
|
開關機次(ci)數 |
>25,000 次(ci) |
|
|
材(cai)料 |
金屬 |
|
|
產品尺寸 |
105*28*25mm (4.13*1.1*0.98 英寸)(長*寬*高) |
|
|
包裝信息 |
凈重: 150g(0.33 lb)±5%/個; 75個/箱; 11.75kg(25.9 Ib)±5%/箱; 外(wai)箱尺寸: 358x203x184mm(14.1*8.0*7.24 Inch)(L*W*H) |
|
-
