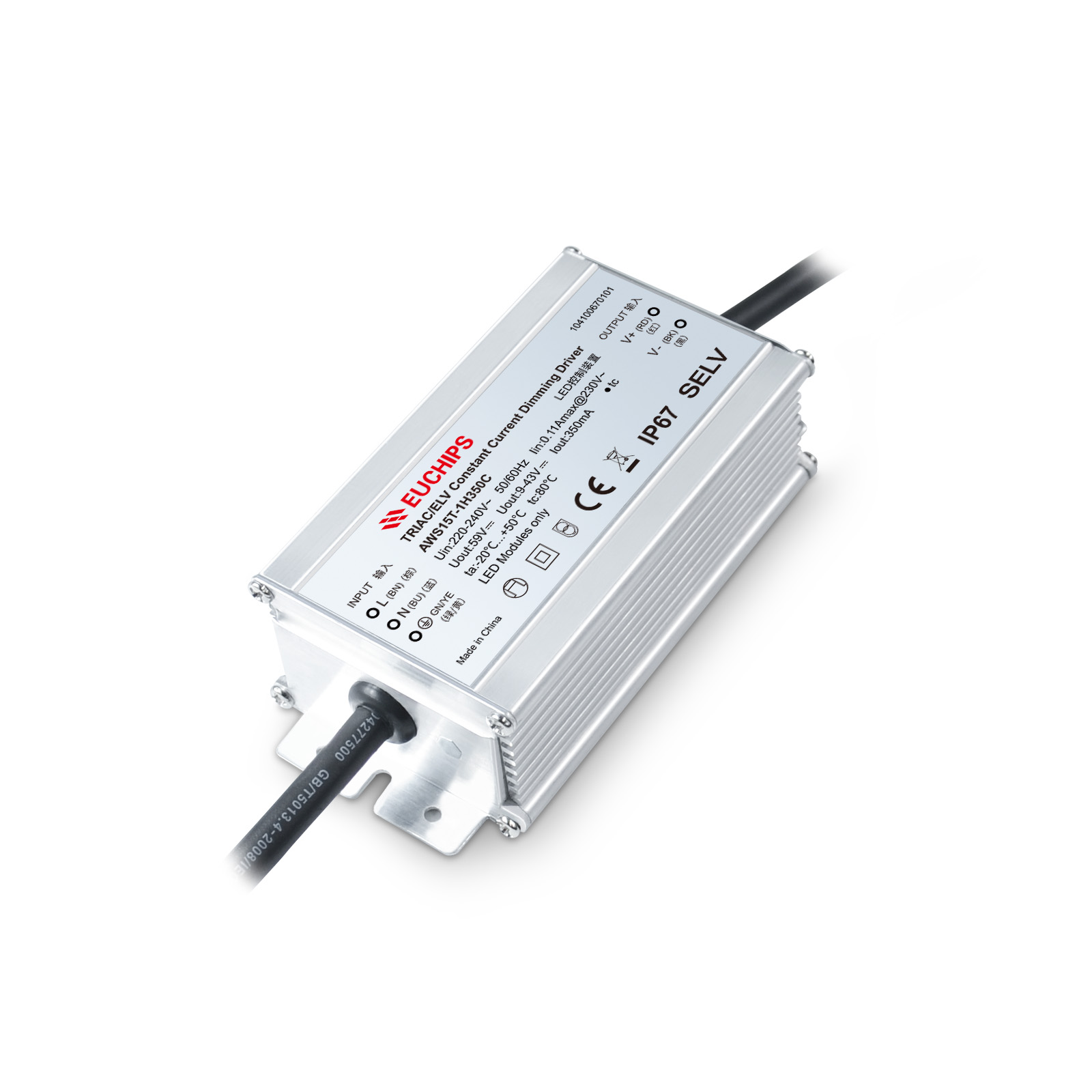

15W 350mA 可控硅恒流調光電源AWS15T-1H350
輸出電流：350mA
輸出電壓：9-43VDC
輸出功率：15W
通道數：1
輸入電壓：220-240VAC
型號：AWS15T-1H350C
- 產品詳細
- 需求訂購
- 規(gui)格書下載
- 認證下(xia)載
恒流調光電源-AWS15T-1H350產品詳(xiang)情
產品特點
·單通道恒流輸出，最大輸出電流350mA
·支持三合一調光（0-10V有源信號，可調電阻，PWM信號）
·短路、過載、過壓保護，V0級阻燃外殼
·調光范圍3%-100%調光，調光平滑無階梯感無頻閃
·內置PFC芯片，提高能源利用率，減少對電網的污染
·待機和空載功耗≤0.5W，符合歐盟ERP能效標準
·可定制調光曲線 筒燈
·長條外形設計，便于安裝狹窄空間內
·壽命50，000小時，5年質保
·防護等(deng)級IP20，適用于室內ⅠⅡⅢ類(lei)燈具
技術參數
|
產品型(xing)號 |
AWS15T-1H350C |
|
|
輸入 |
輸入(ru)電壓 |
220VAC-240VAC |
|
頻率范圍(wei) |
50/60Hz |
|
|
輸入電流 |
0.11Amax@230VAC |
|
|
功(gong)率因數 |
0.9@230VAC, 滿(man)載 |
|
|
效(xiao)率 |
79%@230VAC, 滿載 |
|
|
諧波THD |
20%@230VAC, 滿載 |
|
|
空載功耗 |
<2.5W |
|
|
浪涌電流(liu) |
冷啟動, 0.71A@230VAC 360us |
|
|
輸出 |
輸出電壓 |
9-43VDC |
|
空載(zai)輸出(chu)電壓 |
59VDC |
|
|
輸出電流(liu) |
350mA |
|
|
輸出電流精度(du) |
±5% |
|
|
輸出功率(lv) |
15W Max. |
|
|
輸出功率范圍 |
3.15W~15W |
|
|
PstLM |
≤1 |
|
|
SVM |
≤0.4 |
|
|
PWM調光(guang)頻率 |
20KHz |
|
|
線(xian)性調整率 |
±1% @滿載 |
|
|
負載(zai)調(diao)整率(lv) |
±3% @滿載 |
|
|
啟動延時(shi) |
≤1s, at230Vac(當燈光開始(shi)亮起) |
|
|
功(gong)能(neng) |
調(diao)光方式 |
可控硅 |
|
調光范圍 |
3%-100% 變暗直至(zhi)關閉 |
|
|
調光曲線 |
對數 |
|
|
頻閃 |
無頻閃 |
|
|
保護 |
短(duan)路保護 |
打嗝，排除故障后(hou)自恢(hui)復(fu) |
|
過壓保護 |
打嗝，排(pai)除故障后(hou)自恢復 |
|
|
過載保護 |
負(fu)載(zai)功(gong)率≥130%保護；電(dian)流(liu)下(xia)降，排除故(gu)障輸出正常 |
|
|
過流保護 |
/ |
|
|
過溫保護 |
/ |
|
|
安規與 電磁兼容(rong) |
雷擊浪涌 |
L-N:1KV L-PG:3KV N-PG:3KV |
|
耐壓標準(zhun) |
I/P-O/P: 3750VAC/1min/5mA I/P-PG:1500Vac/1min/<5mA O/P-PG:500Vac/1min/<5mA |
|
|
安全規范 |
CCC (中國) GB19510.1，GB19510.14 TUV (德國) EN61347-1，EN61347-2-13，EN62493 |
|
|
CB (CB成員國) IEC61347-1，IEC61347-2-13 CE (歐(ou)盟(meng)) EN61347-1，EN61347-2-13，EN62384 |
||
|
RCM (澳洲(zhou)) AS 61347-1，AS 61347-2-13 ENEC (歐(ou)洲) EN61347-1，EN61347-2-13，EN62384 |
||
|
電磁(ci)兼容 |
CCC (中國) GB/T17743，GB17625.1 |
|
|
CE (歐(ou)盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
RCM (澳洲(zhou)) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
EMC抗擾度(du) |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|
|
環境 |
工作溫(wen)度 |
-20℃~50℃ |
|
儲存溫度 |
-40℃~90℃ |
|
|
儲存(cun)??度(du) |
20-90%RH (無(wu)凝露(lu)) |
|
|
其(qi)他 |
RoHS |
遵守(shou) 2011/65/EU |
|
tc |
80℃ |
|
|
材質(zhi) |
金屬 |
|
|
防水等級 |
IP67 |
|
|
壽命 |
50,000小時(shi)@tc:80℃ |
|
|
質保 |
5年(nian) |
|
|
開(kai)關周期 |
25,000次 |
|
|
裸機尺寸 |
115*55*35mm（長*寬*高） |
|
|
包裝尺寸(cun)(重量) |
凈重: 348g±5%/PCS; 40PCS/Carton; 14.4kg±5%/箱; 外(wai)箱尺寸: 305*264*164mm(長*寬*高) |
|
|
噪音 |
安(an)靜環(huan)境下，100cm以外(wai)無(wu)噪音(yin) |
|
|
備注(zhu) |
全部(bu)參數無特別(bie)說(shuo)明，均在輸入(ru)電壓230VAC/50Hz和(he)25℃的環境溫(wen)度下測得。 |
|
-
