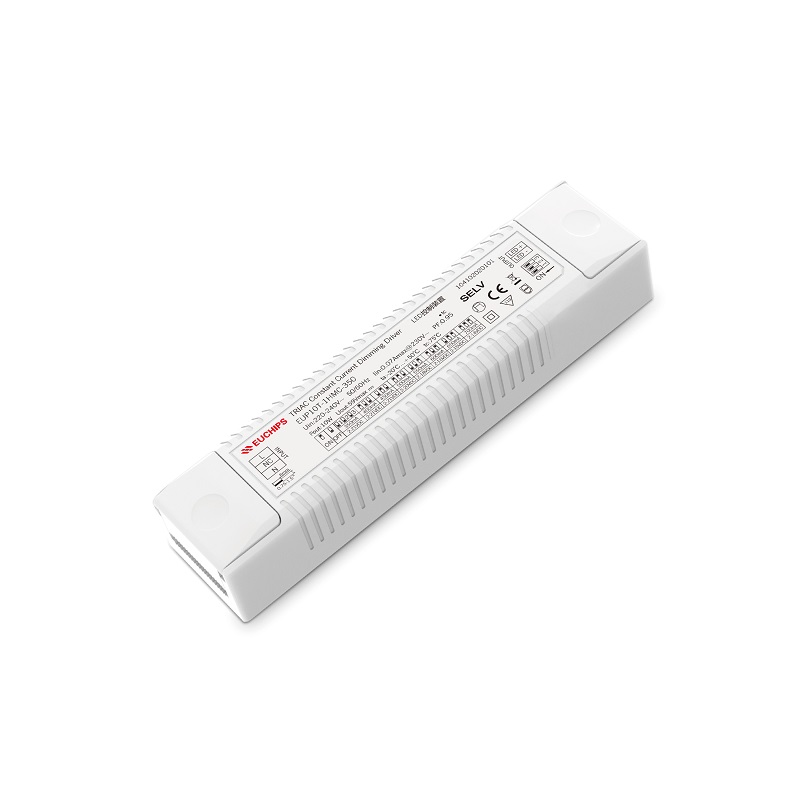

10w 350-700mA 可控硅恒流調光電源EUP10T-1HMC-350
輸入電壓：220-240V
輸出電壓：2-21V
輸出電流:350-700mA
型號：EUP10T-1HMC-350
- 產(chan)品詳(xiang)細
- 需求訂購
- 規(gui)格書下(xia)載
- 認證下(xia)載
· 單道恒流輸出，多級電流可選
· 支持前沿/后沿切相調光
· 短路、過載、過壓、V0級阻燃外殼
· 高電壓輸入：220VAC ~ 240VAC
· 防護等級IP20，適用于室內ⅠⅡⅢ類燈具
· 調光范圍1%-100%調光，調光平滑無階梯感無頻閃
· 內置PFC芯片，提高能源利用率，減少污染
· 壽命50,000小時，5年質保
· 適用(yong)于LED室內燈具,比如筒燈，面(mian)板燈等
技術參數
|
產品(pin)型(xing)號 |
EUP10T-1HMC-350 |
||
|
輸(shu)入(ru) |
輸(shu)入電壓 |
220VAC-240VAC |
|
|
頻率(lv)范圍 |
50/60Hz |
||
|
輸入電流(liu) |
0.07Amax@230VAC |
||
|
功率因數 |
0.95@230VAC, 滿載 |
||
|
效率(lv) |
77%@230VAC, 滿載 |
||
|
諧波(bo)THD |
10%@230VAC, 滿載 |
||
|
待機(ji)功耗 |
<1.5W |
||
|
空(kong)載功耗(hao) |
<1.5W |
||
|
浪涌(yong)電(dian)流 |
冷(leng)啟動, 4.5A@230VAC 16.8us |
||
|
輸出(chu) |
輸(shu)出電壓 |
350mA/2-21VDC/7.35W 450mA/2-21VDC/9.45W 550mA/2-18VDC/9.9W 650mA/2-15VDC/9.75W 400mA/2-21VDC/8.4W 500mA/2-20VDC/10W 600mA/2-16VDC/9.6W 700mA/2-14VDC/9.8W |
|
|
輸出電(dian)流 |
|||
|
輸出功率 |
|||
|
輸出電(dian)流精度 |
±5% (200mA以下精度(du)±7%) |
||
|
紋波電流 |
±3% |
電流選擇表
備注：出(chu)廠默認(ren)設置電流為(wei)350mA(1,2,3在(zai)OFF狀態(tai)) |
|
|
輸出功率范(fan)圍(wei) |
0W~10W |
||
|
PstLM |
≤1 |
||
|
SVM |
≤0.4 |
||
|
調光頻率 |
4KHz |
||
|
線性調整率 |
±1% @滿載 |
||
|
負載(zai)調整率 |
±0.5% @滿(man)載 |
||
|
啟動延時 |
0.75s, at230Vac(當燈光開始亮起) |
||
|
功能 |
調(diao)光方式 |
TRIAC |
|
|
調光范圍(wei) |
1%-100% 變暗直至關(guan)閉 |
||
|
調光曲線 |
對數 |
||
|
頻閃 |
無頻閃(shan) |
||
|
保(bao)護 |
短路(lu)保護 |
短(duan)路(lu)無輸(shu)(shu)出(chu)，排除故障(zhang)輸(shu)(shu)出(chu)正常 |
|
|
過流保護 |
/ |
||
|
過載保護(hu) |
降低電流打嗝保護，排除故障輸出正(zheng)常 |
||
|
過壓保護 |
降低電流打(da)嗝(ge)保(bao)護，排除故障輸(shu)出正常 |
||
|
過溫(wen)保護 |
/ |
||
|
安規與 電(dian)磁兼容 |
雷擊浪(lang)涌(yong) |
L-N:1KV |
|
|
耐壓(ya)標準 |
I/P-O/P: 3000VAC/1min/5mA |
||
|
安全規范 |
CCC (中國(guo)) GB19510.1，GB19510.14 TUV (德(de)國) EN61347-1，EN61347-2-13，EN62493 |
||
|
CB (CB成員(yuan)國(guo)) IEC61347-1，IEC61347-2-13 CE (歐(ou)盟) EN61347-1，EN61347-2-13，EN62384 |
|||
|
RCM (澳(ao)洲) AS 61347-1，AS 61347-2-13 EMEC (歐洲) EN61347-1，EN61347-2-13，EN62384 |
|||
|
電磁(ci)兼(jian)容 |
CCC (中國) GB/T17743，GB17625.1 |
||
|
CE (歐盟(meng)) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
|||
|
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
|||
|
EMC抗擾(rao)度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
||
|
環境 |
工作溫度 |
-20℃~50℃ |
|
儲(chu)存溫度(du) |
-40℃~85℃ |
|
|
儲(chu)存??度 |
20-90%RH (無(wu)凝露(lu)) |
|
|
其他 |
RoHS |
遵守(shou) 2011/65/EU |
|
tc |
75℃ |
|
|
材質 |
PC |
|
|
防水等(deng)級 |
IP20 |
|
|
壽(shou)命 |
50,000小(xiao)時(shi)@tc:75℃ |
|
|
質(zhi)保 |
5年 |
|
|
開關周期 |
25,000次 |
|
|
裸機尺寸(cun) |
125*29.6*22.6mm(長*寬*高) |
|
|
包裝尺寸(重(zhong)量) |
凈(jing)重: 72g±5%/PCS; 120PCS/Carton; 9.14kg±5%/箱; 外(wai)箱尺寸: 433*230*200mm(長*寬*高) |
|
|
噪音 |
安靜環境下，30-50cm以外無噪音 |
|
|
備(bei)注(zhu) |
全部參數(shu)無特(te)別說明(ming)，均(jun)在輸入(ru)電壓230VAC/50Hz和25℃的環境溫度下測得。 |
|
-
-
