全面認識DALI協議DALI系統DALI軟件
<一> DALI簡介
（1） 什么是DALI
1.DALI 是“Digital Addressable Lighting Interface 數字可尋址照明接口”的首字母縮寫
2.國際公開的照明控制通信協議
3.規定了電子鎮流器、控制單元以及各種傳感器之間的數字通訊控制方式
（2） DALI開發背景
20世紀90年代歐洲開始進行數字式熒光燈照明控制系統的開發、研究。歐洲的主要電子鎮流器生產廠家（如Halvar、Hüco、Philips、Osram、Tridonic、Trilux等）都紛紛加入到DALI標準的制定工作中。DALI 定義標準旨在建立一個結構清晰的簡單照明系統。用于室內的智能、高性能照明管理,受控對象明確為鎮流器。可以與大樓管理系統(BMS)接口，例如KNX系統。DALI通常作為建筑電器控制的一小部分，例如可通過KNX-DALI gateway整合到KNX系統，實現大范圍的照明控制。
<二> DALI協議概述
（1）DALI協議標準
DALI協議1994年列入IEC60929標準的附錄E部分， IEC60929是歐盟關于管式熒光燈及電子鎮流器的標準。俗稱為DALI V0.
1999年DALI協議成為一個獨立標準——IEC62386，俗稱為DALI V1.

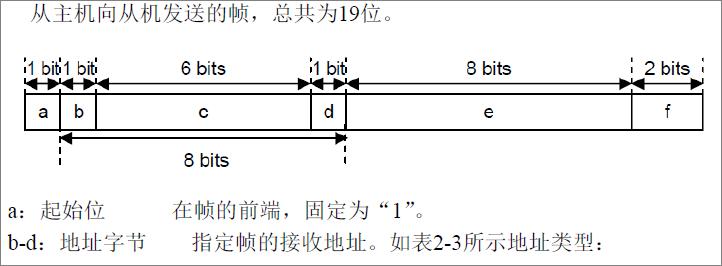

（2） DALI協議特點
1. 兩線差分信號
2. 異步串行通信,半雙工
3. 1200BPS波特率，曼切斯特編碼
4. DALI總線最大電流250mA
5. 通常總線電壓為16V

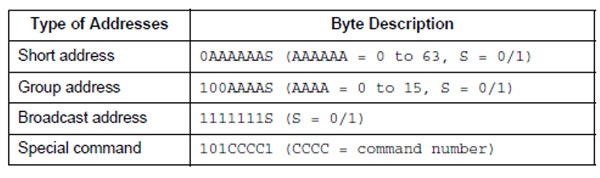

（3） 64個短地址
（4） 從機中的地址、組和場景
每個DALI從機可保存主機給它配置的各種參數，即使斷電了也仍然保存著。
燈具的地址；
組號：16位，可設置該從機屬于哪些組；
場景：可以保存16種場景，每種場景的亮度值可保存在里面；
其他等等參數。
<三> DALI系統
（1） DALI系統特性：
1. 采用主從式架構
2. 一個主機最多可掛載64個從機
3. 主機通過DALI總線控制從機并按DALI協議進行通訊
4. 每個從機都可被單獨尋址
5. 每個從機可存儲16種燈光場景
6. 同一個從機可編在1組或多組，最大編組數為16個

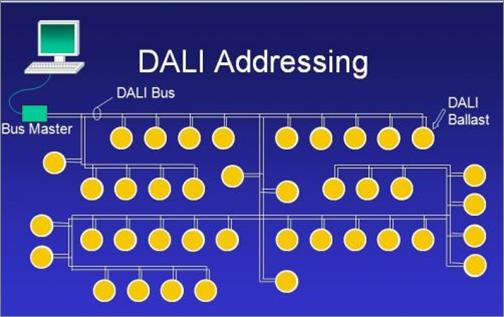

（2） 主從式架構

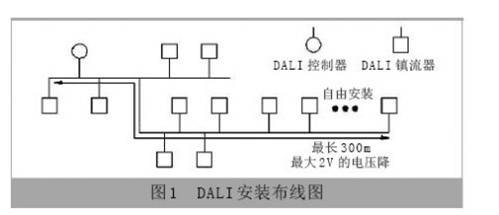

（3） DALI安裝布線
安裝線材無特殊要求，安裝時也無極性要求，只要求主電源線與控制線隔離開，控制線無需屏蔽。需要注意的是控制線上最大電流250mA，最大線長300米，線上壓降應不超過2V。

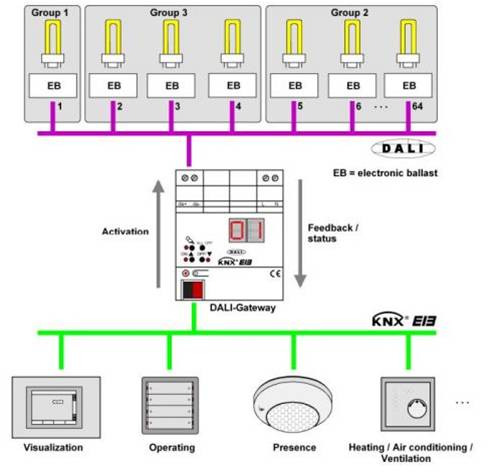

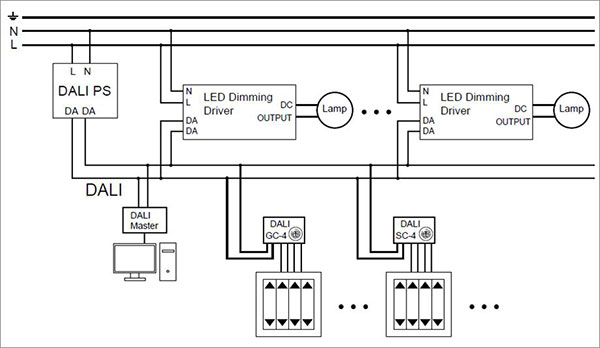

（4） DALI 典型系統
<四>DALI系統組件
DALI Master 主控：DALI-100
DALI BUS 電源：DALI-130
DALI 組控制面板：DALI GC-4
DALI 場景控制面板：DALI SC-4
DALI 調光電源： EUP75D-1W12V-0

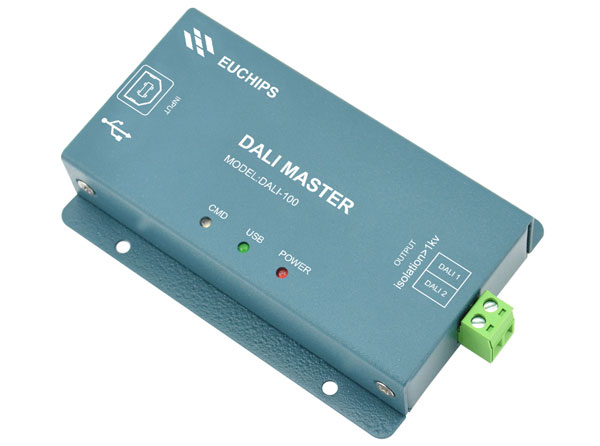

（1） DALI USB主控
USB 5VDC 輸入，電腦連接
自動地址分配/重分配
支持電腦在線控制
組設置
場景設置
帶DALI總線自供電

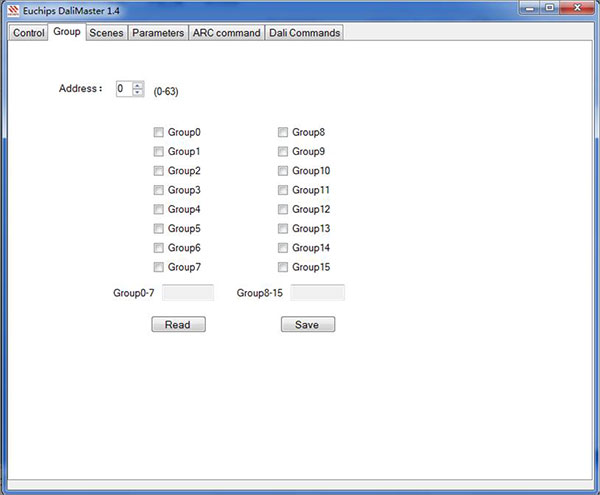

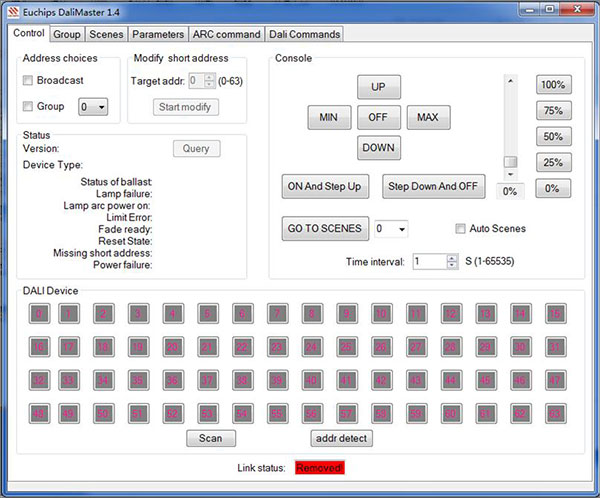

（2） DALI主控軟件

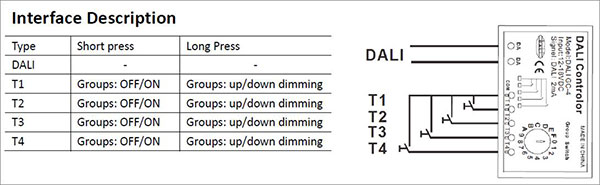

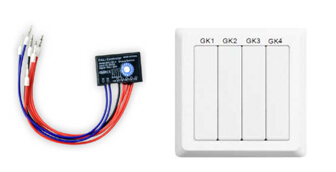

（3） DALI GC-4 組調光
可對4個組的DALI從機進行開/關以及調光操作
可匹配普通面板安裝
DALI總線供電

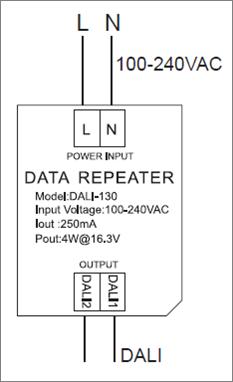

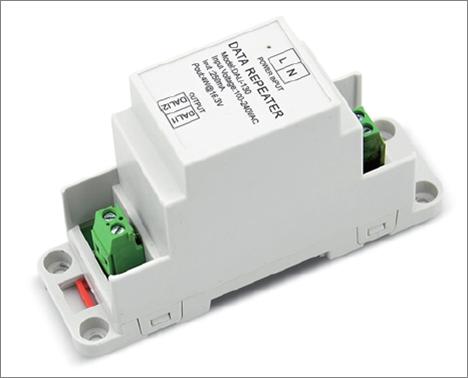

（4） DALI總線電源
輸入：100-240VAC
輸出電壓：16VDC
輸出電流：<= 250mA
輸出功率：4W
DALI總線上的設備平均每個消耗2mA的電流
