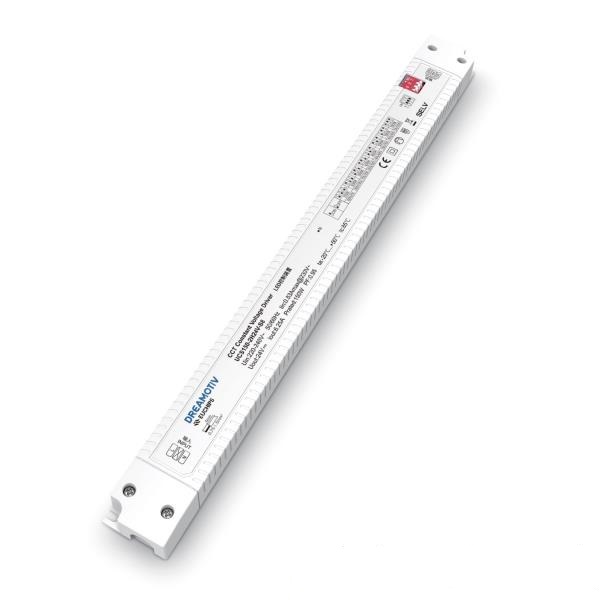

150W 24V 非調光LED恒壓驅動器UCS150-2H24V-S8
輸入電壓：220-240VAC
輸出電流：6.25A
輸出電壓：24VDC
輸出功率：150W
電壓精度：±5%
頻率：50/60Hz
效率(典型)：92%
型號：UCS150-2H24V-S8
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
150W 24V 非調光LED恒壓驅動器——UCS150-2H24V-S8產品詳情
產品概述：
UCS150-2H24V-S8 是一款恒壓輸出的LED調光驅動器。通過撥碼開關可實現色 溫調節，共有8檔色溫可供選擇；色溫值 2700K/3000K/3500K/4000K/4500K/ 5000K/5500K/6500K。
產品特點
● 單通道恒壓輸出
● 適用于LED室內燈具
● 小體積、高效率、高可靠、長壽命；
● 在-20℃~+50℃工作正常；
● 保護種類：過載、過壓、短路自恢復保護；
● 整機典型效率高達92%；
●符合CE認證，符合RoHS環保標準；
● 100%滿載老化測試；
● 保固期5個月；
技術參數
|
型號 |
UCS150-2H24V-S8 |
|
|
輸入 |
效率 |
>92%@230VAC, 滿載 |
|
電壓 |
220VAC-240VAC |
|
|
頻率 |
50/60Hz |
|
|
功率因數 |
≥0.95@230VAC, 滿載 |
|
|
電流 |
0.83Amax@230VAC |
|
|
THD |
<10%@230VAC, 滿載 |
|
|
浪涌電流 |
冷啟動48.2A@230VAC 312us |
|
|
待機功耗 |
<1W |
|
|
輸出 |
電流/電壓/功率 |
6.25A/24VDC/150W |
|
通道 |
2 |
|
|
電壓公差 |
±5% |
|
|
空載電壓 |
25.2VDC max |
|
|
啟動延時 |
<0.5s, at230Vac(當燈開始閃爍時) |
|
|
保護 |
短路 |
關閉輸出，排除故障后自動恢復 |
|
過流 |
關閉輸出，排除故障后自動恢復 |
|
|
過載 |
關閉輸出，排除故障后自動恢復 |
|
|
安規和 電磁兼容 |
浪涌 |
L-N:1KV |
|
耐壓 |
I/P-O/P: 3750VAC/1min/5mA |
|
|
安全標準 |
EN61347-1,EN61347-2-13 |
|
|
電磁兼容 |
EN55015, EN61547 |
|
|
EMC抗擾度 |
EN61000-3-2, 3; EN61547 |
|
|
其它 |
工作溫度 |
-20°C~50°C |
|
儲存溫度、濕度 |
-40°C~85°C, 20-90%RH |
|
|
tc |
85°C |
|
|
材質 |
PC |
|
|
防水等級 |
IP20 |
|
|
壽命 |
50,000h@tc:85°C |
|
|
質保 |
5年 |
|
|
開關周期 |
>25,000次 |
|
|
包裝重量 |
凈重: 240g±5%/個; 50個/箱; 12.5kg±5%/箱; 外箱尺寸: 513*380*150mm(長*寬*高) |
|
|
產品尺寸 |
323*30.5*22mm(長*寬*高) |
|
注意事項
1、本產品請由具有專業資格的人員進行調試安裝。2、本產品不能防水，需避免日曬雨淋，如安裝在戶外，請用防水箱。
3、良好的散熱條件會延長產品的使用壽命，請把產品安裝在通風良好的環境。
4、請檢查使用的LED電源輸出電壓電流，是否符合產品要求。
5、使用的電線直徑大小必須能足夠負載連接的LED燈具，并確保接線牢固，以免電線過熱或接觸不良觸發事故。
6、通電調試前，應確保所有接線正確，以避免因接線錯誤而導致燈具損壞。
7、如果發生故障，請勿私自維修；如果有疑問，請聯系供應商。
-
