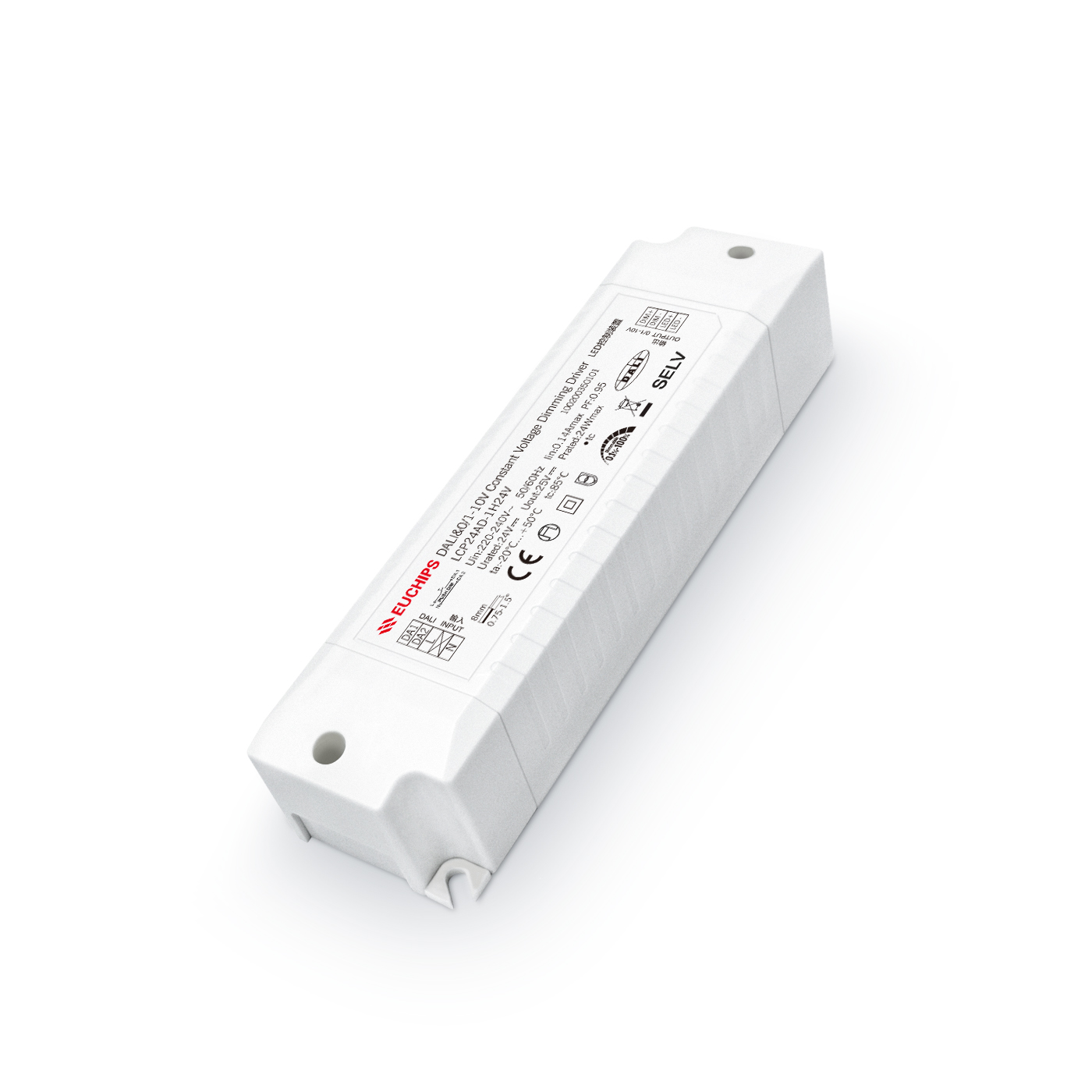

24W 24V DALI&1-10V恒壓調光電源LCP24AD-1H24V
輸出通道：1
輸出電壓：24VDC
輸出電流：1A
輸出功率：24W
輸入電壓：220VAC-240VAC
頻率：50/60Hz
效率：83%@230VAC,滿載
功率因數：＞0.95@230VAC,滿載
THD：＜10%@230VAC,滿載
產品型號：LCP24AD-1H24V
- 產品詳細
- 需求訂(ding)購(gou)
- 規格(ge)書下載(zai)
- 認證下載(zai)
24W 24V DALI&1-10V恒壓調光電源LCP24AD-1H24V產品詳情
產品特點
·單通道恒壓輸出，最大輸出電流1.0A
·遵循DALI協議標準 IEC62386，DALI2.0
·短路、過流、過載保護，V0級阻燃外殼
·調光范圍0.1%-100%調光，調光平滑無階梯感無頻閃
·內置PFC芯片，提高能源利用率，減少對電網的污染
·可定制調光曲線
·小體積設計，便于安裝狹窄空間內
·壽命50，000小時，5年質保
·五合一調光：DALI2.0、Push DIM、0/1-10V、PWM信號、可調電阻
·防(fang)護等(deng)級IP20，適用于(yu)室內Ⅰ Ⅱ Ⅲ類燈具
產品參數
|
產品型(xing)號(hao) |
LCP24AD-1H24V |
|
|
輸入(ru) |
輸(shu)入電壓 |
220VAC-240VAC |
|
頻率范圍 |
50/60Hz |
|
|
輸入電流 |
0.14Amax@230VAC |
|
|
功(gong)率因數 |
≥0.95@230VAC, 滿載 |
|
|
效率 |
≥83%@230VAC, 滿載(zai) |
|
|
諧波(bo)THD |
<10%@230VAC, 滿載(zai) |
|
|
待機功(gong)耗 |
<1W |
|
|
空載(zai)功耗 |
<1W |
|
|
浪涌電流 |
冷啟動, 12.6A@230VAC 260us |
|
|
輸(shu)出 |
輸出電壓 |
24VDC |
|
輸出(chu)電壓精度(du) |
±3% |
|
|
輸出電流 |
1.0A Max. |
|
|
輸出(chu)功率 |
24W Max. |
|
|
輸出功率(lv)范圍 |
0W~24W |
|
|
PstLM |
≤1 |
|
|
SVM |
≤0.4 |
|
|
PWM調光(guang)頻率 |
20KHz |
|
|
線性調整率 |
±5% @滿載 |
|
|
負載(zai)調整(zheng)率 |
±8% @滿載 |
|
|
啟(qi)動延(yan)時 |
0.75s, at230Vac |
|
|
功(gong)能 |
調光方式 |
DALI2.0、Push DIM、0/1-10V、PWM信號(hao)、可調(diao)電阻 |
|
調光范圍 |
0.1%-100% 變暗直(zhi)至關閉(bi) |
|
|
調光(guang)曲線 |
對數 |
|
|
頻閃 |
無頻閃 |
|
|
保護 |
短路保護(hu) |
關閉(bi)輸出(chu)，排除故障后自恢(hui)復(fu) |
|
過流保護 |
降低電(dian)流(liu)打嗝保護，排除(chu)故障后自恢(hui)復(fu) |
|
|
過載保護 |
降低電流打嗝(ge)保護，排(pai)除故障后自恢復 |
|
|
安規(gui)與 電磁兼容 |
雷擊浪(lang)涌 |
L-N:1KV |
|
耐壓標(biao)準 |
I/P-O/P: 3750VAC/1min/5mA O/P-信(xin)號(hao): 1500VAC/1min/5mA |
|
|
安全(quan)規范 |
CCC (中國) GB19510.1，GB19510.14 TUV (德國) EN61347-1，EN61347-2-13，EN62493 |
|
|
CB (CB成員(yuan)國(guo)) IEC61347-1，IEC61347-2-13 CE (歐盟) EN61347-1，EN61347-2-13，EN62384 |
||
|
RCM (澳洲) AS 61347-1，AS 61347-2-13 EMEC (歐洲) EN61347-1，EN61347-2-13，EN62384 |
||
|
電(dian)磁兼(jian)容 |
CCC (中國) GB/T17743，GB17625.1 |
|
|
CE (歐盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
RCM (澳(ao)洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
EMC抗擾度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|
|
環(huan)境(jing) |
工作溫(wen)度 |
-20℃~50℃ |
|
儲存溫度 |
-40℃~85℃ |
|
|
儲存??度 |
20-90%RH (無(wu)凝露(lu)) |
|
|
其他 |
RoHS |
遵守 2011/65/EU |
|
tc |
85℃ |
|
|
材(cai)質 |
PC |
|
|
防水等(deng)級 |
IP20 |
|
|
壽命 |
50,000小時(shi)@tc:85℃ |
|
|
質保(bao) |
5年 |
|
|
開關(guan)周(zhou)期 |
25,000次(ci) |
|
|
裸機尺寸 |
135*36*25mm（長*寬*高） |
|
|
包裝尺寸(cun)(重量(liang)) |
凈重: 110g±5%/PCS; 80PCS/Carton; 9.3kg±5%/箱; 外箱尺(chi)寸(cun): 456*342*162mm(長*寬*高) |
|
|
噪音 |
安靜環境下(xia)，30-50cm以外(wai)無噪音 |
|
|
備注 |
全部(bu)參數無特(te)別說明，均在輸入電壓(ya)230VAC/50Hz和25℃的環境溫度下測得(de)。 |
|
-
