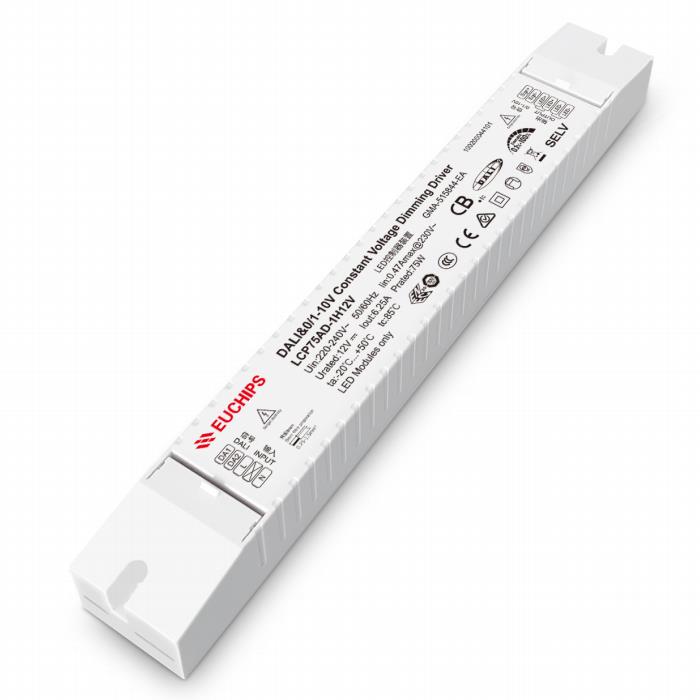

75W 12V 1-10V&DALI恒壓調光電源LCP75AD-1H12V
輸出通道：1
輸出電壓：12VDC
輸出電流：6.25A
輸出功率：75W
輸入電壓：220VAC-240VAC
頻率：50/60Hz
效率：88%@230VAC,滿載
功率因數：＞0.95@230VAC,滿載
產品型號：LCP75AD-1H12V
- 產品詳細
- 需求訂購
- 規格書(shu)下載
- 認證下載
概述
LCP75AD-1H12V是一款恒壓輸出的LED調光驅動器。這款驅動器符合DALI標準協議IEC62386。支持DALI,0/1-10V有源信號，可調電阻，PWM, Touch DIM多種調光方式。
產品特點
● 單通道恒壓輸出，最大輸出電流6.25A
● 遵循DALI協議標準 IEC62386
● 高電壓輸入：220VAC ~ 240VAC
● 過載保護，過壓保護，短路保護
● 調光曲線平滑，無閃爍
● IP20，適用于LED室內燈具
產品參數
|
型號 |
LCP75AD-1H12V |
|
|
輸(shu)入 |
效率(lv) |
88%@230VAC, 滿載 |
|
電壓(ya) |
220VAC-240VAC |
|
|
頻率 |
50/60Hz |
|
|
功率(lv)因素 |
0.95@230VAC, 滿載 |
|
|
THD |
<10%@230VAC,滿載 |
|
|
電流 |
0.47Amax@230VAC |
|
|
待(dai)機功耗(hao) |
<0.5W |
|
|
空載功耗 |
<0.5W |
|
|
浪涌電流 |
冷啟動,29.5A@230VAC 500us |
|
|
輸出(chu) |
電(dian)流(liu)/電壓/功率 |
6.25A/12VDC/75W |
|
通道 |
1 |
|
|
輸出電壓范圍 |
±5% |
|
|
紋(wen)波(bo)電壓 |
±3% |
|
|
空載電(dian)壓 |
12.6V max |
|
|
啟(qi)動延(yan)時 |
<0.75s, at230Vac(當燈(deng)光開始(shi)亮(liang)起) |
|
|
功能 |
調光方(fang)式 |
DALI / 0/1-10V / PWM /可調電阻 / PUSH DIM |
|
調光范圍 |
0.1%-100% |
|
|
保護 |
過(guo)負(fu)載 |
降(jiang)低電(dian)流打嗝保護，排(pai)除故障(zhang)輸出正常(chang) |
|
短路 |
短路無輸(shu)(shu)出(chu)(chu)，排除故障輸(shu)(shu)出(chu)(chu)正(zheng)常 |
|
|
過流 |
降低電流打嗝保護，排(pai)除故(gu)障(zhang)輸出正常 |
|
|
安全 &電磁兼容 |
浪涌 |
L-N:2KV |
|
耐壓標準 標準 |
I/P-O/P: 3750Vac/1min/<5mA I/P-DIM( Signal port DALI):3750Vac/1min/<5mA I/P-DIM( Signal port 0-10V):1500Vac/1min/<5mA O/P-DIM( Signal port DALI , 0-10V):1500Vac/1min/<5mA |
|
|
DALI 安全(quan)標準 |
IEC 62386-101: 2014, IEC 62386-102: 2014; IEC 62386-207: 2009, DALI 2.0 |
|
|
電磁兼(jian)容 |
EN61347, GB19510 |
|
|
抗擾(rao)度(du) |
EN55015, EN61000-3-2 |
|
|
EMC |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|
|
其它 |
工作溫(wen)度 |
-20℃~50℃ |
|
儲存溫度、濕度 |
-40℃~85℃, 20-90%RH |
|
|
tc |
85℃ |
|
|
材質 |
PC |
|
|
防水等(deng)級 |
IP20 |
|
|
壽命 |
50,000小時@tc:85℃ |
|
|
質保 |
5年(nian) |
|
|
開關周期 |
25,000次 |
|
|
包(bao)裝尺(chi)寸(重量) |
凈重(zhong): 285g±5%/PCS; 50PCS/Carton; 14.75kg±5%/箱; 外(wai)箱尺寸: 464*305*189mm(長*寬(kuan)*高) |
|
|
尺寸 |
295*40*32mm（長*寬*高(gao)） |
|
-
320W 24V DALI&1-10V恒壓調光電源LCP320AD-1H24V 輸出通道：1
輸出電壓：24VDC
輸出電流：13.3A
輸出功率：320W
輸入電壓：220VAC-240VAC
頻率：50/60Hz
效率：92%@230VAC,滿載
產品型號：LCP320AD-1H24V
-
75W 24V DALI&1-10V恒壓調光電源LCP75AD-2H24V-S8 輸出通道：2
輸出電壓：24VDC
輸出電流：3.12A
輸出功率：75W
輸入電壓：220VAC-240VAC
產品型號：LCP75AD-2H24V-S8
-
40W 12V DALI&1-10V恒壓調光電源LCP40AD-1H12V 輸出通道：1
輸出電壓：12VDC
輸出電流：3.35A
輸出功率：40W
輸入電壓：220VAC-240VAC
頻率：50/60Hz
效率：85%@230VAC,滿載
功率因數：＞0.95@230VAC,滿載
THD：＜10%@230VAC,滿載
產品型號：LCP40AD-1H12V
-
150W 24V DALI&1-10V恒壓調光電源EULP150AD-1H24V 輸出通道：1
輸出電壓：24VDC
輸出電流：6.25A
輸出功率：150W
輸入電壓：220VAC-240VAC
頻率：50/60Hz
效率：92%@230VAC,滿載
功率因數：＞0.98@230VAC,滿載
THD：＜5%@230VAC,滿載
產品型號：EULP150AD-1H24V
