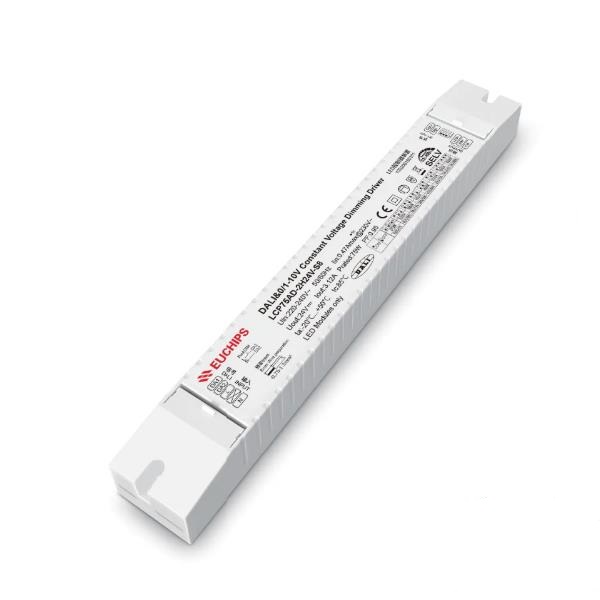

75W 24V DALI&1-10V恒壓調光電源LCP75AD-2H24V-S8
輸出通道：2
輸出電壓：24VDC
輸出電流：3.12A
輸出功率：75W
輸入電壓：220VAC-240VAC
產品型號：LCP75AD-2H24V-S8
- 產品(pin)詳細
- 需求訂購
- 規格書(shu)下載(zai)
- 認證(zheng)下載
75W 24V DALI&1-10V恒壓調光電源LCP75AD-2H24V-S8產品詳情
概(gai)述
LCP75AD-2H24V-S8 是一款恒壓輸出的LED調光驅動(dong)器(qi)。這款驅動(dong)器(qi)符(fu)合DALI標準(zhun)
協議IEC62386。支持DALI,0/1-10V有源信號，可調電阻，PWM, Touch DIM多種調光方式。通過撥碼開關可實現色溫調節，共有8檔色溫可供選擇；色溫值 2700K/3000K/3500K/4000K/4500K/5000K/5500K/6500K。
產品特點
● 單通道恒壓輸出，最大輸出電流3.12A
● 遵循DALI協議標準 IEC62386
● 高電壓輸入：220VAC ~ 240VAC
● 過載保護，過壓保護，短路保護
● 調光曲線平滑，無閃爍
● IP20，適用于室內LED燈具
產品參數
|
型號 |
LCP75AD-2H24V-S8 |
|
|
輸入 |
效(xiao)率(lv) |
≥89%@230VAC, 滿載 |
|
電壓 |
220VAC-240VAC |
|
|
頻(pin)率(lv) |
50/60Hz |
|
|
功率因素 |
≥0.95@230VAC, 滿(man)載 |
|
|
THD |
<10%@230VAC, 滿(man)載 |
|
|
電流 |
0.47Amax@230VAC |
|
|
浪涌電(dian)流(liu) |
冷啟動(dong),26.3A@230VAC 460us |
|
|
待機功耗 |
≤0.5W |
|
|
空載功(gong)耗 |
≤0.5W |
|
|
輸出 |
電流(liu)/電(dian)壓(ya)/功率 |
3.12A/24VDC/75W |
|
通(tong)道 |
2 |
|
|
電壓公差(cha) |
±5% |
|
|
紋波電壓 |
±3% |
|
|
啟動(dong)延時(shi) |
≤ 0.75 s, at230Vac(當燈(deng)光亮起) |
|
|
功能 |
調(diao)光方式 |
DALI / 0/1-10V / PWM / PUSH |
|
調光(guang)范圍 |
0.1%-100% 變暗直(zhi)至關(guan)閉(bi) |
|
|
頻閃(shan) |
無頻閃 |
|
|
保(bao)護 |
短路 |
短路無輸出，排除故障輸出正(zheng)常 |
|
過流 |
降低電流打(da)嗝保(bao)護，排(pai)除故(gu)障輸出正常 |
|
|
過載 浪涌 |
降低電(dian)流打嗝保(bao)護，排除故障(zhang)輸(shu)出(chu)正常 |
|
|
安全 &電(dian)磁兼容 |
耐壓標(biao)準 |
L-N:2KV |
|
標準 |
I/P-O/P: 3750Vac/1min/<5mA, I/P-GND:1500Vac/1min/<5mA, O/P-GND:500Vac/1min/5mA, I/P O/P- (Signal port):1500Vac/1min/<5mA |
|
|
DALI
|
IEC 62386-101: 2014, IEC 62386-102: 2014; IEC 62386-207: 2009, DALI 2.0 |
|
|
安全標準 |
EN61347, GB19510 |
|
|
電磁兼(jian)容
|
EN55015, EN61000-3-2 |
|
|
EMC
|
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|
|
絕緣(yuan)阻抗 |
5M?
|
|
|
其它 |
工作溫度 |
-20℃~50℃ |
|
儲存(cun)溫度、濕度 |
-40℃~85℃, 20-90%RH |
|
|
tc |
85℃ |
|
|
材質
|
PC |
|
|
防水等級 |
IP20 |
|
|
壽命 |
50,000小時@tc:85℃ |
|
|
質保(bao) |
5年 |
|
|
開(kai)關(guan)周期 |
25,000次 |
|
|
包裝尺(chi)寸(重量) |
凈重: 277g±5%/PCS; 50PCS/Carton; 14.35kg±5%/箱; 外箱尺寸(cun): 464*305*189mm(長*寬(kuan)*高) |
|
|
尺寸 |
295*40*32mm（長*寬*高） |
|
-
