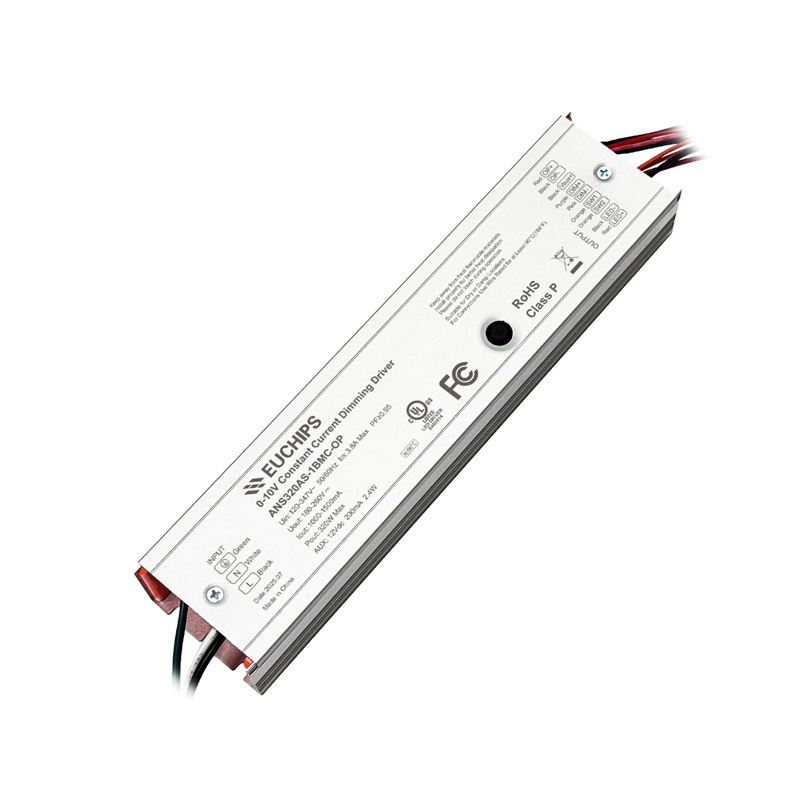

320W 1-1.5A 0-10V恒流調光電源ANS320AS-1BMC-OP
輸?電壓：108-380Vac
輸出功率：320W
輸出電壓：1-1.5A
型號：ANS320AS-1BMC-OP
- 產品(pin)詳(xiang)細
- 需求訂購
- 規格書下載
- 認證下(xia)載(zai)
產品特性
?輸?電(dian)壓范圍: 108-380Vac
?額(e)定輸?電壓：120-347Vac
??持三(san)合?調(diao)光：0-10V/PWM/電阻
?電位器(qi)調節輸(shu)出電流(liu)
?電(dian)源(yuan)效率最? 96.5%
?輔(fu)助源輸入(ru): 12VDC, 200mA
??持(chi)外接(jie)撥碼(ma)開關
??持外接光控開關
?保護功能: 輸(shu)??壓，輸(shu)出短路，過壓，過溫保護
?雷擊防護: 差模(mo)(mo): 6kV, 共模(mo)(mo): 6kV（ANSI/C82 .77-5-2017標準）
?5年有限保修
型號列表
|
產(chan)品型(xing)號(hao) |
輸?電壓 范圍(wei) |
最?輸出(chu) 功率 |
輸出電壓 范圍 |
輸出電流 范圍 |
默認(ren) 出?電(dian)流 |
效率 |
功率因數 PF |
總諧波失真 THD |
|
ANS320AS-1B* |
108-380Vac |
320W |
180-260Vdc |
1.0-1.5A |
1.40A |
96.5% |
0.98 |
7% |
注：
[1].測試條(tiao)(tiao)件(jian)：277Vac輸?，100%負載，25℃環境溫度條(tiao)(tiao)件(jian)下所測典型值。
[2].在推薦?作電壓范圍內能保證LED驅動的性能，在輸出電壓范圍內需要配合(he)整燈測試LED驅動(dong)的性能
*表示附加功能
|
型(xing)號列表(biao) |
調光0-10V/PWM/Res |
輔助源 12V/200mA |
撥碼(ma)調功(gong)率 |
光控開關 |
|
ANS320AS-1B |
√ |
√ |
|
|
|
ANS320AS-1BMC |
√ |
√ |
√ |
|
|
ANS320AS-1B-OP |
√ |
√ |
|
√ |
|
ANS320AS-1BMC-OP |
√ |
√ |
√ |
√ |
技術參數
|
型號 |
ANS320AS-1B* |
||||
|
參數 |
最?值 |
額定值 |
最(zui)?值 |
備注(zhu) |
|
|
輸? |
額(e)定輸?電(dian)壓范圍 |
120Vac |
- |
347Vac |
參考降額曲線 |
|
輸?電(dian)壓范(fan)圍 |
108Vac |
- |
380Vac |
參考降額曲線(xian) |
|
|
輸?頻(pin)率(lv)范(fan)圍 |
47Hz |
50/60Hz |
63Hz |
|
|
|
最(zui)?輸?電流 |
- |
- |
3.8A |
120Vac ，100%負載 |
|
|
最?輸?功率 |
- |
- |
375W |
120Vac ，100%負載 |
|
|
漏(lou)電(dian)流 |
- |
- |
0.75MIU |
UL 8750; 277Vac/ 60Hz |
|
|
|
- |
- |
0.70mA |
IEC 60598-1; 240Vac/ 60Hz, |
|
|
輸?浪(lang)涌(yong)電流 |
- |
- |
60A |
120Vac ，冷(leng)機啟動 |
|
|
|
- |
- |
130A |
277Vac，冷機啟動(dong) |
|
|
|
- |
- |
150A |
347Vac，冷機(ji)啟(qi)動 |
|
|
待機功耗 |
- |
- |
0.5W |
220Vac，輔助源不帶載 |
|
|
功率因數 |
0.95 |
0.98 |
- |
277Vac , 50-60Hz, 100%負載 |
|
|
0.90 |
- |
- |
120-347Vac , 50-60Hz, 70%-100% 負載 |
||
|
總(zong)諧(xie)波失真 |
- |
7% |
10% |
277Vac , 50-60Hz, 100%負載 |
|
|
- |
- |
20% |
120-347Vac , 50-60Hz, 70%-100% 負載 |
||
|
參數 |
最(zui)?值 |
額定值 |
最?值(zhi) |
備注 |
|
|
輸出 |
輸出電壓范(fan)圍 |
180V |
- |
260V |
|
|
空載電(dian)壓 |
- |
- |
310V |
|
|
|
輸出電流范圍(wei) |
1.0A |
- |
1.5A |
電位器調節輸出電流; |
|
|
效率@120Vac |
92.5% |
94.0% |
- |
100%負載，輸出(chu)電流1.23A |
|
|
效率@277Vac |
95.0% |
96.5% |
- |
100%負載，輸出電流1.23A |
|
|
效(xiao)率@347Vac |
95.0% |
96.5% |
- |
100%負載，輸出電流1.23A |
|
|
輸出電流精度 |
-5% |
- |
+5% |
100%負載 |
|
|
輸出紋波電流(liu)(PK-AV) |
- |
5% |
10% |
100%負載(zai), 20 MHz BW |
|
|
啟(qi)動過沖電流 |
- |
- |
10% |
100%負(fu)載 |
|
|
開機啟(qi)動時間 |
- |
- |
1.0s |
120~347Vac，100% 負載 |
|
|
線性調整(zheng)率 |
-5% |
- |
+5% |
100%負載 |
|
|
負載(zai)調整率 |
-5% |
- |
+5% |
|
|
|
12V輔助輸出電壓 |
10.8V |
12V |
13.2V |
|
|
|
12V輔助輸出電流 |
- |
- |
200mA |
參考地(di)為”DIM-“ |
|
|
參(can)數 |
最?值 |
額定值 |
最?值 |
備(bei)注 |
|
|
0-10V 調光 |
調光線上(shang)電(dian)壓 |
0V |
- |
12V |
DIM+/DIM-不能反(fan)接(jie) |
|
調(diao)光線輸(shu)出電流 |
90uA |
110uA |
120uA |
|
|
|
調光(guang)范圍 |
10%Ioset |
- |
100%Ioset |
Ioset<1.23A, 調光最?值(zhi)=0.123A |
|
|
推薦調光輸? |
0V |
- |
10V |
|
|
|
關斷(duan)電壓(ya) |
0.7V |
0.8V |
0.9V |
有余暉 (標準品)，?余暉(選配) |
|
|
開啟電壓 |
0.9V |
1.0V |
1.1V |
|
|
|
PWM 調(diao)光 |
PWM ?電平 |
9.8V |
- |
10.2V |
|
|
PWM 低(di)電平 |
0V |
- |
0.3V |
|
|
|
PWM頻率(lv)范(fan)圍(wei) |
1KHz |
- |
2KHz |
|
|
|
PWM占空(kong)? |
0% |
- |
100% |
|
|
|
電阻(zu)調光 |
外接電阻器 |
0Kohm |
- |
100Kohm |
|
|
調(diao)光范圍 |
10%Ioset |
- |
100%Ioset |
|
|
|
規格概述 |
安規殼溫(wen)(Tc) |
-40℃ |
25℃ |
+90℃ |
|
|
儲存溫度(Ta) |
-40℃ |
25℃ |
+90℃ |
|
|
|
?作濕度(du) |
10%RH |
- |
90%RH |
|
|
|
儲存濕度 |
5%RH |
- |
95%RH |
|
|
|
海拔?度 |
-65m |
- |
4000m |
|
|
|
溫度系數 |
-0.06%/℃ |
- |
+0.06%/℃ |
殼溫：0℃～90℃ |
|
|
輸(shu)??壓保護 |
- |
85Vac |
100Vac |
?恢復(fu),?壓關輸??,?于恢復電壓,重啟輸?? |
|
|
過溫保護 |
90℃ |
95℃ |
100℃ |
降電(dian)流模式,過溫解除時,電流?動恢復 |
|
|
短路保護 |
- |
- |
- |
?恢(hui)復.短路?損傷,短路解除時,可?動恢復 |
|
|
壽命時(shi)間(Tc≤90℃) |
≥50,000 ?時(shi) |
220Vac輸(shu)?,80%負(fu)載,請參考壽命(ming)vs.殼溫曲線 |
|||
|
平(ping)均?故障時(shi)間MTBF |
200, 000 ?時(shi) |
220Vac輸?,80%負載(zai), 環溫25 ° (MIL-HDBK-217F) |
|||
|
質保(bao) |
5年 |
殼溫(wen)≤90℃ |
|||
|
凈(jing)重 |
680g |
|
|||
|
尺? |
225mm*52.5mm*33.5mm |
Lx Wx H |
|||
注(zhu)：所有性能(neng)參數均在25℃和使(shi)?LED負(fu)載的情況下所量測的典型值，特別注明除外(wai)
安全規范和電磁兼容標準
|
安(an)全規(gui)范 |
標準 |
認證(zheng)狀(zhuang)況(kuang) |
備注(zhu) |
|
UL/cUL |
UL8750, CSA C22.2 No.250.13 |
√ |
|
|
CB |
IEC61347-1, IEC61347-2-13 |
|
|
|
CE |
EN 61347-1, EN 61347-2-13, EN62493 |
|
|
|
ENEC |
EN 61347-1, EN 61347-2-13, EN IEC 62384 |
|
|
|
CCC |
GB/T 19510.213, GB/T 19510.1 |
|
|
|
SAA |
AS/NZS 61347.1,AS/NZS61347.2.13 |
|
|
|
BIS |
lS15885:2012 Part 2 Sec 13 |
|
|
|
電磁(ci)兼容(rong) |
標(biao)準(zhun) |
認證狀(zhuang)況 |
備注 |
|
FCC |
FCC Part15: Subpart A ANSI 63.4:2014 |
√ |
|
|
CE |
EN 55015, EN 61000-3-2, EN 61000-3-3, EN 61547 |
|
|
|
CE |
EN61000-4-2,3,4,5,6,11 |
|
|
|
Surge |
ANSI/C82 .77-5-2017 |
|
Criterion B |
|
Ring Wave |
ANSI/C82 .77-5-2017 |
|
Criterion B |
安規測試項?
|
安(an)規測試項? |
技術指標 |
備注 |
|
|
絕緣要求 |
UL絕緣要(yao)求 |
CE/ENEC 絕緣(yuan)要求 |
|
|
輸?對地/外殼 |
2U+1000Vac |
/ |
基(ji)本絕緣 |
|
輸?對調光端(duan) |
2U+1000Vac |
/ |
加強絕(jue)緣 |
|
調光對地/外殼 |
500Vac |
/ |
基本絕(jue)緣 |
|
絕緣(yuan)阻抗 |
≥10MΩ |
輸?對(dui)調光(guang)端，測試電壓：500Vdc |
|
|
接(jie)地阻抗(kang) |
≤0. 1Ω |
25A/1分鐘 |
|
注：
1. 電源滿(man)?EMC標準(zhun)，電源作(zuo)為(wei)燈具(ju)系(xi)統?部分，需結合燈具(ju)整套(tao)系(xi)統進?EMC相關確(que)認。
2. 耐(nai)壓測試時，請將L/N之間短路，輸出線正/負之間(jian)短(duan)路(lu)(lu)，調光線和(he)輔(fu)助電源正(zheng)/負之間(jian)短(duan)路(lu)(lu)。.
-
-
