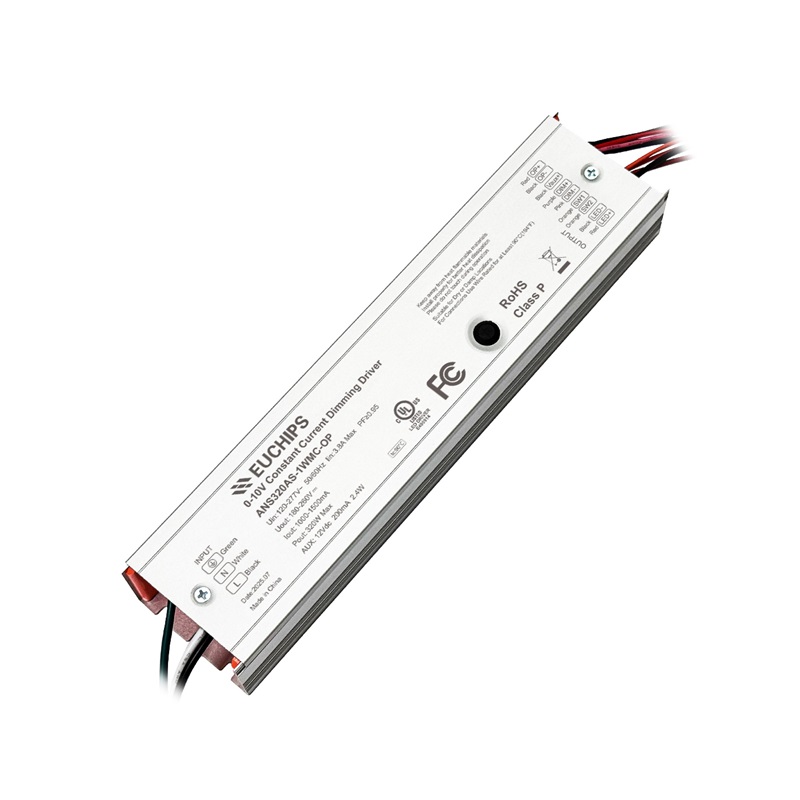

320W 1-1.5A 0-10V恒流調光電源ANS320AS-1WMC-OP
輸?電壓：108-305Vac
輸出功率：320W
輸出電壓：1-1.5A
型號：ANS320AS-1WMC-OP
- 產品詳細
- 需求訂購
- 規格書下載(zai)
- 認證下載(zai)
產品特性
?輸?電壓范圍: 108-305Vac
?額(e)定輸?電壓：120-277Vac
??持三(san)合?調(diao)光：0-10V/PWM/電阻
?電位器調節(jie)輸出電流(liu)
?電源效(xiao)率(lv)最? 96.5%
?輔助源輸入: 12VDC, 200mA
??持外接撥碼開關
??持外(wai)接光控開關
?保護功能: 輸??壓，輸出短路，過(guo)壓，過(guo)溫保護
?雷擊防(fang)護: 差(cha)模(mo): 6kV, 共(gong)模(mo): 6kV（ANSI/C82 .77-5-2017標準）
?5年有限保修
型號(hao)列表
|
產品型號 |
輸?電(dian)壓范圍(wei) |
最?輸出功率 |
輸出電壓范圍 |
輸出電(dian)流范圍 |
默認 出?電(dian)流 |
效率 |
功率因(yin)數 PF |
總諧波(bo)失真 THD |
|
ANS320AS-1W* |
90-305Vac |
320W |
180-260Vdc |
1.0-1.5A |
1.40A |
96.5% |
0.98 |
7% |
[1].測(ce)試(shi)條(tiao)件(jian)：220Vac輸(shu)?，100%負載，25℃環境溫度條(tiao)件(jian)下(xia)所測(ce)典型值(zhi)。
[2].在推薦?作(zuo)電壓(ya)范圍內能(neng)保(bao)證LED驅動的(de)性(xing)能(neng)，在輸出電壓(ya)范圍內需要配合整燈測試LED驅動的(de)性(xing)能(neng)
*表(biao)示附加功(gong)能
|
型(xing)號列表 |
調(diao)光(guang)0-10V/PWM/Res |
輔助源12V/200mA |
撥碼調功率 |
光控(kong)開關(guan) |
|
ANS320AS-1W |
√ |
√ |
|
|
|
ANS320AS-1WMC |
√ |
√ |
√ |
|
|
ANS320AS-1W-OP |
√ |
√ |
|
√ |
|
ANS320AS-1WMC-OP |
√ |
√ |
√ |
√ |
技術參數
|
型號(hao) |
ANS320AS-1W* |
||||
|
參數(shu) |
最?值 |
額定(ding)值 |
最?值(zhi) |
備注 |
|
|
輸? |
額定(ding)輸?電壓范(fan)圍 |
120Vac |
- |
277Vac |
參考降額曲線(xian) |
|
輸?電(dian)壓范圍(wei) |
90Vac |
- |
305Vac |
參考(kao)降額曲線 |
|
|
輸?頻(pin)率范圍 |
47Hz |
50/60Hz |
63Hz |
|
|
|
最?輸?電流 |
- |
- |
3.8A |
120Vac ，100%負載(zai) |
|
|
最?輸?功率(lv) |
- |
- |
375W |
120Vac ，100%負(fu)載(zai) |
|
|
漏電(dian)流 |
- |
- |
0.75MIU |
UL 8750; 277Vac/ 60Hz |
|
|
- |
- |
0.70mA |
IEC 60598-1; 240Vac/ 60Hz, |
||
|
輸?浪涌電流 |
- |
- |
60A |
120Vac ，冷機啟動 |
|
|
- |
- |
100A |
220Vac，冷機啟(qi)動 |
||
|
- |
- |
130A |
277Vac，冷機啟(qi)動(dong) |
||
|
待機功耗 |
- |
- |
0.5W |
220Vac，輔助源不帶載 |
|
|
功率因數 |
0.95 |
0.98 |
- |
220Vac , 50-60Hz, 100%負載 |
|
|
0.90 |
- |
- |
120-277Vac , 50-60Hz,70%-100% 負載 |
||
|
總諧波失真 |
- |
7% |
10% |
220Vac , 50-60Hz, 100%負載(zai) |
|
|
- |
- |
20% |
120-277Vac , 50-60Hz,70%-100% 負載 |
||
|
參數 |
最?值(zhi) |
額定值(zhi) |
最?值 |
備注 |
|
|
輸出 |
輸出電壓范圍(wei) |
180V |
- |
260V |
|
|
空(kong)載電壓 |
- |
- |
310V |
|
|
|
輸出電流范圍(wei) |
1.0A |
- |
1.5A |
電位器調節輸出電流; |
|
|
效率@120Vac |
92.5% |
94.0% |
- |
100%負載，輸(shu)出電流1.23A |
|
|
效率@220Vac |
95.0% |
96.5% |
- |
100%負載，輸出電流1.23A |
|
|
效率@277Vac |
95.0% |
96.5% |
- |
100%負(fu)載(zai)，輸出(chu)電流1.23A |
|
|
輸(shu)出電(dian)流精度 |
-5% |
- |
+5% |
100%負載 |
|
|
輸(shu)出紋波電流(PK-AV) |
- |
5% |
10% |
100%負(fu)載, 20 MHz BW |
|
|
啟動(dong)過(guo)沖電流(liu) |
- |
- |
10% |
100%負(fu)載 |
|
|
開(kai)機啟動(dong)時間 |
- |
- |
1.0s |
120~277Vac ， 100% 負(fu)載 |
|
|
線性調(diao)整率 |
-5% |
- |
+5% |
100%負載(zai) |
|
|
負載調整率 |
-5% |
- |
+5% |
|
|
|
12V輔助輸出電壓 |
10.8V |
12V |
13.2V |
|
|
|
12V輔(fu)助輸(shu)出電流(liu) |
- |
- |
200mA |
參考地為(wei)“DIM-“ |
|
|
參數(shu) |
最(zui)?值 |
額定值 |
最?值 |
備注 |
|
|
0-10V 調光 |
調光線上電(dian)壓(ya) |
0V |
- |
12V |
DIM+/DIM-不能反(fan)接(jie) |
|
調光線輸(shu)出電流 |
90uA |
110uA |
120uA |
|
|
|
調(diao)光范圍 |
10%Ioset |
- |
100%Ioset |
Ioset<1.23A, 調光最(zui)?值=0.123A |
|
|
推薦調(diao)光輸? |
0V |
- |
10V |
|
|
|
關斷電(dian)壓(ya) |
0.7V |
0.8V |
0.9V |
有(you)余(yu)(yu)暉(標準品) ;?余(yu)(yu)暉(選配) |
|
|
開(kai)啟電壓(ya) |
0.9V |
1.0V |
1.1V |
|
|
|
PWM 調光 |
PWM ?電(dian)平 |
9.8V |
- |
10.2V |
|
|
PWM 低電平 |
0V |
- |
0.3V |
|
|
|
PWM頻率范圍 |
1KHz |
- |
2KHz |
|
|
|
PWM占空? |
0% |
- |
100% |
|
|
|
電阻調光 |
外接電阻(zu)器 |
0Kohm |
- |
100Kohm |
|
|
調光范圍 |
10%Ioset |
- |
100%Ioset |
|
|
|
規格概述 |
安規(gui)殼溫(wen)(Tc) |
-40℃ |
25℃ |
+90℃ |
|
|
儲存(cun)溫度(Ta) |
-40℃ |
25℃ |
+90℃ |
|
|
|
?作濕度 |
10%RH |
- |
90%RH |
|
|
|
儲存濕度 |
5%RH |
- |
95%RH |
|
|
|
海拔?度 |
-65m |
- |
4000m |
|
|
|
溫(wen)度系數 |
-0.06%/℃ |
- |
+0.06%/℃ |
殼溫：0℃～90℃ |
|
|
輸(shu)??壓保護 |
- |
75Vac |
90Vac |
?恢(hui)復,?壓(ya)關(guan)輸(shu)出,?于(yu)恢(hui)復電壓(ya),重啟(qi)輸(shu)出 |
|
|
過溫保(bao)護 |
90℃ |
95℃ |
100℃ |
降電流模式(shi),過溫解除時,電流?動恢復 |
|
|
短路保護 |
- |
- |
- |
?恢復(fu).短路?損(sun)傷,短路解除時,可?動恢復(fu) |
|
|
壽命時間(Tc≤90℃) |
≥50,000 ?時 |
220Vac輸?,80%負載,請參考壽命vs.殼溫曲線 |
|||
|
平均?故障時間(jian)MTBF |
200,000 ?時 |
220Vac輸?,80%負(fu)載(zai), 環(huan)溫25 ° (MIL-HDBK-217F) |
|||
|
質(zhi)保 |
5年(nian) |
殼溫(wen)≤90℃ |
|||
|
凈重(zhong) |
680g |
|
|||
|
尺? |
225mm*52.5mm*33.5mm |
Lx Wx H |
|||
注：所有性能參數均(jun)在(zai)25℃和使用LED負載的情況(kuang)下(xia)所量測的典型(xing)值，特別注明除外
安全(quan)規范(fan)和(he)電磁兼容標
|
電磁兼容(rong) |
標準 |
認證(zheng)狀況 |
備注 |
|
FCC |
FCC Part15: Subpart A ANSI 63.4:2014 |
√ |
|
|
CE |
EN 55015, EN 61000-3-2, EN 61000-3-3, EN 61547 |
|
|
|
CE |
EN61000-4-2,3,4,5,6,11 |
|
|
|
Surge |
ANSI/C82 .77-5-2017 |
|
Criterion B |
|
Ring Wave |
ANSI/C82 .77-5-2017 |
|
Criterion B |
安規測試項?
|
安(an)規測試(shi)項? |
技術指標 |
備注 |
|
|
絕緣要(yao)求(qiu) |
UL絕緣要求 |
CE/ENEC 絕緣要求(qiu) |
|
|
輸(shu)?對地/外殼(ke) |
2U+1000Vac |
/ |
基(ji)本(ben)絕緣 |
|
輸?對調(diao)光端 |
2U+1000Vac |
/ |
加強絕緣(yuan) |
|
調光(guang)對地/外(wai)殼 |
500Vac |
/ |
基本絕(jue)緣 |
|
絕緣阻抗 |
≥10MΩ |
輸?對調(diao)光端，測試電(dian)壓：500Vdc |
|
|
接地(di)阻抗 |
≤0. 1Ω |
25A/1分(fen)鐘 |
|
注：
1. 電(dian)源滿?EMC標準，電(dian)源作為燈具(ju)系統?部分，需結合燈具(ju)整(zheng)套系統進?EMC相關確認。
耐壓測試時(shi)，請將L/N之(zhi)間短路，輸出線正(zheng)/負(fu)之(zhi)間短路，調光線和輔助電(dian)源正(zheng)/負(fu)之(zhi)間短路。
-
