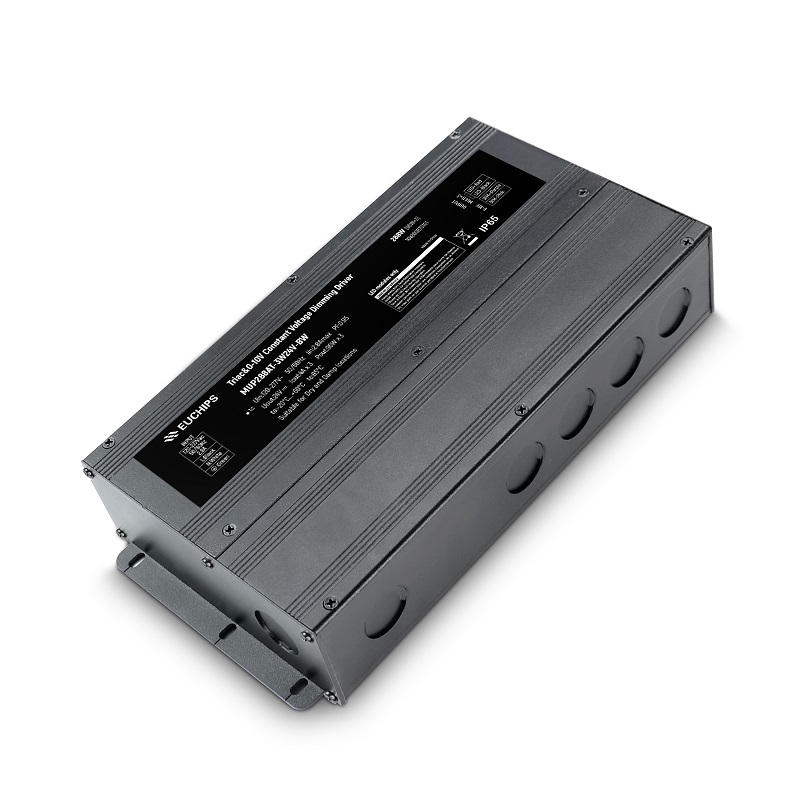

288W 24V 可控硅/0-10V恒壓調光電源MUP288AT-3W24V-BW
輸出通道：3
輸出電壓：24VDC
輸出電流：2.8A
輸出功率：288W
輸入電壓：120-277VAC
頻率：50/60Hz
效率：90%@230VAC,滿載
功率因數：＞0.95@230VAC,滿載
產品型號：MUP288AT-3W24V-BW
- 產品詳細
- 需求(qiu)訂購
- 規格書下載
- 認證下載
產品詳情
概述
MUP288AT-3W24V-BW是一款可以用于室內的恒壓輸出LED調光驅動器。這款驅動器支持前沿切相和后沿切相調光器；實現平滑調光的效果。
產品特點
● 單通道恒壓輸出，最大輸出電流4A
● 寬電壓輸入120VAC ~ 277VAC
● 調光曲線平滑，無閃爍
● 信號懸空時，滿載輸出，可作為電源使用
● 過載保護；過流保護；短路保護
● 防水等級IP65，適用于LED恒壓燈帶
產品參數
|
型號 |
MUP288AT-3W24V-BW |
|
|
輸(shu)入 |
效率 |
≥90%@120VAC, 滿(man)載 |
|
電壓 |
120VAC-277VAC |
|
|
頻(pin)率 |
50/60Hz |
|
|
電(dian)流(liu) |
2.8Amax@120VAC 1.4Amax @230VAC 1.2Amax @277VAC |
|
|
功(gong)率因數(shu) |
≥0.95@120VAC, ≥0.95@277VAC, 滿載 |
|
|
THD |
<10%@120VAC, <15%@277VAC, 滿載 |
|
|
浪涌電流 |
冷啟(qi)動(dong),50A@120VAC 600us |
|
|
待機(ji)功耗 |
<4W@120VAC |
|
|
空載功耗 |
<4W@120VAC |
|
|
啟動延時(shi) |
<0.75s, @120Vac (當(dang)光線(xian)開(kai)始亮起) |
|
|
輸(shu)出 |
電流 |
3通道, 每通道4A |
|
電(dian)壓 |
24VDC |
|
|
電壓范圍 |
24VDC ±5% |
|
|
功率 |
96W每通(tong)道，共288W |
|
|
通道 |
3 |
|
|
PWM頻率 |
20K Hz |
|
|
功(gong)能 |
調光方(fang)式(shi) |
0-10V，前(qian)沿/后沿 (@120VAC 60Hz) |
|
調光范(fan)圍 |
0.1%-100% (0-10V) 1%-100% (前沿/后沿) |
|
|
調光曲線 |
(對數) |
|
|
頻閃 |
無頻(pin)閃 |
|
|
保護 |
短路(lu) |
關閉全部通道輸出打嗝保護(hu)，排除(chu)故障后自恢復 |
|
過(guo)載 |
關閉(bi)過載通道的(de)輸出(chu)，排除故障后自恢復 |
|
|
過(guo)流 |
關(guan)閉輸出打(da)嗝保護，排除故障后(hou)自(zi)恢復 |
|
|
安(an)規 電磁兼容 |
浪涌 |
L-N 2000VAC L-N-PG 4000VAC |
|
耐壓 |
輸(shu)入對(dui)輸(shu)出(chu)3750Vac/1min/<5mA 輸入對地1500Vac/1min/<5mA 輸出對地500Vac/1min/<5mA輸出(chu)對信號( 信號端):1500Vac/1min/<5mA |
|
|
安全標準 |
UL8750 UL1310 CSA25013.CSA Class P |
|
|
電磁兼容 |
FCC PART15B |
|
|
EMC抗擾(rao)度 |
IEC 61000-4-2-3-4-5-6-8-11 |
|
|
絕緣阻抗(kang) |
5MΩ |
|
|
其它(ta) |
工(gong)作溫度 |
(-20~+60) ℃ [-4°F~140°F] |
|
儲存溫(wen)度、??度 |
(-40~+90)℃ [-40°F~194°F] |
|
|
tc |
85℃ [ 185°F ] |
|
|
材質 |
金屬 |
|
|
防水等級 |
IP65 |
|
|
壽命 |
50,000h@tc:85℃ [ 185°F ] |
|
|
質保 |
5年 |
|
|
開關周(zhou)期 |
25,000次 |
|
|
包裝尺(chi)寸(重量) |
凈(jing)重: TBDg (TBD lb)±5%/個;8個/箱; TBDkg(TBD IB)±5%/箱(xiang); 外箱尺寸: 438*270*110mm(17.2*10.1*4.3 Inch)(長*寬*高(gao)） |
|
|
尺寸 |
260*132*52mm (10.24*5.2*2.1 英寸)(長*寬*高(gao)） |
|
-
