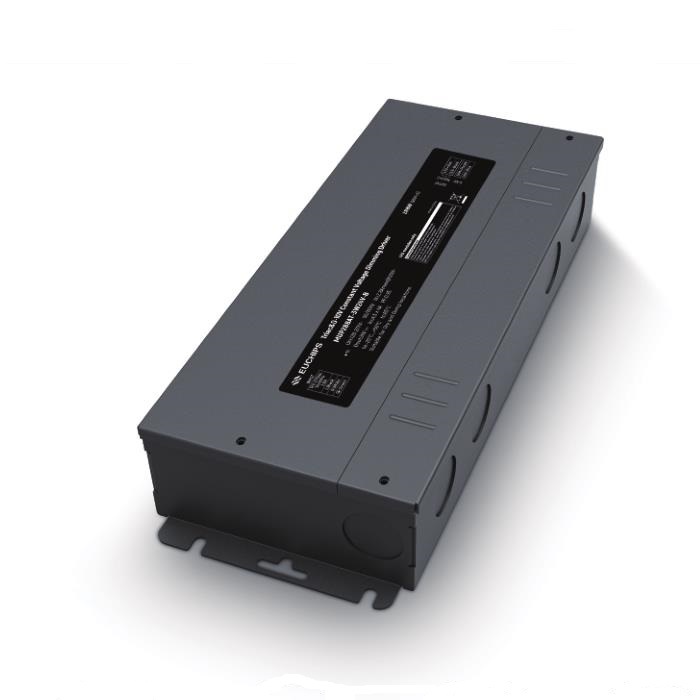

288W 24V 可控硅/0-10V恒壓調光電源MUP288AT-3W24V-B
輸出通道：3
輸出電壓：24VDC
輸出電流：1.4-2.8A
輸出功率：288W
輸入電壓：120-277VAC
頻率：50/60Hz
效率：90%@230VAC,滿載
功率因數：＞0.95@230VAC,滿載
產品型號：MUP288AT-3W24V-B
- 產品(pin)詳細
- 需求(qiu)訂購
- 規(gui)格書下載
- 認證下載
產品詳情
概述
MUP288AT-3W24V-B 是一款可以用于室內的恒壓輸出LED調光驅動器。這款驅動器支持前沿切相和后沿切相調光器；實現平滑調光的效果。
產品特點
● 單通道恒壓輸出，最大輸出電流4A
● 寬電壓輸入120VAC ~ 277VAC
● 調光曲線平滑，無閃爍
● 信號懸空時，滿載輸出，可作為電源使用
● 過載保護；過流保護；短路保護
● IP20，適用于LED室內燈具,比如LED燈帶，投光燈，洗墻燈等
產品參數
|
型號 |
MUP60AT-1W24V-B |
|
|
輸入 |
效率 |
≥90%@230VAC, 滿(man)載(zai) |
|
電壓 |
120VAC-277VAC |
|
|
頻率 |
50/60Hz |
|
|
電流 |
2.8Amax@120VAC 1.4Amax @230VAC 1.2Amax @277VAC |
|
|
功率因數(shu) |
≥0.95@230VAC, 滿載 |
|
|
THD |
<10%@230VAC, 滿載(zai) |
|
|
浪(lang)涌電流(liu) |
冷啟動,13.9A@230VAC 100us |
|
|
待(dai)機功(gong)耗 |
<5W@230VAC |
|
|
空(kong)載功(gong)耗 |
<5W@230VAC |
|
|
啟動延時 |
<0.75s, at230Vac (When the light begins to shine) |
|
|
輸出 |
電流(liu) |
4A |
|
電壓(ya) |
24VDC |
|
|
電壓(ya)范圍(wei) |
24VDC ±5% |
|
|
功率 |
96W×3=288W |
|
|
通道 |
3 |
|
|
功能(neng) |
調光(guang)方式 |
0-10V，前沿(yan)/后沿(yan) (@120VAC 60Hz) |
|
調光(guang)范圍 |
0.1%-100% (0-10V) 1%-100% (前(qian)沿(yan)/后沿(yan)) |
|
|
調光曲線 |
0-10V: (線性) TRIAC/ELV: (對數) |
|
|
頻閃 |
無頻閃(shan) |
|
|
保護 |
短路(lu) |
關(guan)閉輸(shu)出，排除故障后自恢(hui)復 |
|
過載 |
降低電(dian)流打(da)嗝保護，排除故障后自(zi)恢復 |
|
|
過流 |
電(dian)壓(ya)電(dian)流下(xia)降，排(pai)除故障(zhang)后自恢(hui)復 |
|
|
安電規(gui)磁兼容 |
浪涌 |
L-N 2000VAC L-N-PG 4000VAC |
|
耐壓 |
I/P-O/P: 3750Vac/1min/5mA I/P-PG:1500Vac/1min/<5mA O/P-PG:500Vac/1min/<5mA 信號(hao)-O/P: 1500VAC/1min/5mA |
|
|
安全(quan)標準 |
UL8750 UL1310 CSA25013.CSA Class P |
|
|
電磁兼容 |
FCC PART15B |
|
|
絕緣阻抗(kang) |
5MΩ |
|
|
其(qi)它 |
工作溫度(du) |
(-20~+60) ℃ [-4°F~140°F] |
|
儲(chu)存溫度(du)、濕(shi)度(du) |
(-40~+90)℃ [-40°F~194°F] |
|
|
tc |
85℃ |
|
|
材質(zhi) |
金屬 |
|
|
防水(shui)等級(ji) |
IP20 |
|
|
壽命 |
50,000小時(shi)@ta:50℃ |
|
|
質保 |
5年 |
|
|
開關周期 |
25,000次 |
|
|
包(bao)裝尺(chi)寸(重量) |
凈重: 1650g (3.63 lb)±5%/個(ge);8個(ge)/箱(xiang); 13.7kg(30.2 IB)±5%/箱(xiang); 外箱(xiang)尺寸(cun): 452*284*135mm(17.8*11.2*5.3 Inch)(長*寬*高） |
|
|
尺(chi)寸(cun) |
262*104*46mm (10.31*4.1*1.8 Inch)(長*寬*高） |
|
-
