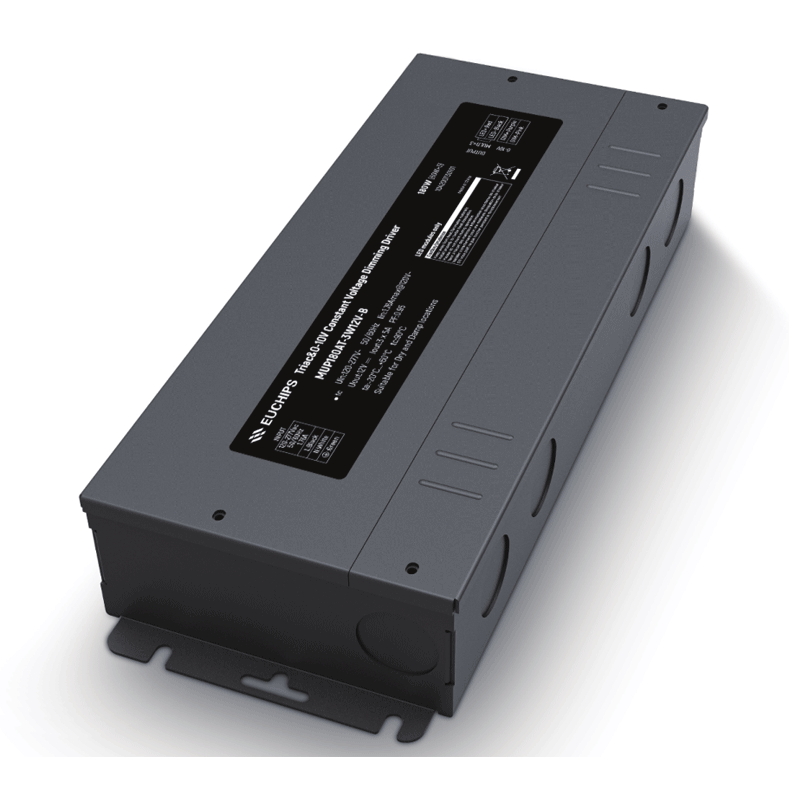

180W 12V 可控硅/0-10V恒壓調光電源MUP180AT-3W12V-B
輸出通道：3
輸出電壓：12VDC
輸出電流：0.77-1.76A
輸出功率：180W
輸入電壓：120-277VAC
頻率：50/60Hz
效率：88%
功率因數：＞0.95
產品型號：MUP180AT-3W12V-B
- 產(chan)品(pin)詳細
- 需求訂購(gou)
- 規(gui)格書下載(zai)
- 認證下載
產品詳情
概述
MUP180AT-3W12V-B 是一款可以用于室內的恒壓輸出LED調光驅動器。這款驅動器支持前沿切相和后沿切相調光器；實現平滑調光的效果。
產品特點
● 單通道恒壓輸出，最大輸出電流5A
● 寬電壓輸入120VAC ~ 277VAC
● 調光曲線平滑，無閃爍
● 信號懸空時，滿載輸出，可作為電源使用
● 過載保護；過流保護；短路保護
● IP20，適用于LED室內燈具,比如LED燈帶，投光燈，洗墻燈等
產品參數
|
型號 |
MUP180AT-3W12V-B |
|
|
輸入(ru) |
效率 |
≥88%@120VAC, 滿載 |
|
電壓(ya) |
120VAC-277VAC |
|
|
頻率 |
50/60Hz |
|
|
電流 |
1.76Amax@120VAC 0.93Amax @230VAC 0.77Amax @277VAC |
|
|
功率(lv)因數 |
≥0.95@120VAC, ≥0.90@277VAC, 滿(man)載 |
|
|
THD |
<10%@120VAC, <15%@277VAC, 滿載 |
|
|
浪涌電流 |
冷(leng)啟動(dong), 40A@120VAC 500us, 80A@277VAC 200us |
|
|
待機功(gong)耗(hao) |
<5W@120VAC |
|
|
空載功(gong)耗(hao) |
<5W@120VAC |
|
|
啟動(dong)延(yan)時 |
<0.75s, @120Vac (當光線開始(shi)亮(liang)起) |
|
|
輸出 |
電(dian)流(liu) |
3通(tong)道(dao), 每通道5A |
|
電壓 |
12VDC |
|
|
電壓范圍 |
12VDC ±5% |
|
|
功率 |
60W每通道，共180W |
|
|
通道 |
3 |
|
|
過(guo)功率(lv)限(xian)制 |
≤120% |
|
|
紋(wen)波 |
≤300mV |
|
|
PWM頻率 |
20K Hz |
|
|
功能 |
調光方式 |
0-10V，前沿/后沿 (@120VAC 60Hz) |
|
調光范圍 |
0.1%-100% (0-10V) 1%-100% (前沿(yan)/后沿) |
|
|
調光曲線 |
(對數) |
|
|
頻閃 |
無頻閃 |
|
|
保護 |
短路 |
關閉(bi)輸出，排除故障(zhang)后自恢復 |
|
過載(zai) |
降低電流(liu)打嗝(ge)保護(hu)，排除故障后自恢復 |
|
|
過流 |
降低電流打嗝保(bao)護(hu)，排除故障后自恢復 |
|
|
安規 電(dian)磁兼容 |
浪(lang)涌 |
L-N 2000VAC L-N-PG 4000VAC |
|
耐壓 |
輸入對(dui)輸出(chu):2000Vac/1min/<5mA 輸入對地:1500Vac/1min/<5mA 輸出對地:500Vac/1min/<5mA輸出對信(xin)號( 信號端):500Vac/1min/<5mA |
|
|
安(an)全標準(zhun) |
UL8750 UL1310 CSA25013.CSA Class P |
|
|
電(dian)磁(ci)兼(jian)容 |
FCC PART15B |
|
|
EMC抗擾(rao)度 |
IEC 61000-4-2-3-4-5-6-8-11 |
|
|
絕緣阻抗 |
5MΩ |
|
|
其(qi)它 |
工(gong)作溫度 |
(-20~+60) ℃ [-4°F~140°F] |
|
儲存(cun)溫度(du)、濕度 |
(-40~+90)℃ [-40°F~194°F] |
|
|
tc |
90℃ [ 194°F ] |
|
|
材質 |
金屬(shu) |
|
|
防(fang)水等級 |
IP20 |
|
|
壽(shou)命 |
50,000h@tc:85℃ [ 185°F ] |
|
|
質(zhi)保 |
5年 |
|
|
開關周期 |
25,000次 |
|
|
包裝(zhuang)尺(chi)寸(重量) |
凈重: 937g (2.06 lb)±5%/個(ge);8個(ge)/箱; 8.0kg(17.6 IB)±5%/箱(xiang); 外箱尺寸: 452*284*135mm(17.8*11.2*5.3 Inch)(長*寬*高） |
|
|
尺(chi)寸 |
262*104*46mm (10.31*4.1*1.8 Inch)(長*寬*高） |
|
-
-
