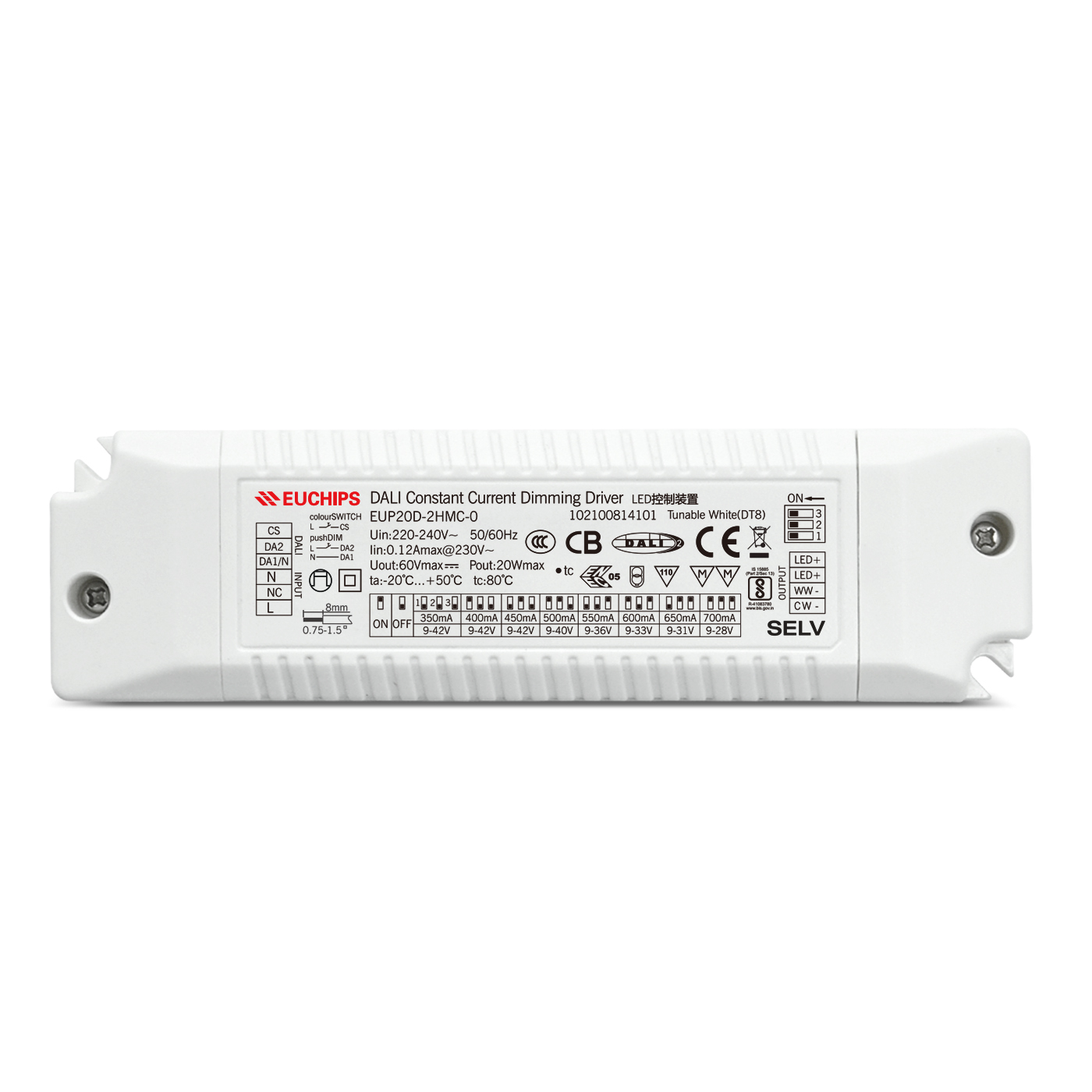

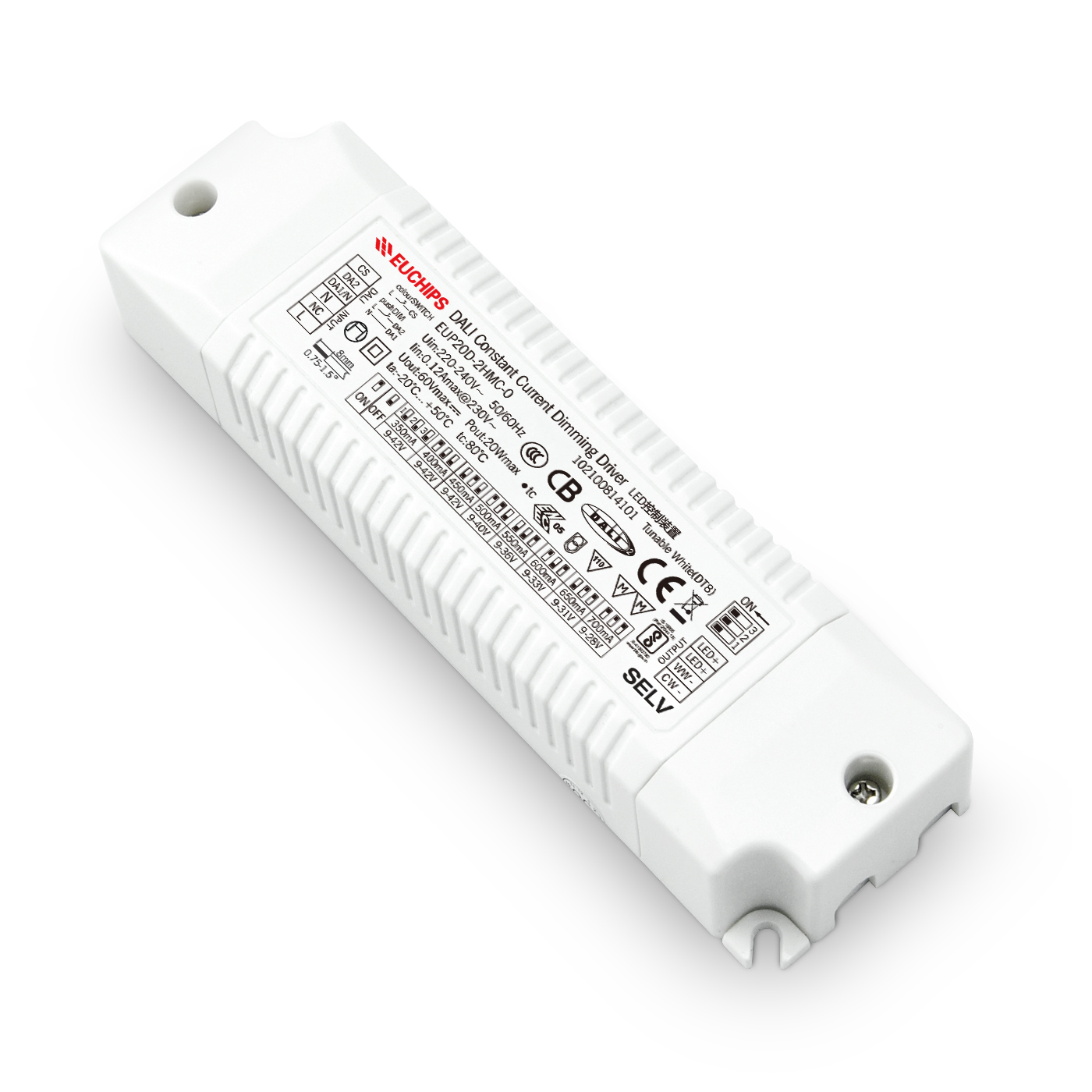

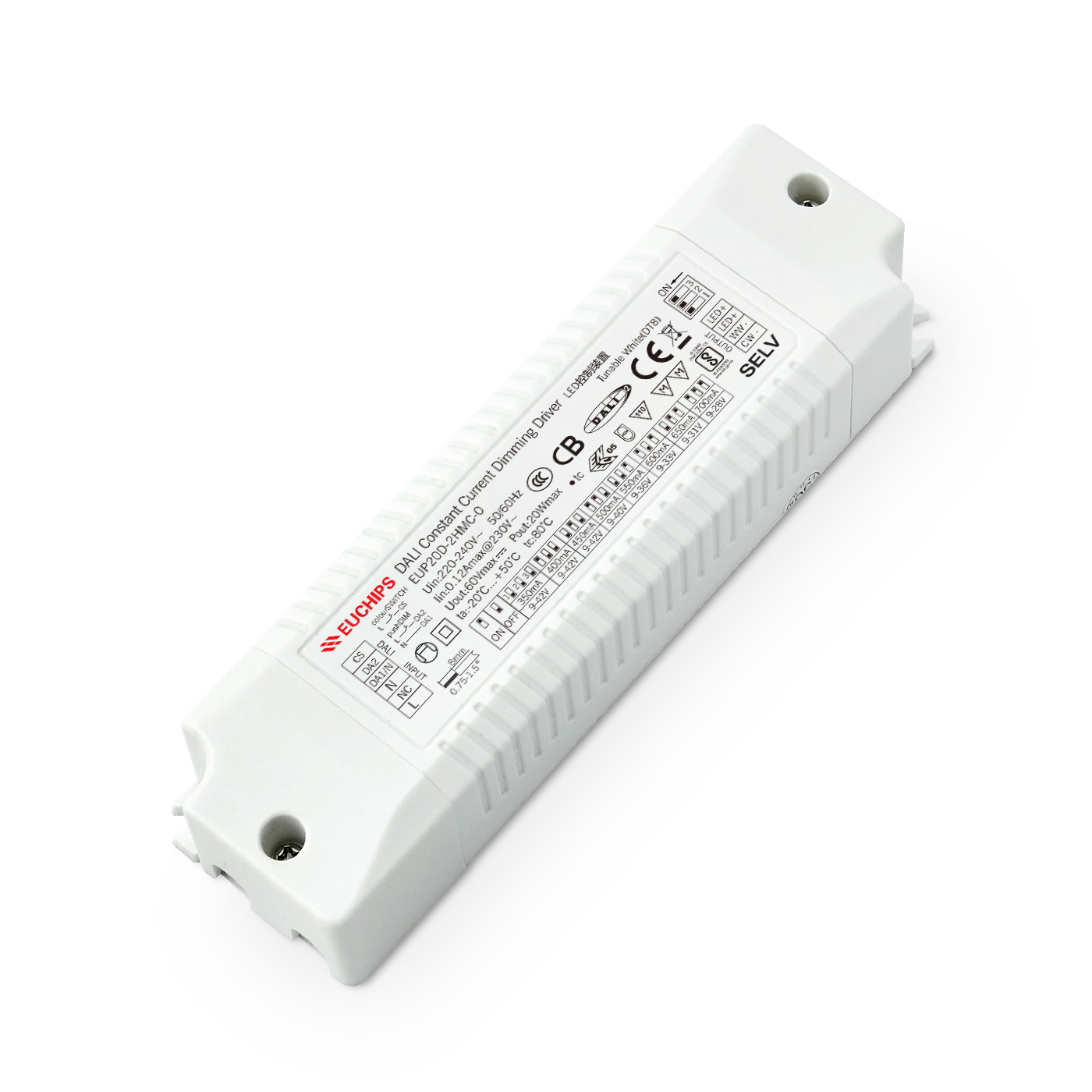

20W 350-700mA DALI恒流調光調色溫電源EUP20D-2HMC-0
輸入電壓：220VAC-240VAC
輸出電流：350/400/450/500/550/600/650/700mA
輸出電壓：9-42VDC
空載輸出電壓：50VDC
保護：短路保護；過壓保護；過載保護
產品型號：EUP20D-2HMC-0
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
20W 350-700mA DALI恒流調光調色溫電源——EUP20D-2HMC-0產品詳情
概述
EUP20D-2HMC-0 是一款可以提供兩路輸出,350/400/450/500/550/600/650/700mA 8檔電流的LED驅動器。輸出電流可以通過DIP撥碼開關簡易設置，用DALI主控/Touch DIM開關調光，曲線平滑、無閃爍。產品特點
● 雙道恒流輸出，多級電流可選
● 符合DALI標準協議 遵循DALI協議標準 IEC62386-209● 支持Touch-DIM功能
● 高電壓輸入：220VAC ~ 240VAC
● 效率高達 86%
● 短路保護，過載保護，過壓保護
● 適用于LED室內燈具,比如筒燈，面板燈等
技術參數
|
產品型號 |
EUP20D-2HMC-0 |
|
|
輸入 |
效率 |
86%@230VAC,滿載 |
|
|
電壓 |
220VAC-240VAC |
|
|
頻率 |
50/60HZ |
|
|
功率因數 |
0.95@230VAC,滿載 |
|
|
THD |
<10%@230VAC |
|
|
電流 |
0.12Amax@230VAC |
|
|
待機功耗 |
<0.5W |
|
|
浪涌電流 |
冷啟動,15A(在 50%Ipeak下測twidth=14us)@230VAC |
|
輸出 |
電流/電壓/功率 |
350mA/9-42VDC/14.7W 400mA/9-42VDC/16.8W
450mA/9-42VDC/18.9W 500mA/9-40VDC/20W 650mA/9-30VDC/19.5W 700mA/9-28VDC/19.6W |
|
|
低頻紋波電流（＜120Hz） |
<3% |
|
|
通道 |
2 |
|
|
電流精度 |
±5% |
|
|
空載電壓 |
50VDC |
|
|
電壓范圍 |
9-42VDC |
|
|
啟動延時 |
<1s, at 230Vac |
|
功能 |
調光方式 |
DALI/Touch DIM |
|
|
調光范圍 |
5%-100% 可調滅 |
|
保護 |
短路 |
關閉輸出，故障排除后自動恢復 |
|
|
過載 |
打嗝，故障排除后自恢復。 |
|
|
過壓 |
打嗝，故障排除后自恢復。 |
|
安全與 電磁兼容 |
浪涌 |
L-N:1KV; |
|
|
耐受電壓 |
I/P-O/P: 3000VAC/1min/5mA |
|
|
DAL I標準 |
IEC 62386-101: 2014, IEC 62386-102: 2014； IEC 62386-207: 2009, DALI2.0 |
|
|
安全標準 |
IEC/EN61347-1,IEC/EN61347-2-13,GB19510.1,GB19510.14 |
|
|
電磁兼容 |
EN50515,EN61000-3-2 Class C,IEC61000-3-3,GB/T17743 |
|
|
EMC電磁抗擾度 |
EN61000-4-2,3,4,5,6,8,11 EN61547,GB17625.1 |
|
其它 |
工作溫度 |
-20°C~+50°C |
|
|
儲存溫度 |
-40°C~85°C, 20-90%RH |
|
|
Tc |
80°C |
|
|
材質 |
PC |
|
|
防水等級 |
IP20 |
|
|
壽命 |
50,000小時 @tc:80°C |
|
|
質保期 |
5年 |
|
|
開關機次數 |
>25,000次 |
|
|
裝箱尺寸 |
凈重: 125g±5%/PCS; 50PCS/Carton; 6.65kg±5%/箱; 外箱尺寸: 319*254*136cm(長*寬*高) |
|
|
產品尺寸 |
150*43*29mm（長*寬*高） |
Touch DIM使用說明
1.長按Push DIM開關8s及以上進入PUSH調光模式
2.短按Push DIM開關打開或關滅燈具，回到上次記憶狀態
3.長按Push DIM開關進行調光，釋放時停在當前亮度，每次都往相反的方向調，調光范圍為5%-100%
4.雙擊Push DIM開關，燈具開到最亮，冷光（此功能也用于調整同一回路里多臺電源的一致性）
5.只有進入Push DIM模式后，Colour switch才有效，
6. 短按Colour SWITCH 可以在9個不同色溫場景中進行選擇，范圍在2700到6500K之間。
7. 長按Colour SWITCH 可以對色溫進行連續調節，每隔一次長按，色溫會向相反方向調整，色溫范圍2700-6500k。
8.雙擊colour switch，燈具開到最亮，冷光（此功能也用于調整同一回路里多臺電源的一致性）
-
