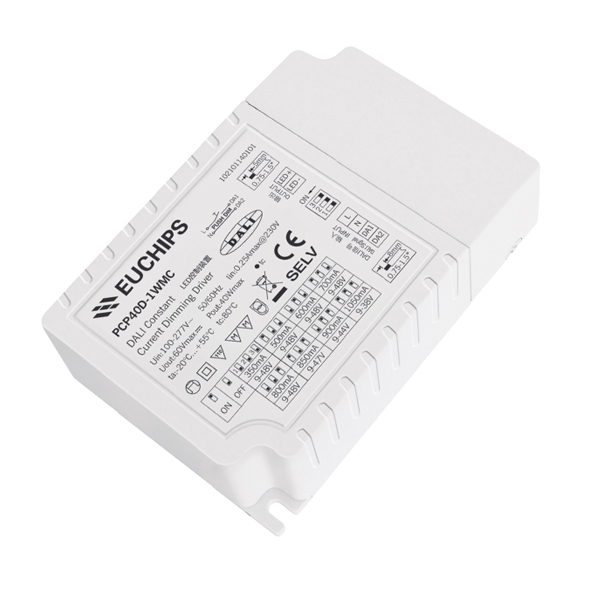

PCP40D-1WMC是一款恒流輸出模式LED驅動器。輸出和調光電路完全符合新規定，隔離，確保用戶和燈具系統在安裝過程中使用。
產品特點
·單通道輸出，輸出電流電平可通過DIP S.W.選擇。
·支持DALI調光功能, 觸摸調光(按鍵調光)功能
·調光范圍：1-100%, 調光效果平滑，無閃爍
·保護：短路、過載、空載、過壓 應用
·適用于室內LED照明應用，如筒燈、聚光燈、面板燈等
技術參數
|
產品型號 |
PCP40D-1WMC |
|
|
輸入 |
效率 |
88%@230VAC, 滿載 |
|
電壓 |
100VAC-277VAC |
|
|
頻率 |
50/60Hz |
|
|
功率因數 |
>0.9@230VAC, 滿載 |
|
|
THD |
20%@230VAC |
|
|
電流 |
0.25Amax@230VAC |
|
|
待機功耗 |
<0.5W |
|
|
浪涌電流 |
冷啟動, 30A(在 50%Ipeak下測twidth=250us)@230VAC |
|
|
|
電流/電壓/功率 |
*350mA/9-48V/16.8W 600mA/948V/28.8W 800mA/9-48V/38.4W 900mA/9-44V/39.6W *500mA/9-48V/24W 700mA/948V/33.6W 850mA/9-47V/39.95W 1050mA/9-38V/39.9W |
|
|
低頻紋波電流(<120Hz) |
<2% |
|
|
通道 |
1 |
|
輸出 |
電流精度 |
±5% |
|
|
電壓范圍 |
9-48V |
|
|
空載電壓 |
60V |
|
|
啟動延時 |
<0.75s, at 230Vac |
|
功能 |
調光方式 |
DALI/Push-Dim |
|
調光范圍 |
1%-100% 可調滅 |
|
|
保護 |
短路 |
關閉輸出，故障排除后自動恢復 |
|
過載 |
打嗝，故障移除后自動恢復。 |
|
|
空載 |
待機 |
|
|
過壓 |
當超過輸出電壓時，輸出電流減小，負載減小時自動恢復。 |
|
|
|
浪涌 |
L&N:1KV; |
|
安全 |
耐受電壓 |
I/P-O/P: 3750VAC/1min/10mA; |
|
與 |
DALI標準 |
EN 62386-101 (DALI-2), EN 62386-102 (DALI-2), EN 62386-207 (DALI-2) |
|
電磁 |
安全標準 |
EN61347-1, EN61347-2-13 |
|
兼容 |
電磁兼容 |
EN55015 |
|
|
EMC電磁抗擾度 |
EN61000-3-2, EN61000-3-3, EN6154 |
|
其它 |
工作溫度 |
-20°C~+55°C, 10-90%RH |
|
儲存溫度 |
-25°C~+85°C, 5-95%RH |
|
|
Tc |
80°C |
|
|
材質 |
PC |
|
|
防水等級 |
IP20 |
|
|
壽命 |
50,000小時@tc:80°C |
|
|
MTTF |
>1,000,000小時 |
|
|
質保期 |
5年 |
|
|
開關機次數 |
>25,000次 |
|
|
裝箱尺寸 |
凈重: 162g±5%/個; 75個/箱; 12.65kg±5%/箱; 外箱尺寸: 359*322*173毫米(長*寬*高) |
|
|
產品尺寸 |
103*68*30mm毫米(長*寬*高) |
|
-
