概述

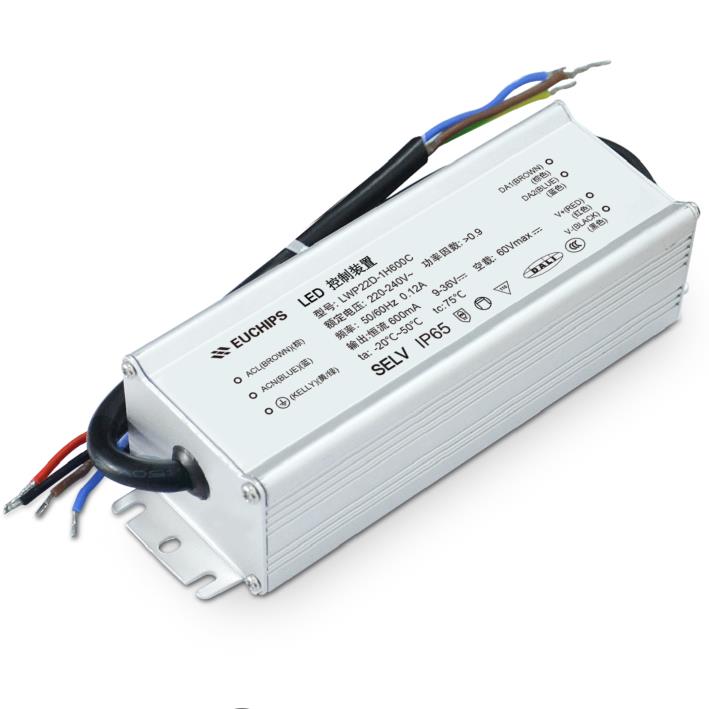

LWP22D-1H600C是一款22W交流變直流LED驅動器，符合DALI標準協議IEC62386。
連接DALI主控可以實現平滑的調光效果。IP65防水等級, 適用于室內和室外燈具。
產品特點
?恒流輸出
?遵循DALI協議標準 IEC62386
?內建主動式PFC功能
?THD<10%
?過載保護，短路保護，空載保護
?IP65，適用于需要調光的各種LED 照明等應用
技術參數
|
型號 |
LWP22D-1H600C |
|
|
輸入 |
效率 |
85%@230VAC,滿載 |
|
|
電壓 |
220VAC-240VAC |
|
|
頻率 |
50Hz |
|
|
功率因素 |
>0.92@230VAC,滿載 |
|
|
THD |
<10%@230VAC,滿載 |
|
|
電流 |
0.13Amax@230VAC |
|
|
浪涌電流 |
冷啟動,28A（在 50%Ipeak 下測 twidth=20us）@230VAC |
|
輸出 |
電流/電壓/功率 |
600mA/9-36VDC/21.7W（max） |
|
|
空載輸出電壓 |
60V Max |
|
|
電流精度 |
±5% |
|
|
低頻電流紋波(<120Hz) |
<3% |
|
|
負載調整率 |
<±5% |
|
|
線性調整率 |
<±5% |
|
|
開機延時 |
<1.5s |
|
功能 |
調光方式 |
DALI |
|
保護 |
短路 |
關閉輸出，排除故障后自恢復 |
|
|
過載 |
打嗝，移除故障后自恢復 |
|
|
空載 |
電源不會損壞 |
|
安全 和 電磁 兼容 |
浪涌 |
差模:2kv,共模:4kv |
|
|
耐壓等級 |
輸入對輸出:3000VAC/5mA/1min；輸入對地:1500VAC/5mA/1min |
|
|
DALI標準 |
IEC 62386-101: 2014, IEC 62386-102: 2014; IEC 62386-207: 2009, DALI 1.0 |
|
|
安全標準 |
GB19510.1-2009, GB19510.14-2009 |
|
其它 |
工作溫度 |
-20°C~50°C |
|
|
儲存溫度、濕度 |
-25°C~75°C, 5-95%RH |
|
|
tc |
75°C |
|
|
材質 |
金屬 |
|
|
防水等級 |
IP65 |
|
|
壽命 |
50,000小時 @ta:40°C |
|
|
質保 |
5年 |
|
|
開關周期 |
>25,000 次 |
|
|
包裝尺寸(重量) |
凈重:--g±5%/PCS； 50PCS/Carton； --kg±5%/ 箱;外箱尺寸:--cm（長* 寬* 高） |
|
|
尺寸 |
136*49.5*40.5mm （長*寬*高） |
-
