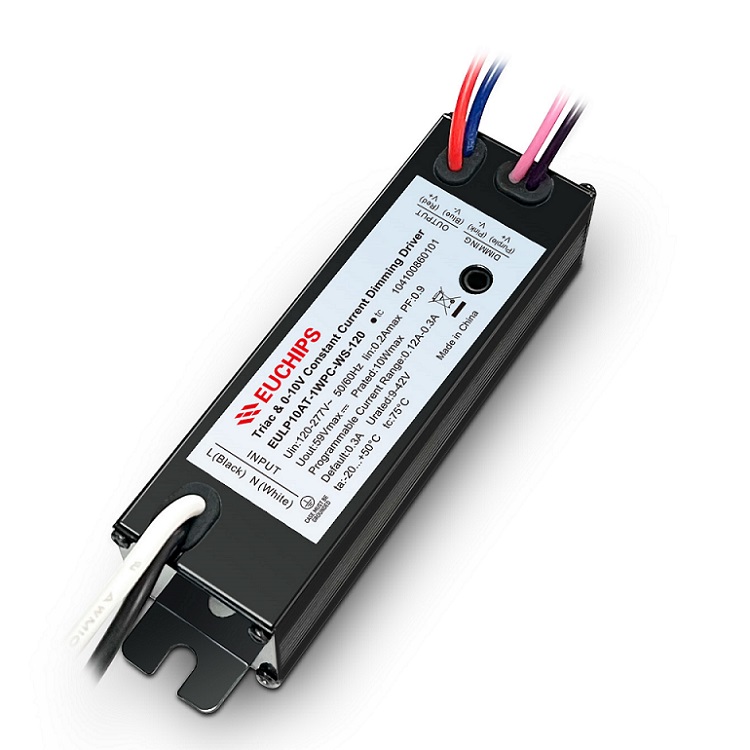

10W 120-300mA 0-10V&可控硅恒流調光電源EULP10AT-1WPC-WS-120
輸出通道：1
輸出電流：120-300mA
輸出功率：10W
輸入電壓：120-277VAC
頻率：50/60Hz
效率：74%@230VAC,滿載
功率因數：＞0.9@230VAC,滿載
產品型號：EULP10AT-1WPC-WS-120
- 產(chan)品詳細(xi)
- 需求訂(ding)購
- 規格書下載
- 認證下載
概述
EULP10AT-1WPC-WS-120是一款恒流模式輸出LED驅動器。驅動器支持前緣（Triac）和后緣（ELV）調光器，0-10V，實現平滑的調光效果。
產品特點
●單通道輸出，輸出電流可通過軟件選擇
●支持TRIAC（前沿）/ELV（后緣）和0?10V調光
●僅在120 Vac下進行TRIAC和ELV調光
●Class 2電源
●保護：過載、過壓、短路保護
●適用于室(shi)內LED照明(ming)應用
技術參數
|
產品型號 |
EULP10AT-1WPC-WS-120 |
|
|
輸入(ru) |
效(xiao)率 |
>74%@120VAC, >71%@277VAC, 滿載 |
|
額(e)定電壓范圍 |
120-277VAC |
|
|
頻率(Hz) |
50/60Hz |
|
|
電流 |
0.2Amax@120VAC, 0.1A max@277VAC |
|
|
PF |
≥0.9@120VAC, ≥0.85@277VAC, 滿載 |
|
|
THD |
≤20%@120VAC, ≤25%@277VAC |
|
|
浪涌電流 |
冷啟動 ,3A@120VAC 60us, 6A@277VAC 30us |
|
|
輸出 |
電流范圍 |
120-300mA 電(dian)流(liu)可(ke)調節 (默(mo)認電流: 300mA) |
|
電壓范(fan)圍 |
9-42VDC |
|
|
輸出功(gong)率 |
10W Max |
|
|
輸出通道 |
1 |
|
|
電流(liu)精(jing)度 |
±8% |
|
|
紋波電流 |
/ |
|
|
待機功耗 |
≤2W |
|
|
空(kong)載功耗 |
≤2W |
|
|
空載輸出電壓 |
59VMax |
|
|
啟動延(yan)時 |
<1s, @120Vac(當燈光開始亮起) |
|
|
功(gong)能 |
調光方式 |
0-10V 可(ke)控硅(前后(hou)沿(yan)) |
|
調光(guang)范圍 |
0-10V: 1%-100% 可控硅(gui)(前后沿(yan)): 3%-100% |
|
|
調(diao)光曲(qu)線(xian) |
線性(0-10V); 對數(Triac/ELV) |
|
|
頻(pin)閃 |
無頻閃 |
|
|
保護 |
短路 |
短路(lu)無輸出，排除故障(zhang)輸出正常 |
|
過載 |
電流(liu)下(xia)降(jiang)，排除故障輸出正常 |
|
|
過壓 |
電流下降，排除(chu)故(gu)障輸出正常 |
|
|
安規(gui)與(yu) 電磁兼容 |
雷(lei)擊浪(lang)涌 |
L-N 2500VAC ( Ring wave) |
|
耐壓 |
輸(shu)入對輸(shu)出2000Vac/1min/<5mA |
|
|
安全標準 |
UL1310 |
|
|
EMI |
FCC Part 15 Class B @120v FCC Part 15 Class A @277v |
|
|
其他 |
工作溫(wen)度 |
-20℃~+50℃ |
|
儲(chu)存溫度、??度(du) |
-40℃~80℃, 5%-90%RH |
|
|
tc |
75℃ |
|
|
材質(zhi) |
金(jin)屬 |
|
|
防水等級 |
IP20 |
|
|
壽命(ming) |
50,000h@tc:70℃ |
|
|
質保 |
5年 |
|
|
開關周期 |
>25,000 次 |
|
|
尺寸 |
98*26*22.5mm (3.85*1.02*22.5 英寸) (長*寬*高) |
|
|
包裝尺寸(重量) |
凈重:95g±5%/PCS; --PCS/Carton; --kg±5%/箱; 外(wai)箱尺寸: ---*---*---mm(長*寬*高(gao)) |
-
