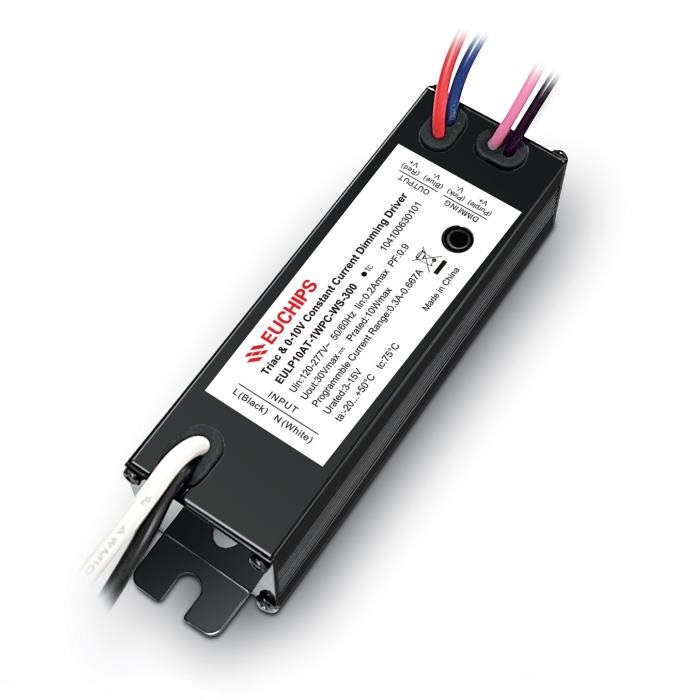

10W 300-667mA 0-10V&可控硅恒流調光電源EULP10AT-1WPC-WS-300
輸出通道：1
輸出電流：300-667mA
輸出功率：10W
輸入電壓：120-277VAC
頻率：50/60Hz
效率：74%@230VAC,滿載
功率因數：＞0.9@230VAC,滿載
產品型號：EULP10AT-1WPC-WS-300
- 產品(pin)詳細
- 需求訂購
- 規格書(shu)下載(zai)
- 認(ren)證(zheng)下(xia)載
產品詳情
概述
EULP10AT-1WPC-WS-300是一款恒流模式輸出LED驅動器。驅動器支持（Triac）和（ELV）調光器，0-10V，實現平滑的調光效果。
產品特點
●單通道輸出，輸出電流可通過軟件選擇
●支持TRIAC（前沿）/ELV（后緣）和0?10V調光
●僅在120 Vac下進行TRIAC和ELV調光
●Class 2電源
●保護：過載、過壓、短路保護
●適用于室內(nei)LED照明應用
技術參數
|
產品型(xing)號 |
EULP10AT-1WPC-WS-300 |
|
|
輸(shu)入 |
效率 |
>74%@120VAC, >71%@277VAC, 滿載 |
|
額定電壓范圍 |
120-277VAC |
|
|
頻(pin)率(Hz) |
50/60Hz |
|
|
電流 |
0.2Amax@120VAC, 0.1A max@277VAC |
|
|
PF |
≥0.9@120VAC, ≥0.85@277VAC, 滿載(zai) |
|
|
THD |
≤20%@120VAC, ≤25%@277VAC |
|
|
浪涌(yong)電流(liu) |
冷啟動(dong) ,2.5A@120VAC 50us, 5A@120VAC 25us |
|
|
輸出 |
電流范圍 |
300-667mA (出廠設置: 667mA) |
|
電(dian)壓范圍 |
3-15VDC |
|
|
輸出功(gong)率 |
10W Max |
|
|
輸出(chu)通(tong)道 |
1 |
|
|
電流精(jing)度 |
±5% |
|
|
紋波電(dian)流 |
±8% |
|
|
待(dai)機(ji)功耗 |
<2W |
|
|
空(kong)載功耗 |
<2W |
|
|
空載輸(shu)出電(dian)壓 |
30VMax |
|
|
啟動延(yan)時 |
<1s, @120Vac(當(dang)燈光(guang)開始亮起) |
|
|
功(gong)能(neng) |
調光方式(shi) |
0-10V 可(ke)控硅(前后沿) |
|
調(diao)光范圍 |
0-10V: 1%-100% 可控硅(前后沿): 3%-100% |
|
|
調光(guang)曲線 |
線性(0-10V); 對數(shu)(Triac/ELV) |
|
|
頻閃(shan) |
無頻閃 |
|
|
保(bao)護 |
短路 |
短路無輸(shu)出，排除故障輸(shu)出正(zheng)常 |
|
過載 |
電流下降(jiang)，排除故(gu)障(zhang)輸出正常(chang) |
|
|
過壓 |
電流(liu)下降，排除故障輸出正常 |
|
|
安規(gui)與 電磁(ci)兼容 |
雷擊(ji)浪涌 |
L-N 2500VAC ( Ring wave) |
|
耐壓 |
輸入(ru)對(dui)輸出(chu)2000Vac/1min/<5mA |
|
|
安全標(biao)準 |
UL1310 |
|
|
EMI |
FCC Part 15 Class B @120v FCC Part 15 Class A @277v |
|
|
其(qi)他(ta) |
工作溫度 |
-20℃~+50℃ |
|
儲存溫(wen)度(du)、濕(shi)度 |
-40℃~80℃, 5%-90%RH |
|
|
tc |
75℃ |
|
|
材(cai)質 |
金屬 |
|
|
防水等級 |
IP20 |
|
|
壽命 |
50,000h@tc:75℃ |
|
|
質保 |
5年(nian) |
|
|
開關周期 |
>25,000 次 |
|
|
尺寸 |
98*26*22.5mm (3.85*1.02*22.5 英寸) (長*寬*高) |
|
|
包裝尺寸(cun)(重量) |
凈重(zhong):95g±5%/PCS; --PCS/Carton; --kg±5%/箱; 外箱尺寸: ---*---*---mm(長*寬(kuan)*高) |
-
