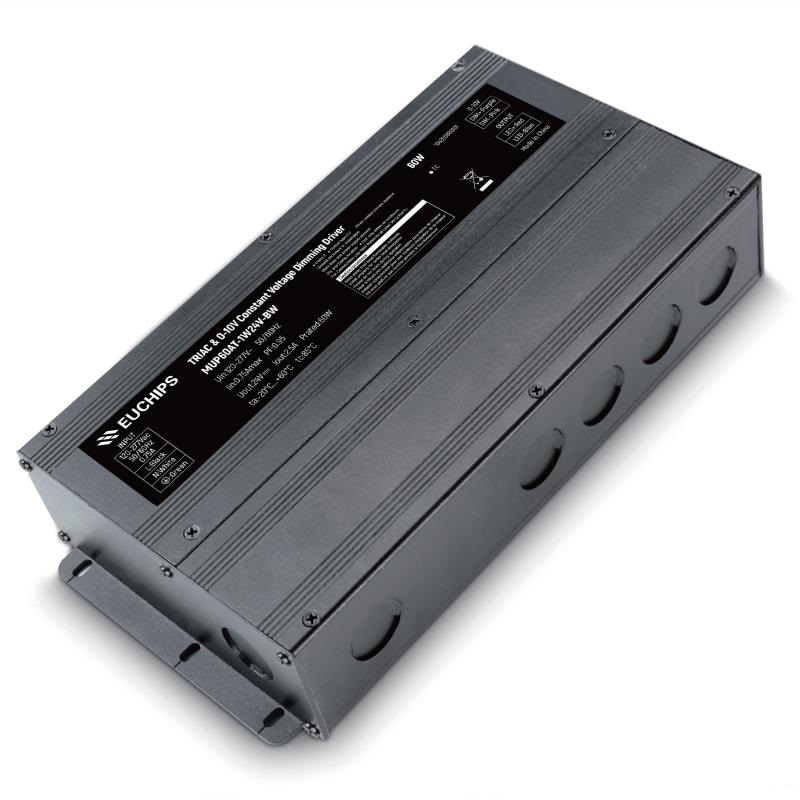

60W 恒壓24V 0-10V&可控硅恒流調光電源MUP60AT-1W24V-BW
輸入電壓：120-277
輸出電流：2.5
輸出功率：60W
輸入電壓：120-277VAC
頻率：50/60Hz
效率：85%
功率因數：＞0.98
產品型號：MUP60AT-1W24V-BW
- 產品詳(xiang)細
- 需求訂購
- 規格書下載
- 認證下載
MUP60AT-1W24V-BW 是一款可以用于室內的恒壓輸出LED調光驅動器。這款驅動器支持前沿切相和后沿切相調光器，0-10V有源信號，實現平滑調光的效果。
產品特點
·單通道恒壓輸出，最大輸出電流為2.5A
·寬電壓輸入120VAC ~ 277VAC
·調光范圍0-100%，調光曲線平滑，無閃爍
·信號懸空時，滿載輸出，可作為電源使用
·短路保護，過載保護，過流保護
· IP20，適用于室內LED燈具
技術參數
|
型號 |
MUP60AT-1W24V-BW |
|
|
輸入 |
效率 |
≥85%@120VAC, ≥86%@277VAC, 滿載 |
|
電壓 |
120VAC-277VAC |
|
|
頻率 |
50/60Hz |
|
|
電流 |
0.75Amax@120VAC 0.38Amax@230VAC 0.34Amax@277VAC |
|
|
功率因數 |
≥0.98@120VAC, ≥0.95@277VAC, 滿載 |
|
|
THD |
<10%@120VAC, <25%@120VAC, 滿載(zai) |
|
|
浪涌電流 |
冷啟動,20A@120VAC 360us |
|
|
待機(ji)功耗 |
<2.5W@230VAC |
|
|
空載功耗 |
<2.5W@230VAC |
|
|
啟動延時 |
<0.75s, at230Vac (當光線開(kai)始亮起) |
|
|
輸出 |
電流 |
2.5A |
|
電壓(ya) |
24VDC |
|
|
電(dian)壓范圍 |
24VDC ±5% |
|
|
功率 |
60W |
|
|
通道 |
1 |
|
|
PWM頻(pin)率 |
20K Hz |
|
|
功能 |
調光方式 |
0-10V，前沿/后沿 (@120VAC 60Hz) |
|
調光范(fan)圍(wei) |
0.5%-100%(0-10V), 1%-100%(前沿/后沿(yan)) |
|
|
調光曲(qu)線 |
對數(0-10V) |
|
|
頻閃 |
無頻(pin)閃(shan) |
|
|
保護 |
短路 |
關閉(bi)輸(shu)出(chu)，排除故(gu)障后自(zi)恢(hui)復 |
|
過載 |
降低電流打嗝保護，排除(chu)故(gu)障后自恢復 |
|
|
過流(liu) |
電壓電流下降，排除故(gu)障(zhang)后(hou)自恢(hui)復 |
|
|
安規 電磁兼容 |
浪涌 |
L-N 2500VAC L-N-PG 2500VAC |
|
耐壓 |
I/P-O/P: 3750Vac/1min/5mA I/P-PG:1500Vac/1min/<5mA O/P-PG:500Vac/1min/<5mA 信號(hao)-O/P: 1500VAC/1min/5mA |
|
|
安(an)全標(biao)準 |
IEC/EN62384, IEC/EN61347-1, IEC/EN61347-2-13, GB19510.1, GB19510.14 |
|
|
電磁兼容(rong) |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55015, EN61000-3-2; GB17626.3, 4, 5, 6, 8, 11; GB17743 GB17625.1, 2 |
|
|
絕緣阻抗 |
5MΩ |
|
|
其它(ta) |
工作(zuo)溫度 |
-20℃~+50℃ |
|
儲存溫度、??度(du) |
-40℃~85℃, 20-90%RH |
|
|
tc |
85℃ |
|
|
材(cai)質 |
金屬 |
|
|
防(fang)水等級 |
IP20 |
|
|
壽命 |
50,000小時@tc:85℃ |
|
|
質保 |
5年 |
|
|
開關周期 |
25,000次 |
|
|
包裝(zhuang)尺寸(cun)(重量) |
凈重: ---g(--- lb)±5%/個;10個/箱;--kg(--- lb)±5%/箱; 外(wai)箱尺(chi)寸(cun): ---*---*---mm(--*--*--- Inch)(L*W*H) |
|
|
尺(chi)寸 |
243.6*106*41.4mm(9.6*4.17*1.62 Inch)(長*寬*高(gao)） |
|
-
