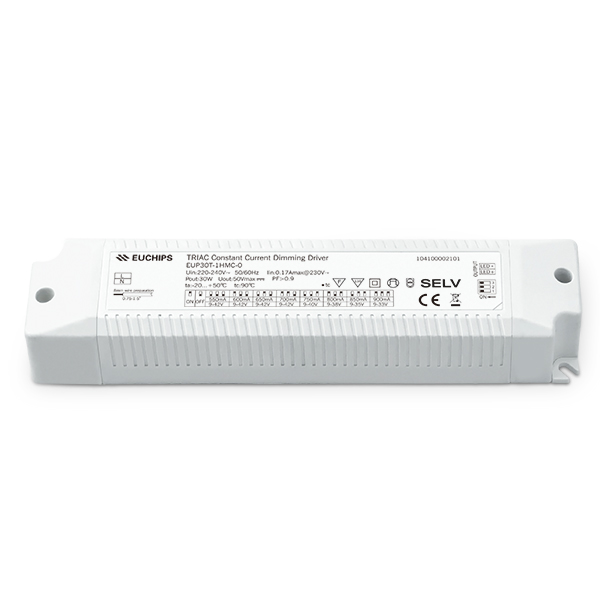

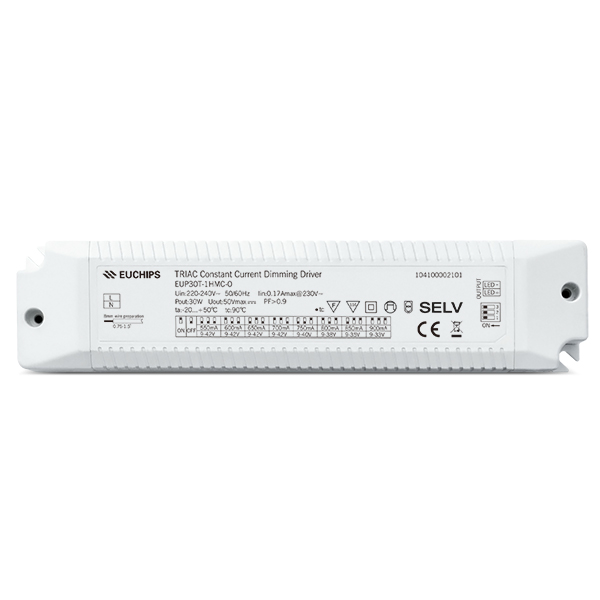

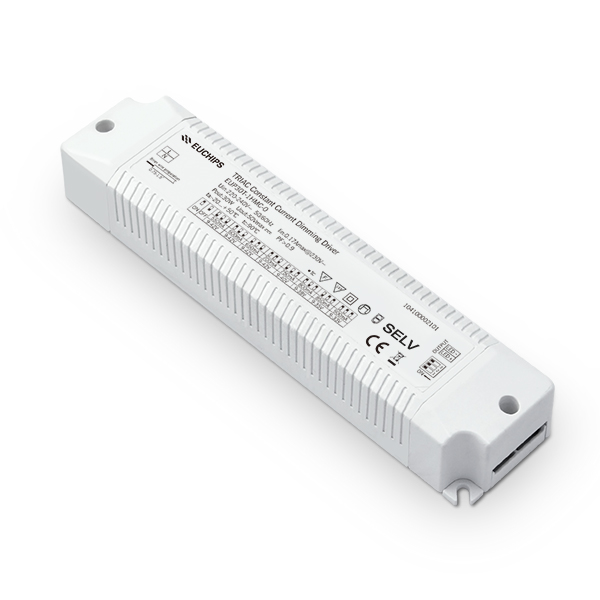

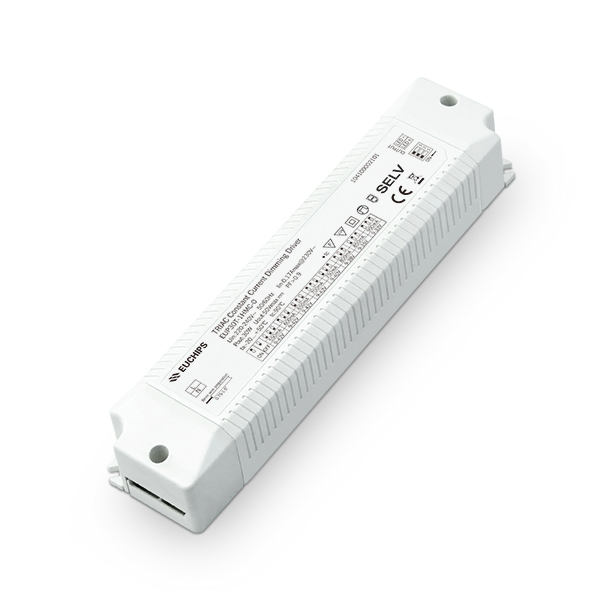

30W 550-900mA 8檔電流可控硅調光驅動電源EUP30T-1HMC-0(104100002101)
輸出電流： 550/600/650/700/750/800/850/900mA
輸出電壓： 9-42VDC
輸出功率： 30W
輸入電壓： 220-240VAC
頻率： 50/60Hz
尺寸： 185*42.5*28.5mm（長*寬*高）
產品型號：EUP30T-1HMC-0
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
可控硅調光驅動電源產品詳情：
概述
EUP30T-1HMC-0 是一款可以提供550/600/650/700/750/800/850/900 8檔電流的LED驅動器，輸出電流可以通過DIP撥碼開關簡易設置，這款驅動器支持前沿切相和后沿切相調光器，可以與多品牌系統（飛利浦，ABB，路創，西門子，西蒙，松下，邦奇等）配合使用，調光曲線平滑。
產品特點
●單通道恒流輸出，多級電流可選
●支持前沿/后沿切相調光
●調光電壓范圍：50-240VAC
●內建主動式PFC
●Class 2電源, 全防護塑膠外殼
●調光曲線平滑，無閃爍
●短路保護，過載保護，過溫保護
●適用于LED室內燈具,比如筒燈，射燈，面板燈等
技術參數
|
型號 |
EUP30T-1HMC-0 |
||||
|
輸出 |
電流 |
550mA |
600mA |
650mA |
700mA |
|
電壓 |
9-42VDC |
9-42VDC |
9-42VDC |
9-42VDC |
|
|
功率 |
23.1W |
25.2W |
27.3W |
29.4W |
|
|
電流 |
750mA |
800mA |
850mA |
900mA |
|
|
電壓 |
9-40VDC |
9-38VDC |
9-35VDC |
9-33VDC |
|
|
功率 |
30W |
30.4W |
29.75W |
29.7W |
|
|
電流精度 |
±5% |
||||
|
空載輸出電壓 |
50VDC Max |
||||
|
低頻電流紋波（＜120Hz） |
＜3% |
||||
|
通道 |
1 |
||||
|
輸入 |
電壓 |
220-240VAC |
|||
|
頻率 |
50/60Hz |
||||
|
電流 |
0.17Amax@230VAC |
||||
|
功率因數 |
＞0.9@230VAC,滿載 |
||||
|
THD |
<20%@230VAC,滿載 |
||||
|
效率 |
82%@230VAC,滿載 |
||||
|
浪涌電流 |
冷啟動15A(在50%Ipeak下測試twidth=24us)@230VAC |
||||
|
保護 |
短路保護 |
關斷輸出，移除故障后自恢復 |
|||
|
過載保護 |
超過輸出電壓時, 輸出電流下降, 減輕負載自動恢復 |
||||
|
過溫保護 |
關閉輸出，溫度正常后自動恢復 |
||||
|
功能 |
調光方式 |
前沿/后沿切相調光 |
|||
|
其它 |
尺寸 |
185 *42.5 *28.5mm（長*寬*高） |
|||
|
毛重量 |
150克 |
||||
|
工作溫度 |
-20℃ ~ 50℃ |
||||
|
相對濕度 |
|||||
電流選擇表
|
電流 |
DIP-1 |
DIP-2 |
DIP-3 |
|
550mA |
OFF |
OFF |
OFF |
|
600mA |
ON |
OFF |
OFF |
|
650mA |
OFF |
ON |
OFF |
|
700mA |
ON |
ON |
OFF |
|
750mA |
OFF |
OFF |
ON |
|
800mA |
ON |
OFF |
ON |
|
850mA |
OFF |
ON |
ON |
|
900mA |
ON |
ON |
ON |
-
-
