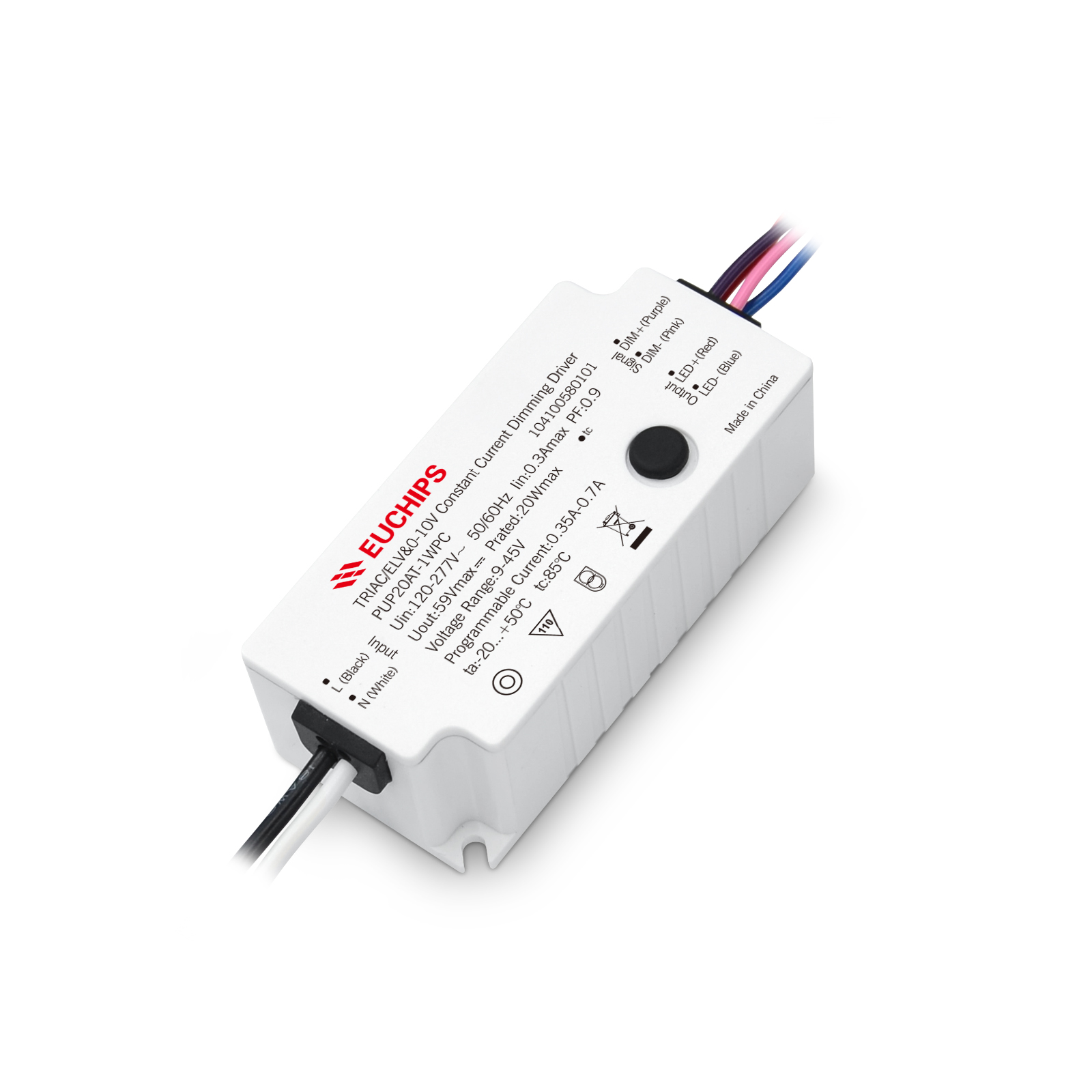

20W 350-700mA 可控硅美規LED調光電源PUP20AT-1WPC
輸入電壓:120-277VAC
輸出電流:350-700mA
輸出電壓:9-45VDC
輸出功率:20W
產品型號:PUP20AT-1WPC
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
概述
PUP20AT-1WPC是一款可以用于室內的恒壓輸出LED調光驅動器。這款驅動器支持前沿切相和后沿切相調光器，0-10V有源信號，實現平滑調光的效果。
產品特點
?單通道輸出，輸出電流可通過軟件選擇。
?支持TRIAC（前沿）/ELV（后緣）和0?10V調光
?僅在120 Vac下進行TRIAC和ELV調光
?Class 2電源
?保護：過載、過壓、短路保護
?適用于室內LED照明應用
技術參數
|
產品型號 |
PUP20AT-1WPC |
|
|
輸入 |
效率(典型) |
78%@120VAC,滿載 |
|
頻率 |
47/63Hz |
|
|
電壓 |
120VAC-277VAC滿載 |
|
|
功率因數(典型) |
0.95@120VAC, 0.9@277VAC,滿載 |
|
|
THD(滿載) |
10%@120VAC, 20%@277VAC, |
|
|
電流 |
0.3Amax@120VAC, 0.18A@277VAC |
|
|
浪涌電流 |
冷啟動,8A@120VAC 80us |
|
|
空載功耗 |
<2.5W |
|
|
輸出 |
電流 |
350-700mA |
|
電壓 |
9-45V |
|
|
功率 |
16W-20W |
|
|
通道 |
1 |
|
|
空載輸出電壓 |
59V Max |
|
|
輸出頻率 |
--KHz Min PWM |
|
|
電流精度 |
±5% |
|
|
低頻紋波電流(<120Hz) |
5%
|
|
|
保護 |
過載保護 |
降電流保護，排除故障后恢復正常 |
|
過壓保護 |
降電流保護，排除故障后恢復正常 |
|
|
短路保護 |
無輸出, 移除故障后自恢復 |
|
|
安全與 電磁兼容 |
浪涌 |
L-N:2.5KV (ANSI/IEEE C62.41.1-2002 & c62.41.2-2002 A類, 2.5 kV振鈴波 ) |
|
耐受電壓 |
I/P-O/P: 2000Vac/1min/<5mA O/P-DIM( Signal port ):1500Vac/1min/<5mA |
|
|
安全標準 |
UL8750/UL1310/CSA25013,CSA class P |
|
|
電磁兼容 |
EN55015,EN61000-3-2 Class C,IEC61000-3-3 |
|
|
EMC電磁抗擾度 |
FCC class B(120V)/class A(277V) |
|
|
功能 |
調光模式 |
0-10V, TRIAC/ELV(@120VAC 60Hz) |
|
調光范圍 |
0.5%-100%(0-10V) 1%-100%(TRIAC/ELV) |
|
|
調光曲線 |
0-10V: (線性) TRIAC/ELV: (對數) |
|
|
頻閃 |
Flicker free |
|
|
其它 |
防水等級 |
IP20 |
|
工作環境溫度 |
(-20~+50) ℃ [-4°F~122°F] |
|
|
相對濕度 |
20~90% RH |
|
|
tc |
85℃ [ 185°F ] |
|
|
壽命 |
50,000h@tc:80℃[ 176°F ] |
|
|
開關機次數 |
>25,000 次 |
|
|
材料 |
PC |
|
|
產品尺寸 |
75*35*26.5mm(2.95*1.38*1.04 Inch)(長*寬*高) |
|
|
包裝信息 |
凈重: 173g(0.38 lb)±5%/個; 100個/箱; 17.8kg(39.2 Ib)±5%/箱; 外箱尺寸: 398x210x208mm(15.7*8.26*8.19 Inch)(L*W*H) |
|
-
