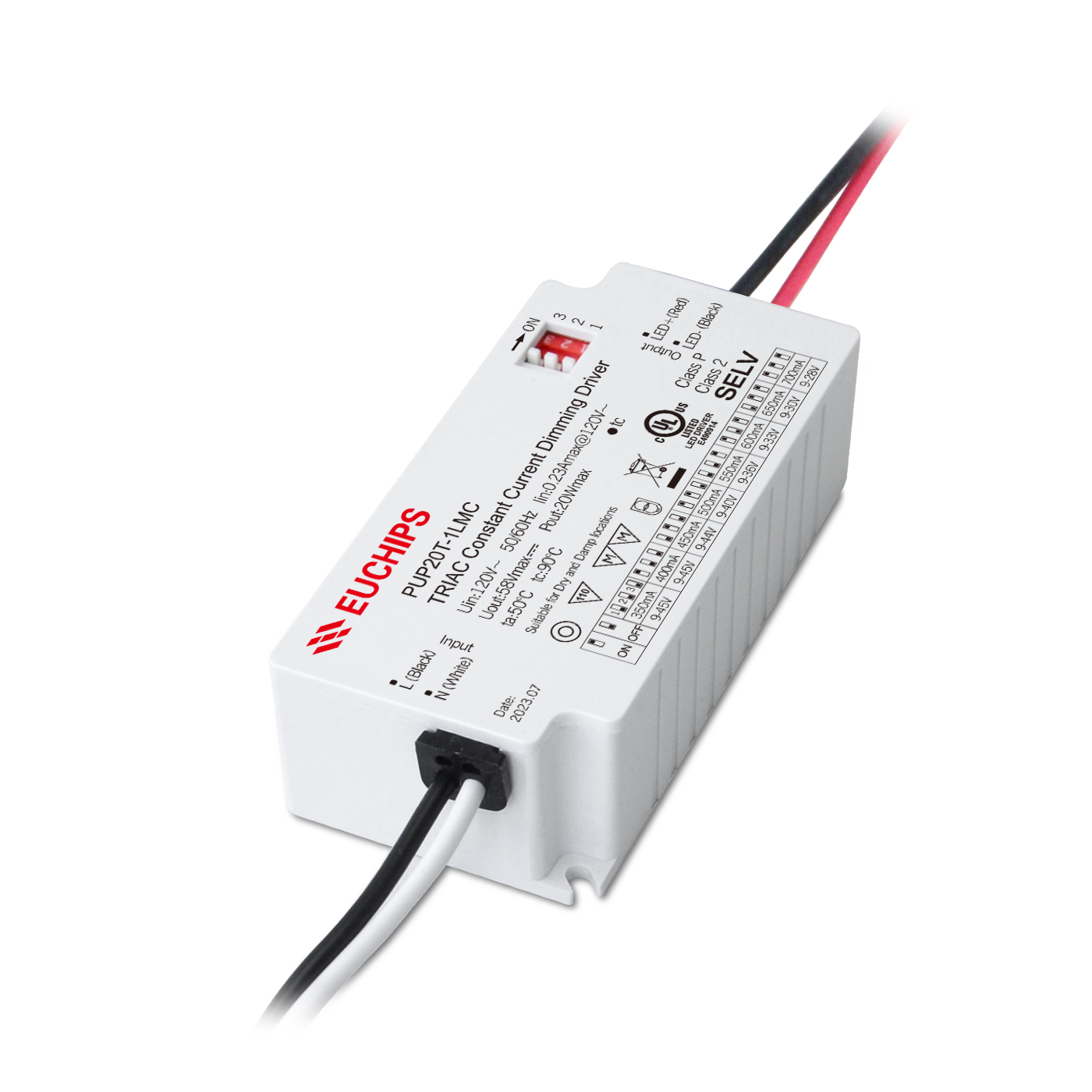

20W 350-700mA 可控硅美規LED調光電源PUP20T-1LMC
輸入電壓:120-277VAC
輸出電流:350-700mA
輸出電壓:9-45VDC
輸出功率:20W
調光方式:Triac
重量(g):96g
產品型號:PUP20T-1LMC
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
可控硅調光電源PUP20T-1LMC-產品特性：
概述
PUP20T-1LMC是一款恒流輸出LED可控硅調光電源。這款可控硅恒流調光電源，可以提供350/400/450/500/550/600/650/700mA 8 檔電流的LED 驅動器輸出電流可以通過DIP 撥碼開關簡易設置，支持前沿切相和后沿切相調光器，調光曲線平滑。支持短路保護，過載保護，過壓保護。
產品特點
●單通道恒流輸出，多級電流可選
●支持前沿 (Triac) 和后沿(ELV)調光
●調光電壓：120VAC
●Class 2電源, 全防護塑膠外殼
●短路保護，過載保護，過壓保護
●適用于LED室內燈具,比如筒燈，射燈，面板燈等
技術參數
產品型號
PUP20T-1LMC
輸入
效率(典型)
79%@120VAC, 滿載
電壓
120-277VAC
功率因數 典型
0.92@120VAC, 滿載
電流
0.23Amax@120VAC
THD(滿載)
<20%@120VAC,滿載
浪涌電流
Cold start,10A@120VAC
待機功耗
<2.5W
電流/電壓/功率
350mA/9-45V/15.7W
450mA/9-44V/19.8W
550mA/9-36V/19.8W
650mA/9-30.7V/20W
400mA/9-45V/18W
500mA/9-40V/20W
600mA/9-33V/19.8W
700mA/9-28.5V/20W
輸出
通道
1
空載輸出電壓
58V Max
輸出頻率
2KHz PWM
電流精度
±5%
低頻紋波電流(<120 Hz)
<3%
保護
過壓保護
打嗝，移除故障后自恢復
過載保護
打嗝，移除故障后自恢復
短路保護
關斷輸出，移除故障后自恢復
安全
與電磁兼容
浪涌
L-N:0.5kV;
耐受電壓
I/P-O/P: 3000VAC/1min/5mA
安全標準
UL8750/UL1310
電磁兼容
FCC PART 18
EMC電磁抗擾度
FCC class B(120V)
功能
調光模式
TRIAC
調光范圍
3%-100%
其它
產品尺寸
88.2*43.2*26.5毫米（長*寬*高）
包裝信息
凈重: 105g±5%/個; 50個/箱; 5.75kg±5%/箱; 外箱尺寸: 234x222x194mm(長*寬*高)
防水等級
IP20
工作環境溫度
-20℃~50℃
tc
90℃
相對濕度
20~90% RH
壽命
50,000h@tc:70℃
材料
PC
開關機次數
>25,000 次
-
