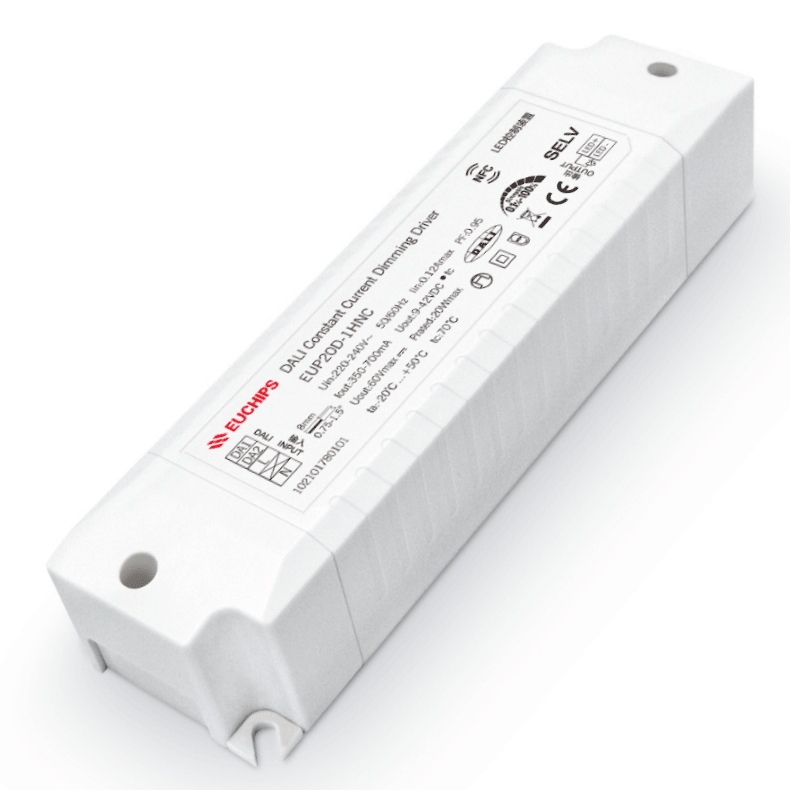

20W 350-700mA 恒流DALI調光電源EUP20D-1HNC
輸入電壓：220-240VAC
輸出電流：350-700mA
輸出電壓：9-42VDC
輸出功率：20W
毛重：110克
尺寸：135*36*25mm
產品型號：EUP20D-1HNC
- 產品詳細
- 需求訂購
- 規格書下載
- 認證下載
DALI調光電源-EUP20D-1HNC產品特性
概述
EUP20D-1HNC是一款可以提供350-700mA 電流的LED驅動器。輸出電流可以過NFC設置, 符合DALI標準協議IEC62386. 用DALI主控調光，曲線平滑、無頻閃
● 單通道輸出，多級電流輸出可選
● 遵循DALI協議標準 IEC62386-207
● 效率高達 85%
● 內建主動式PFC功能
● 短路保護功能，過載保護，過壓保護
● 適用于LED室內燈具,比如筒燈，面板燈等
技術參數
|
型號 |
EUP20D-1HNC |
|
|
輸入 |
效率 |
85%@230VAC, 滿載 |
|
電壓 |
220VAC-240VAC |
|
|
頻率 |
50/60Hz |
|
|
功率因素 |
≥0.95@230VAC, 滿載 |
|
|
THD |
<10%@230VAC,滿載 |
|
|
電流 |
0.12Amax@230VAC |
|
|
浪涌電流 |
冷啟動,12A@230VAC 100us |
|
|
待機功耗 |
<0.5W |
|
|
空載功耗 |
<0.5W |
|
|
啟動延時 |
<0.75s, at230Vac (當燈光開始亮起) |
|
|
輸出 |
電流/電壓/功率 |
350-700mA / 9-42V / 20W (NFC調電流,出廠默認350mA, 最大帶載功率20W) |
|
電壓范圍 |
9-42VDC ±5% |
|
|
通道 |
1 |
|
|
電流公差 |
±5% |
|
|
紋波 |
≤34mV |
|
|
空載輸出電壓 |
60V Max |
|
|
功能 |
調光方式 |
DALI |
|
調光范圍 |
0.3%-100% |
|
|
保護 |
短路 |
關閉輸出，排除故障后自恢復 |
|
過載 |
降低電流打嗝保護，排除故障后自恢復 |
|
|
過壓 |
降低電流打嗝保護，排除故障后自恢復 |
|
|
安全 &電磁兼容 |
浪涌 |
L-N:1KV |
|
耐壓標準 |
I/P-O/P: 3000VAC/1min/5mA O/P-DALI( Signal port ):1500Vac/1min/<5mA |
|
|
安全標準 |
IEC/EN62384,IEC/EN61347-1, IEC/EN61347-2-13, GB19510.1, GB19510.14 |
|
|
電磁兼容 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55015, EN61000-3-2; GB17626.3, 4, 5, 6, 8, 11; GB17743 GB17625.1, 2 |
|
|
絕緣阻抗 |
5M? |
|
|
其它 |
工作溫度 |
-20℃~50℃ |
|
儲存溫度、?度 |
-40℃~85℃, 20-90%RH |
|
|
tc |
70℃ |
|
|
材質 |
PC |
|
|
防水等級 |
IP20 |
|
|
壽命 |
50,000小時@tc:70℃ |
|
|
質保 |
5年 |
|
|
開關周期 |
>25,000次 |
|
|
包裝尺寸(重量) |
凈重:110g±5%/PCS; 80PCS/Carton; 9.3kg±5%/箱; 外箱尺寸: 456*342*162mm(長*寬*高) |
|
|
尺寸 |
135*36*25mm（長*寬*高） |
|
-
